Articulations semi-rigides avec analyse des rigidités initiale dans le module complémentaire Assemblages acier

Auparavant, les ingénieurs structures étaient souvent limités à deux options pour la modélisation des assemblages : rigide ou articulée. Ces hypothèses simplifiées reflètent rarement le comportement réel des assemblages en acier, qui ont tendance à présenter une flexibilité partielle. Avec l'implémentation d'articulations semi-rigides, RFEM 6 propose désormais une troisième option, plus nuancée. En simulant la rigidité réelle des assemblages, cette nouvelle fonctionnalité permet d’analyser plus précisément la manière dont les efforts et les contraintes sont répartis dans une structure, ce qui permet d’obtenir des résultats de calcul plus précis et plus fiables.

Fonctionnement : Articulations semi-rigides dans RFEM 6

La fonctionnalité des articulations semi-rigides fonctionne par l’intégration des articulations dans le modèle global avant les calculs des efforts internes, basés sur une analyse des rigidités initiales. Le processus commence par le module complémentaire Assemblages acier qui génère automatiquement ces assemblages semi-rigides en reflétant les conditions de rigidité réelles des assemblages. Cette fonctionnalité supprime le besoin d’une entrée manuelle chronophage des rigidités et permet aux utilisateurs de se concentrer sur le calcul global de leurs structures, avec l’assurance que le comportement des assemblages est capturé avec précision.

La simulation des articulations semi-rigides va bien au-delà des approches traditionnelles de modélisation des assemblages. En considérant avec précision la rigidité partielle des assemblages en acier, cette fonctionnalité donne aux ingénieurs un aperçu plus réaliste du comportement de leurs structures sous diverses charges. Cela se traduit par une vérification plus efficace et plus précise, permettant aux ingénieurs d’anticiper les problèmes potentiels et d’optimiser l’utilisation des matériaux.

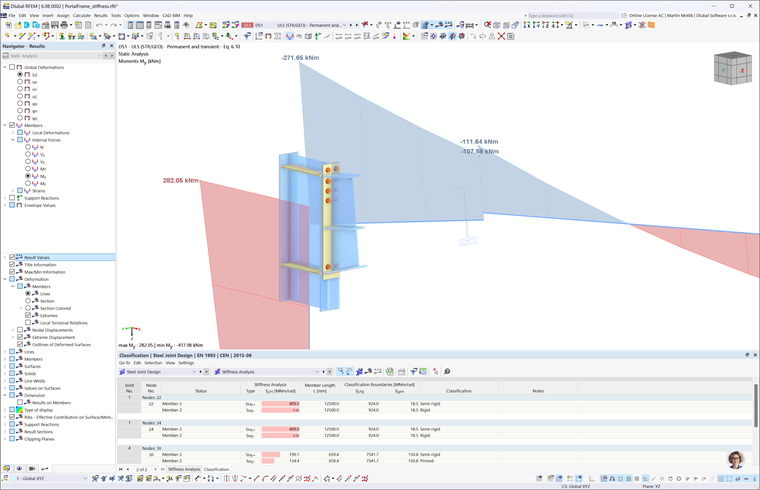

Stiffness Classification in RFEM 6 Software

Pourquoi les articulations semi-rigides sont-elles importantes pour vos projets ?

L'inclusion des articulations semi-rigides dans RFEM 6 présente plusieurs avantages clés pour les projets de calcul de structure. En premier lieu, il permet une modélisation plus précise des assemblages en acier. Dans de nombreux projets, le comportement des assemblages joue un rôle critique dans la manière dont les charges sont transférées et dont la structure réagit en cas de contraintes. Incorporer une flexibilité partielle dans les modèles d'assemblage permet aux ingénieurs de parvenir à une meilleure compréhension de la distribution des forces dans toute la structure et d’assurer que tous les éléments sont conçus pour supporter les charges réelles auxquelles ils seront soumis.

Ce niveau de précision est particulièrement critique dans les projets complexes ou à grande échelle où le comportement des assemblages peut affecter directement la sécurité et les performances de la structure. Dans de nombreuses vérifications simplifiées, les assemblages sont souvent considérés comme entièrement articulés, malgré la nature semi-rigide des assemblages en conditions réelles. Cette négligence peut entraîner des efforts de moment inattendus qui peuvent entraîner des problèmes structuraux ou même des ruptures, à moins d’être considérés correctement. À l’aide d’articulations semi-rigides, les ingénieurs peuvent simuler avec précision ces moments, ce qui améliore considérablement la sécurité en évitant des sous-estimations dangereuse du comportement des assemblages. Cette modélisation avancée réduit le besoin de vérifications trop conservatrices et permet d’économiser des matériaux, ce qui permet également aux ingénieurs de prendre des décisions mieux informées et de créer des solutions économiques sans que cela ne se fasse au prix de la sûreté.

Un autre avantage clé des articulations semi-rigides dans RFEM 6 est la capacité à calculer la rigidité initiale de plusieurs assemblages dans la structure entière, et pas seulement un seul assemblage. Alors que d’autres logiciels se concentrent souvent sur des assemblages individuels ou des schémas statiques de base, RFEM 6 analyse l’impact des assemblages semi-rigides, entièrement rigides ou articulés sur l’ensemble du modèle. Cette approche globale permet une meilleure optimisation de l’utilisation des matériaux, de la distribution des charges et des normes de sécurité, offrant ainsi aux ingénieurs un outil puissant pour ajuster leurs vérifications avec une plus grande précision.

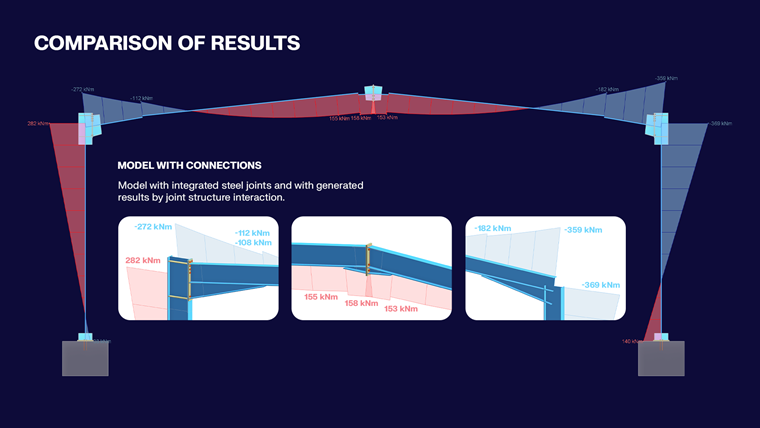

Comparaison des résultats : Modèle avec assemblages acier intégrés tenant compte de l’interaction avec la structure

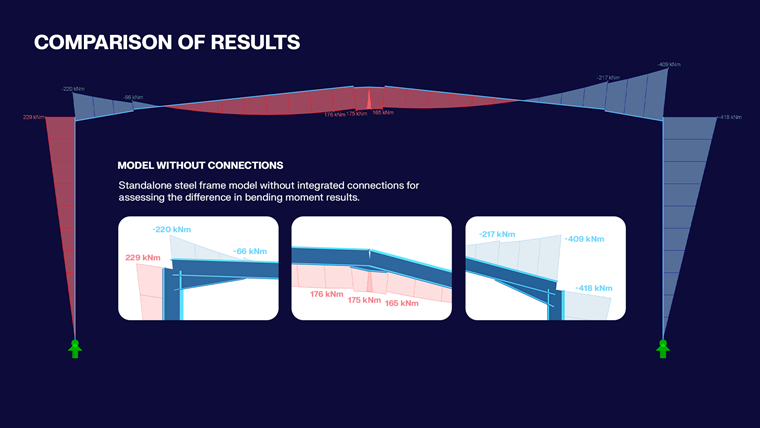

Comparaison des résultats : Modèle sans assemblages en acier, affichage du moment de flexion pour comparer la différence avec des assemblages en acier intégrés

Un progrès majeur dans le calcul de structure

L’intégration des articulations semi-rigides dans RFEM 6 est plus qu’une simple nouvelle fonctionnalité, elle représente un changement de direction dans la modélisation des structures en acier. En offrant une vue plus détaillée et réaliste du comportement des assemblages, la fonctionnalité des articulations semi-rigides permet aux ingénieurs de créer des vérifications, non seulement plus précises, mais également plus efficaces et plus économiques.

Cette évolution est particulièrement importante pour l’ingénierie actuelle, soumise à une pression grandissante pour concilier optimisation des ressources et amélioration de la sécurité. La possibilité de simuler des articulations semi-rigides signifie que les ingénieurs peuvent éviter des calculs qui donnent trop de fil à retordre et se concentrer sur la création de solutions plus intelligentes et plus fluides.

L’innovation au service de vos projets

Chez Dlubal Software, notre objectif est d’améliorer continuellement les capacités de RFEM 6, en fournissant aux ingénieurs des outils de pointe qui leur permettent de travailler sur des projets, des plus simples aux plus ambitieux. L’ajout d’articulations semi-rigides dans le module complémentaire Assemblages acier traduit notre engagement à innover pour permettre à nos clients d’accéder aux dernières avancées de la technologie de calcul de structure.

Les articulations semi-rigides permettent désormais de simuler des assemblages en acier avec une plus grande précision, ce qui permet d’obtenir des vérifications qui reflètent mieux le comportement dans la réalité. Cette nouvelle fonctionnalité permet aux ingénieurs de faire passer leurs projets à un niveau supérieur, en offrant la flexibilité, la précision et la fiabilité nécessaires pour réussir dans les environnements de construction exigeants d’aujourd'hui.

L’intégration des articulations semi-rigides dans vos calculs de structure garantit que vos projets soient non seulement structurellement solides, mais également optimisés en termes de performances et de rentabilité. La capacité de RFEM 6 de calculer la rigidité de plusieurs assemblages dans la structure en fait un logiciel « tout en un ». Cette fonctionnalité vous permet de relever des défis complexes avec une plus grande précision et de concevoir des structures plus sûres et plus efficaces tout en utilisant pleinement les outils innovants de RFEM 6.
