Le segment supérieur du regard doit être placé sur le segment inférieur. L'assemblage ne doit transférer aucun effort de traction. Les goujons doivent permettre un certain glissement et être capables de transférer les efforts de cisaillement qui se produisent.
Pour la représentation de l'assemblage, nous choisissons le type de surface avec la rigidité « Sans traction ». Ici, nous devons garder à l'esprit que les surfaces peuvent transférer des moments. Pour les efforts de diaphragme qui induisent une traction, les éléments de surface affectés échouent. Pour éviter cela, nous ajoutons une libération linéique à un segment le long de la liaison.
Les goujons d'effort tranchant ont été modélisés sous forme de barres rondes de type « Poutre ». Pour transférer uniquement l'effort tranchant, nous avons ajouté la non-linéarité de barre « Glissement ». Ainsi, aucun effort normal n'est transféré via les barres tant que le glissement défini n'est pas atteint. De plus, nous spécifions les libérations linéiques aux lignes auxquelles les goujons de cisaillement ont été définis afin de ne pas induire de moment résistant involontaire.

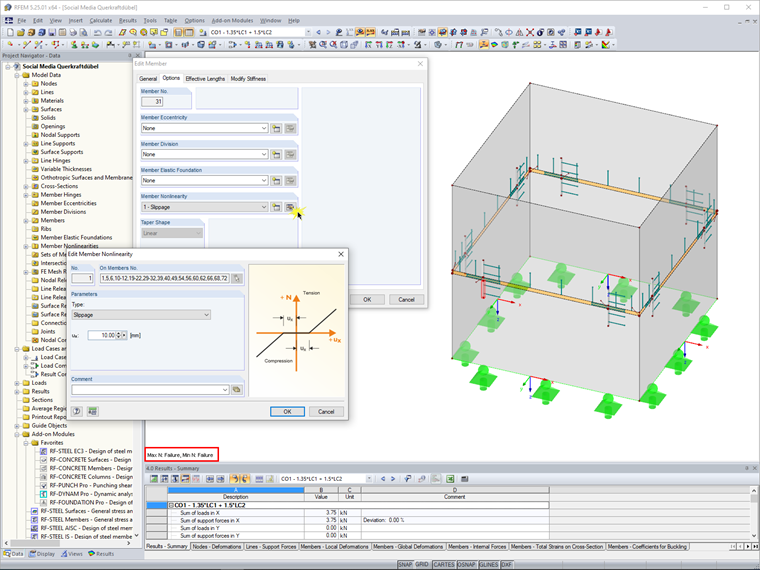

Le résultat de ce modèle est que les efforts de cisaillement sont transférés en partie via l'assemblage et en partie via les goujons de cisaillement. Il n'y a pas d'effort normal dans les goujons de cisaillement (voir l'image : N max/min : Échec). Les moments dans les goujons sont également nuls.
