Module additionnel DEFORM pour RSTAB 8

Le module additionnel DEFORM permet d'effectuer une analyse des déformations pour les barres simples ou les ensembles de barres complets.

Vous pouvez rapporter les déformations limites admissibles individuellement au système non déformé ou aux extrémités de barre déplacées.

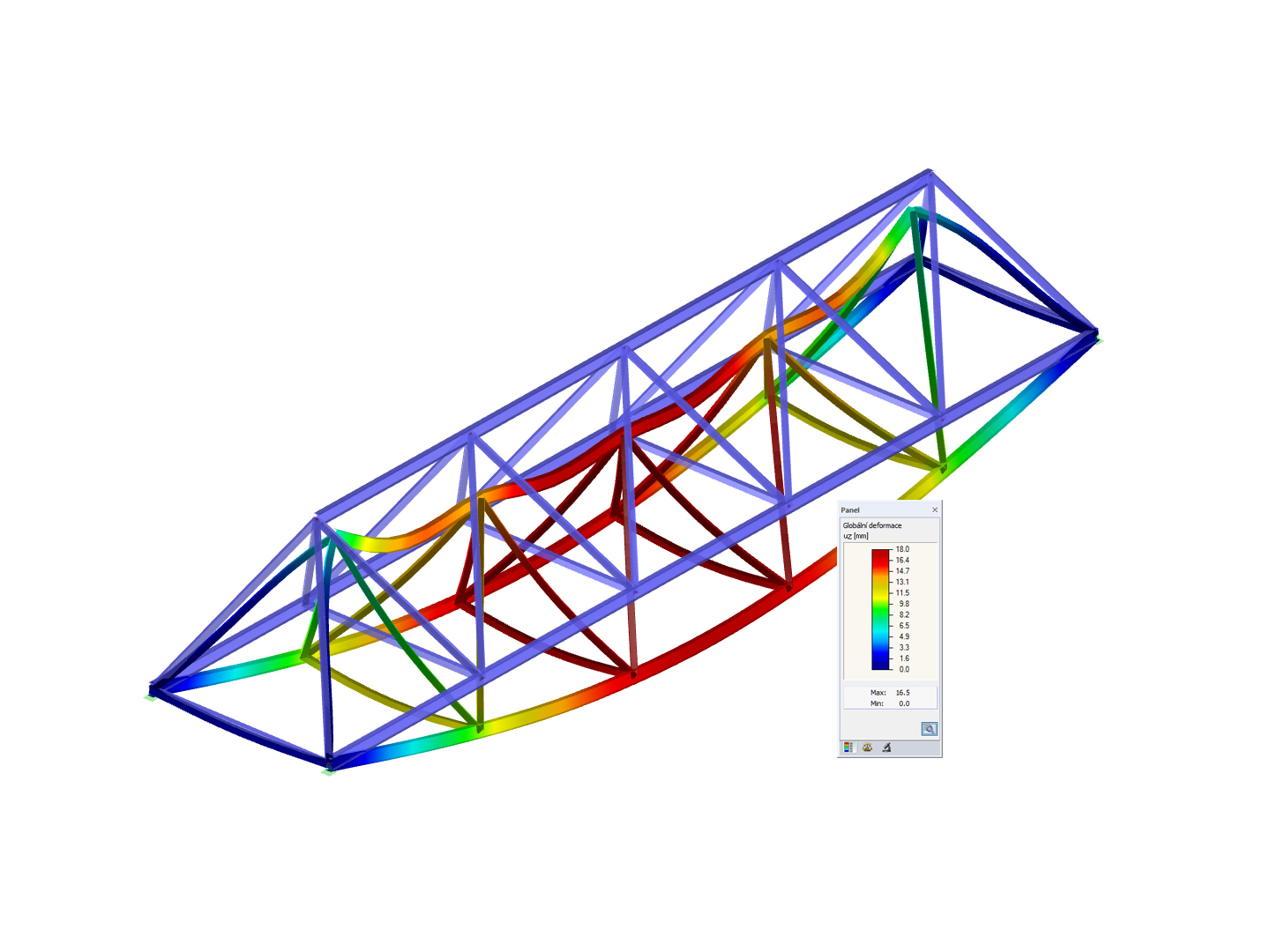

Analyse des déformations et des flèches des barres et des ensembles de barres

Nombre total d'articles : 4

Module additionnel RF-/DEFORM pour RFEM/RSTAB | Analyses des déformations et des flèches

RF-DEFORM (version anglaise) | Fonctionnalités

Analyse des déformations des barres et d'ensembles de barres
Sélection graphique des barres et des ensembles de barre à vérifier
Déformations limites rapportées aux directions globales, locales ou résultantes de barre
Déformations limites en relation aux longueurs des barres simples ou des barres continues, ou bien aux valeurs limites des déformation absolues
Analyse de déformation pour les valeurs extrêmes des différentes actions
Application facultative des différents cas de calcul
Sélection libre des unités pour les longueurs et les déformations, indépendemment de RFEM/RSTAB
Intégration des analyses de déformation dans le rapport d'impression global de RFEM/RSTAB

Eingabe: Bezug der Verformungen und Grenzverformungen für Stäbe und Stabsätze

RF-DEFORM (version anglaise) | Données d'entrée

Les données pertinentes à la vérification sont insérées dans deux fenêtres différentes. RF-/DEFORM est très clair, vous apprendre à travailler avec le programme très facilement.

Vous commencez par définir les actions à vérifier. Puis, vous pouvez déterminer les barres et les ensembles de barres manuellement ou graphiquement et définir les déformations limites admissibles correspondantes.

Les déformations correspondent aux extrémités de barre déformées ou à un système non déformé.

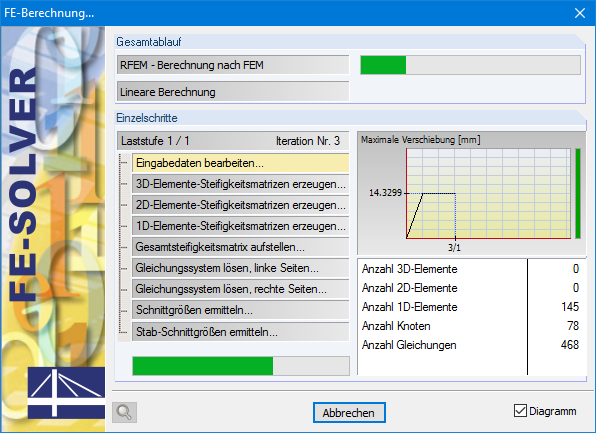

RF-DEFORM (version anglaise) | Calcul

Si les résultats des actions calculées ne sont pas disponibles, RF-/DEFORM lance automatiquement le calcul RFEM/RSTAB afin de déterminer les déformations. Les paramètres des paramètres de calcul définis dans RFEM/RSTAB sont utilisés.

Le module additionnel RF-/DEFORM détermine ensuite les déformations relatives des barres et des ensembles de barres à vérifier.

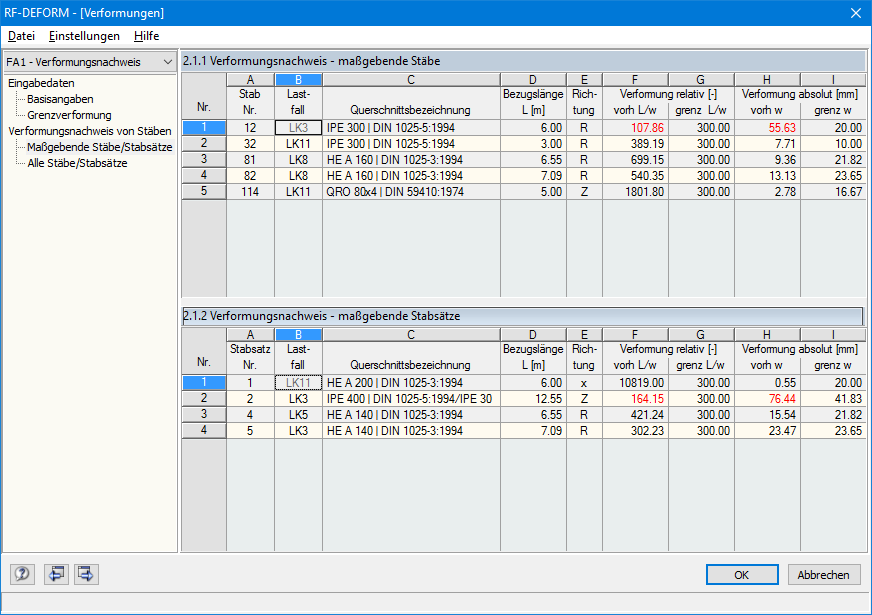

Ausgabe: Verformungsnachweis für maßgebende Stäbe und Stabsätze

RF-DEFORM (version anglaise) | résultats

Le module additionnel RF-/DEFORM compare les déformations relatives et absolues aux valeurs limites correspondantes dans les tableaux clairement arrangés. De cette façon, vous pouvez évaluer rapidement les résultats de calcul.

Si la vérification d'une barre ou d'un ensemble de barres échoue, cela sera indiqué en couleur. La vérification effectuée par RF-/DEFORM peut être intégrée dans le rapport d'impression de la même façon que les données de RFEM/RSTAB.
