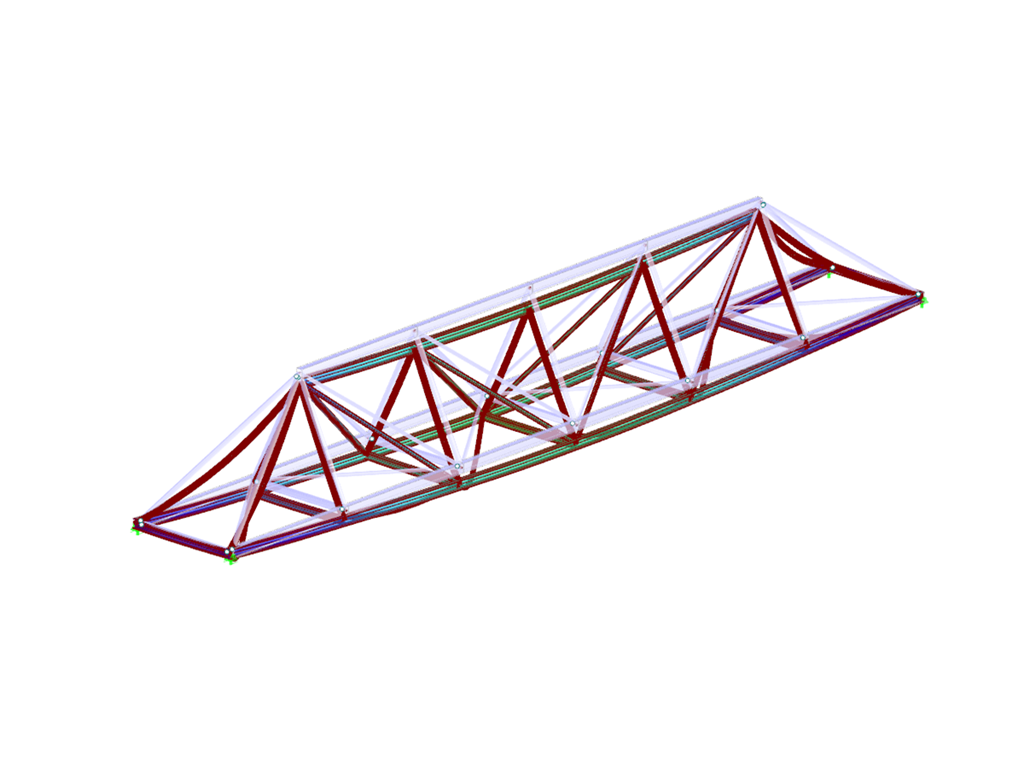

Posouzení deformací a průhybů prutů a sad prutů
RF-/DEFORM | Základní vlastnosti
- Analýza průhybu prutů a sad prutů
- Grafický výběr prutů a sad prutů pro posouzení
- Mezní deformace vztažené na globální, lokální nebo výsledné směry prutů
- Mezní deformace vztažené na délky jednotlivých prutů nebo sledů prutů; volitelné zadání absolutních hodnot deformace
- Analýza deformací pro extrémní hodnoty z různých účinků
- Možnost zpracování různých návrhových případů
- Volba libovolných jednotek pro délky a deformace bez ohledu na jednotky v programu RFEM/RSTAB
- Možnost začlenění analýzy deformací do globálního tiskového protokolu programu RFEM/RSTAB
RF-/DEFORM | Vstupní data

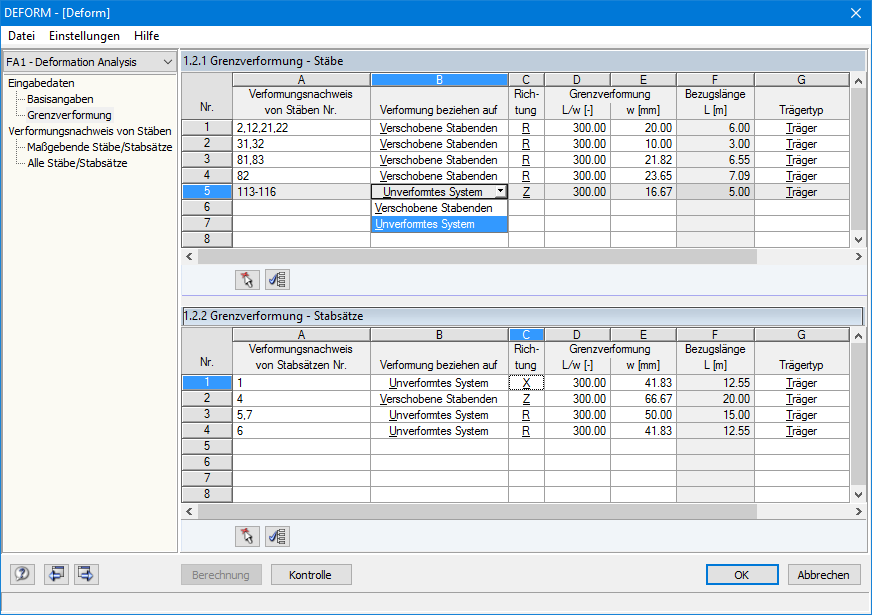

Údaje potřebné pro posouzení se zadávají ve dvou samostatných tabulkách. Vzhledem k přehledné a praktické koncepci je práce v přídavném modulu RF‑/DEFORM velmi jednoduchá.
Nejprve se vyberou účinky pro následné posouzení. Poté se manuálně nebo graficky zadají pruty a sady prutů a přiřadí se jim odpovídající přípustné mezní deformace.
Tyto deformace se mohou vztahovat na deformované pruty nebo na nepřetvořenou konstrukci.
RF-/DEFORM | Výpočet

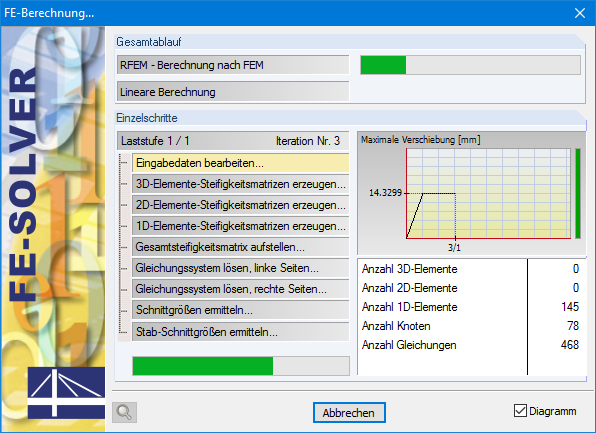

Nejsou-li výsledky posuzovaných zatěžovacích stavů k dispozici, automaticky se spustí výpočet deformací v programu RFEM/RSTAB. Deformace se určí na základě nastavení parametrů výpočtu definovaných v programu RFEM/RSTAB.
RF‑/DEFORM poté stanoví relativní deformace posuzovaných prutů a sad prutů.
RF-/DEFORM | Posouzení

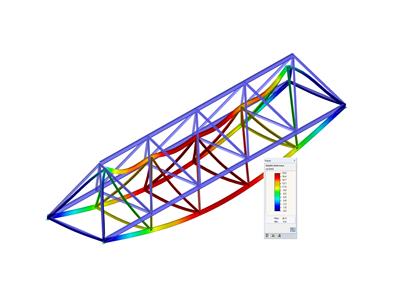

Relativní a absolutní deformace se porovnají s příslušnými mezními hodnotami v přehledně uspořádaných tabulkách výsledků. Tímto způsobem lze rychle vyhodnotit výsledky posouzení.
Pokud posouzení prutu nebo sady prutů nevyhovuje, daný konstrukční prvek se barevně zvýrazní. Posouzení z modulu RF‑/DEFORM je možné začlenit do globálního tiskového protokolu stejně jako ostatní údaje z programu RFEM/RSTAB.
