Module additionnel pour RSTAB 8
JOINTS Steel - Rigid

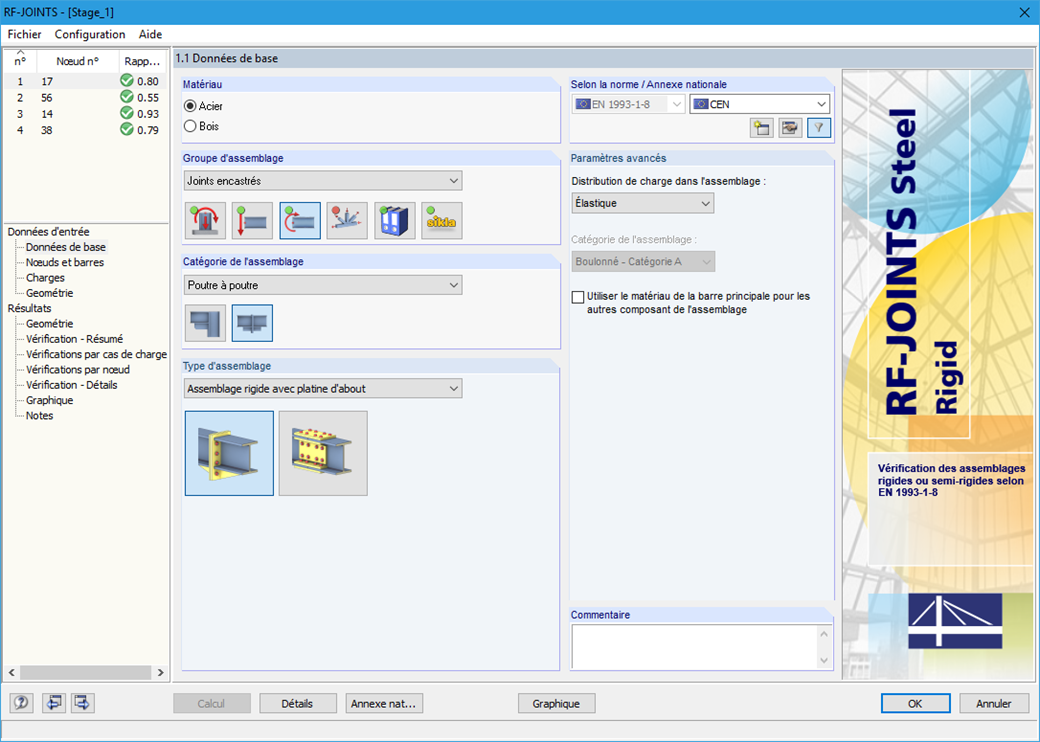

Général

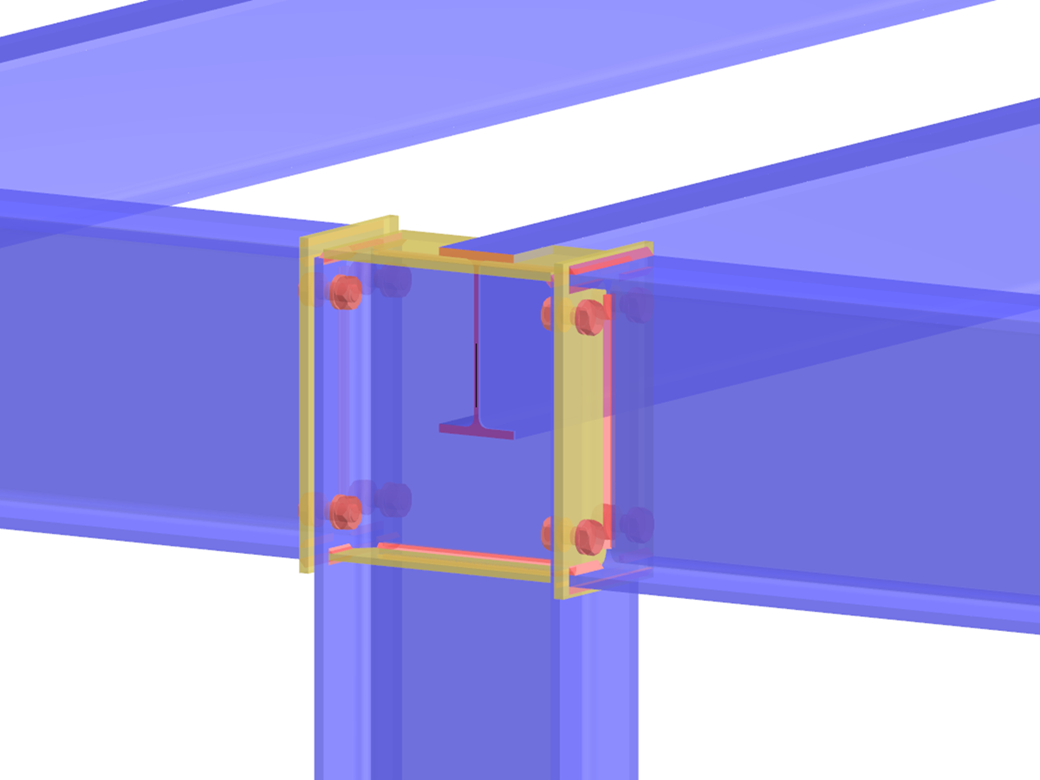

• Assemblage poteau-poutre : assemblage possible entre la poutre et la semelle du poteau ou entre le poteau et la semelle de poutre
• Assemblage poutre-poutre : calcul d'assemblages par platines d'about résistants aux moments et d'assemblages rigides avec éclisse possible
• Export automatique du modèle et des données de charge à partir de RFEM/RSTAB
• Boulons M12 à M36 avec les classes de résistance 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 et 10.9 si ces classes de résistance sont disponibles dans l'Annexe Nationale sélectionnée
• Vastes possibilités de définition des distances entre les boulons et entre les bords (contrôle des distances autorisées)
• Contreventement des poutres avec des jarrets ou des raidisseurs sur la face supérieure ou inférieure
• Assemblage par platine d'about avec ou sans dépassement
• Assemblage avec résistance à la flexion pure, à l'effort normal pur (assemblage en traction) ou à l'effort normal et la flexion combinés possible
• Calcul des rigidités d'assemblage et vérification de la possibilité d'un assemblage articulé, élastique ou rigide

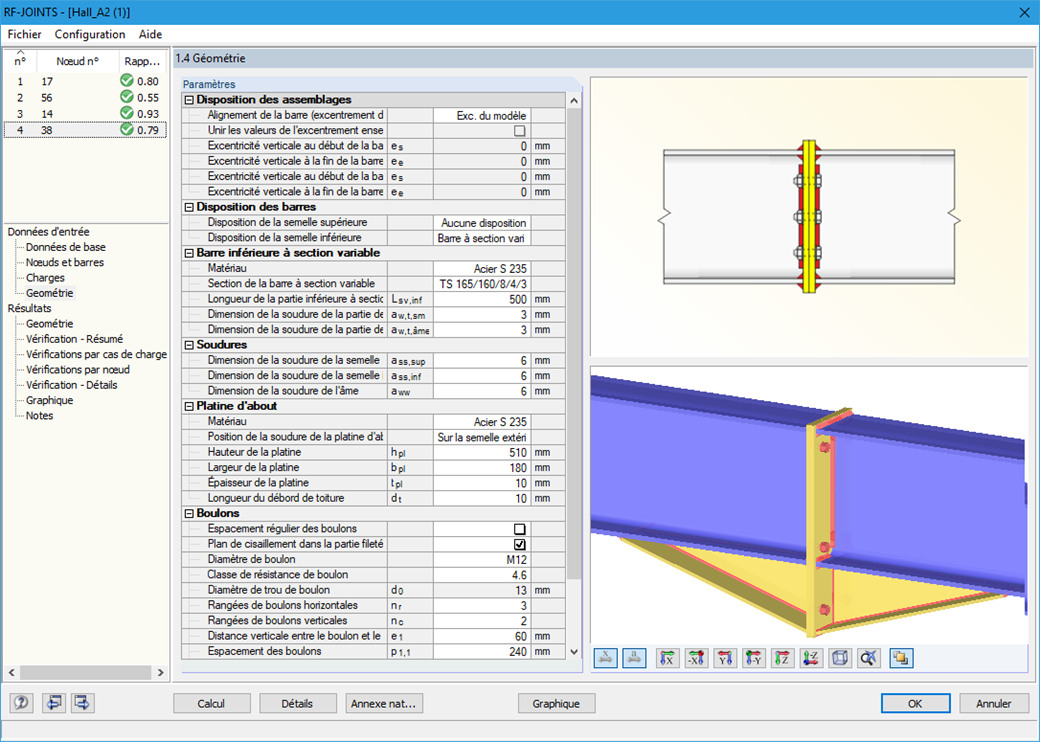

Assemblage par platine d'about dans une configuration poutre-poutre

• Les poutres ou poteaux connectés peuvent être contreventés d'un côté par des jarrets ou des deux côtés par des raidisseurs
• Large choix de raidisseurs pour l'assemblage (complets ou incomplets, par exemple)
• Jusqu'à dix boulons horizontaux et quatre boulons verticaux
• Possibilité de connecter des sections en I constantes ou à inertie variable

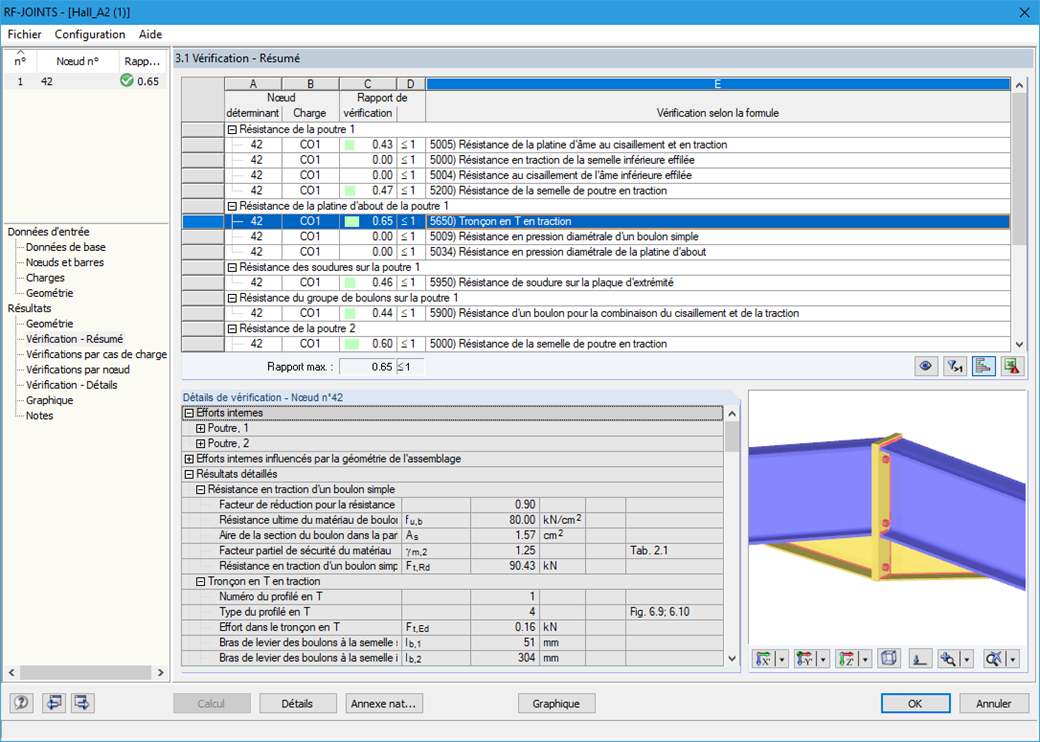

• Vérification :
  • ELU de la poutre connectée (résistance à l'effort tranchant et en traction de l'âme, par ex.)
  • ELU de la platine d'about de la poutre (tronçon en T en traction, par ex.)
  • ELU des cordons de soudure des platines
  • ELU du poteau dans la zone de l'assemblage (semelle de poteau et tronçon en T en flexion, par exemple)
  • Toutes les vérifications sont effectuées selon l'EN 1993-1-8 et l'EN 1993-1-1

Joint de platine d'about résistant aux moments

• Deux ou quatre rangées de boulons verticales et jusqu'à dix rangées horizontales
• Les poutres connectées peuvent être rigidifiées d'un côté par des jarrets ou des deux côtés par des raidisseurs
• Des sections en I constantes ou à inertie variable peuvent être connectées
• Vérification :
  • ELU des poutres connectées (résistance au cisaillement ou en traction des plaques de l'âme, par exemple)
  • ELU des platines d'about de la poutre (tronçons en T en traction, par ex.)
  • ELU des cordons de soudure des platines d'about
  • ELU des boulons sur la platine d'about (traction et cisaillement combinés)

Assemblage poutre-poutre par éclisse

• Jusqu'à dix rangées de boulons possibles pour les assemblages par plats de semelles
• Jusqu'à dix rangées de boulon dans la direction verticale et horizontale pour les assemblages par doublure d'âme
• Le matériau de la cornière peut être différent de celui des poutres
• Vérification :
  • ELU des poutres connectées (section nette dans l'aire en traction, par ex.)
  • ELU des tasseaux (section nette en traction, par ex.)
  • ELU de chaque boulon ou des différents groupes de boulons (vérification de la résistance au cisaillement d'un boulon par ex.)
