Module additionnel pour RFEM
RF-TOWER Effective Lengths

Le module additionnel RF-TOWER Effective Lengths détermine les longueurs de flambement des barres utilisées pour les pylônes à plan au sol carré, rectangulaire ou triangulaire.

Les tours en treillis créées dans le logiciel de base RFEM et les tours en treillis créées dans les modules additionnels RF-TOWER Structure et RF-TOWER Equipment sont considérés pour l'entrée. Une fois les longueurs efficaces déterminées, elles peuvent être exportées vers le module additionnel RF-TOWER Design.

Calcul des longueurs efficaces pour les barres de pylône en treillis

Nombre total d'articles : 4

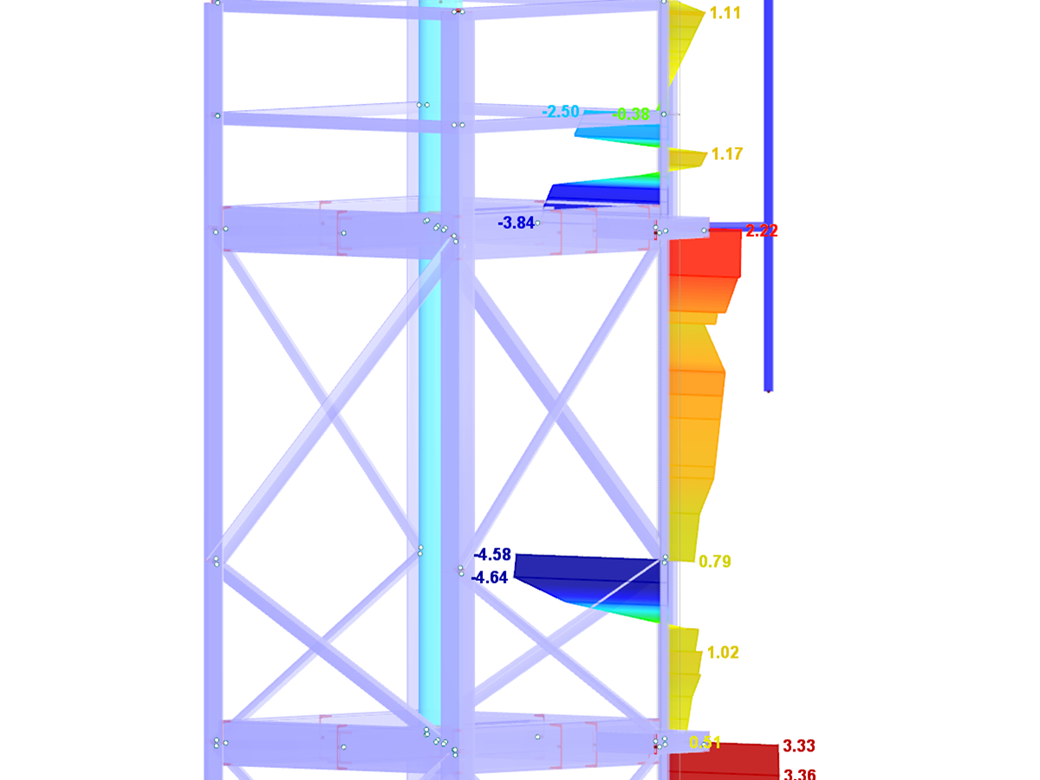

Module additionnel RF-/TOWER Effective Lengths pour RFEM/RSTAB | Détermination des longueurs efficaces pour les tours en treillis

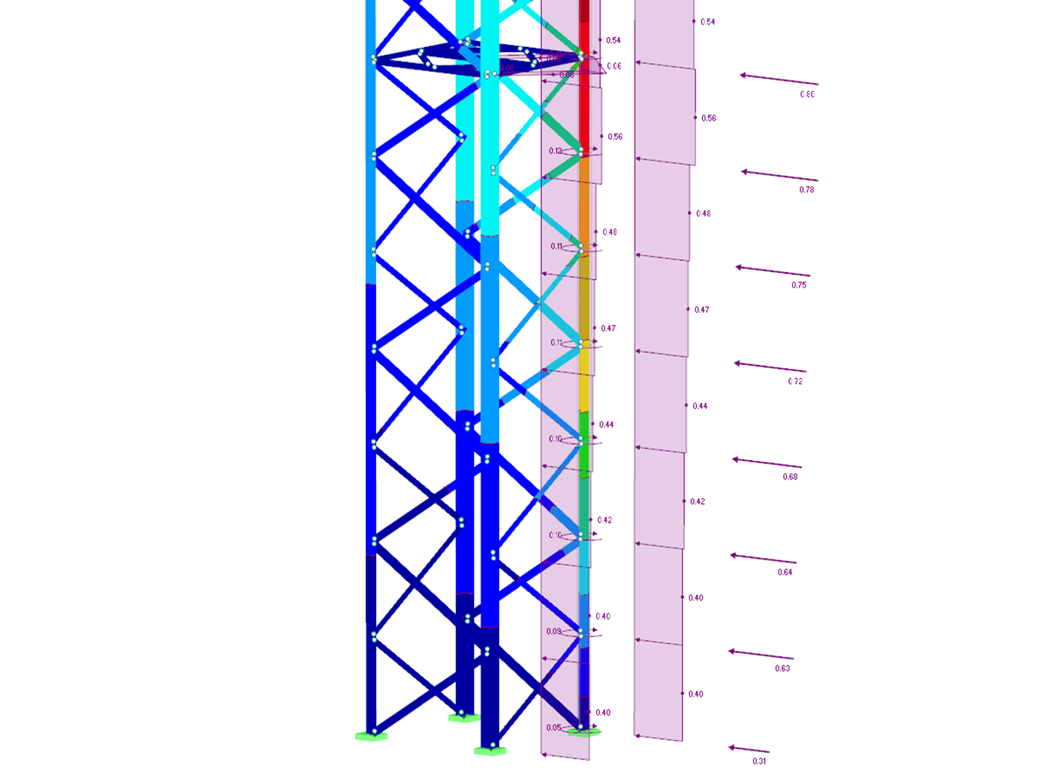

Module additionnel RF-/TOWER Loading pour RFEM/RSTAB | Génération des charges de vent, de glace et d'exploitation pour les pylônes en treillis

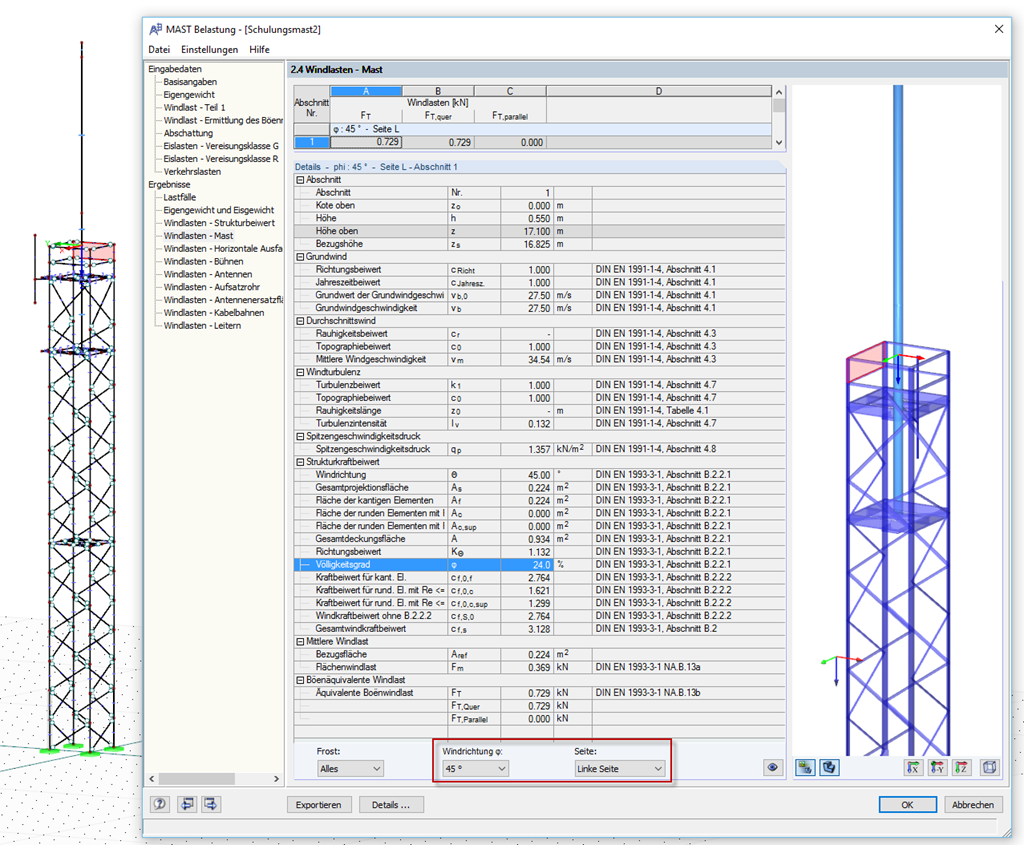

Valeurs intermédiaires dans RF-/TOWER Loading

RF-/TOWER Effective Lengths | Fonctionnalités

Détermination des longueurs de flambement pour les barres dans les pylônes en treillis de RFEM/RSTAB ou RF-/TOWER Structure et RF-/TOWER Equipment
Options pour considérer les maintiens nodaux de différents types de contreventement

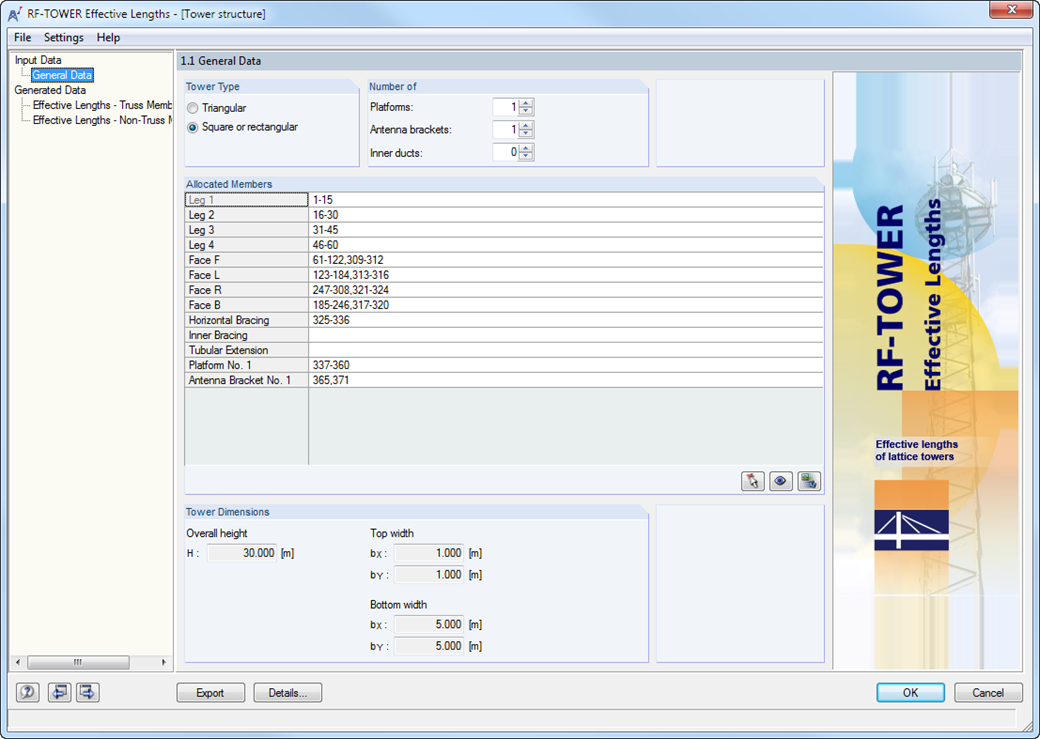

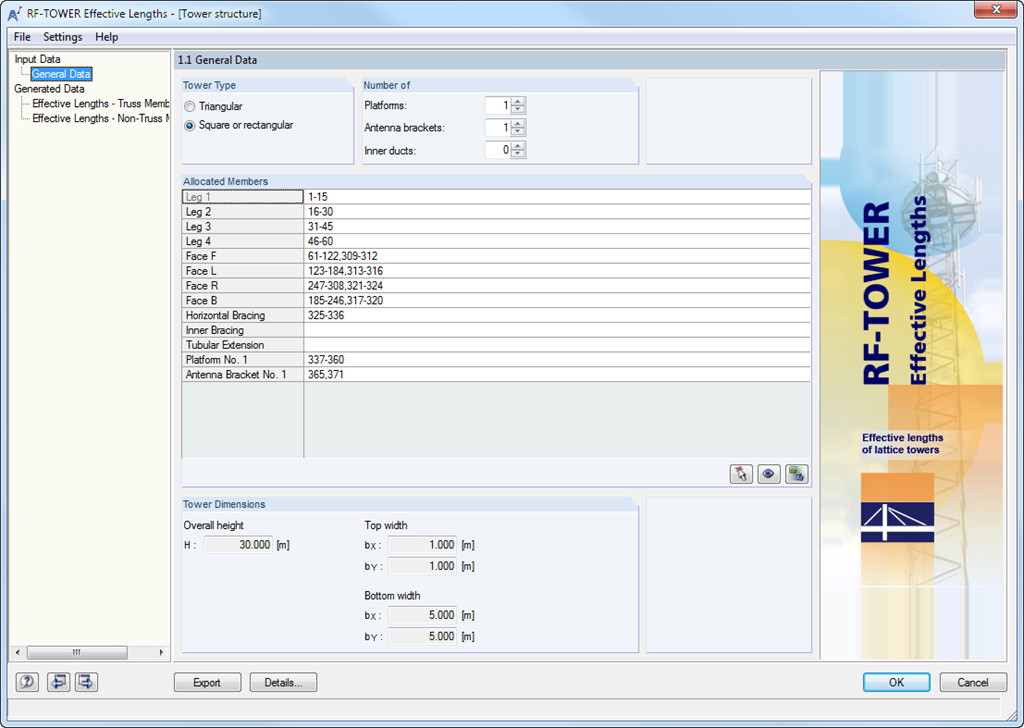

RF-/TOWER Effective Lengths | Données d'entrée

Vous pouvez définir le type de pylône, le nombre de chaque type d'équipement installé et les barres assignées dans les catégories individuelles dans les Données de base. Pour les pylônes en treillis définis dans les modules additionnels RF-/TOWER Structure et/ou RF-/TOWER Equipment, le programme effectue l'attribution automatiquement.

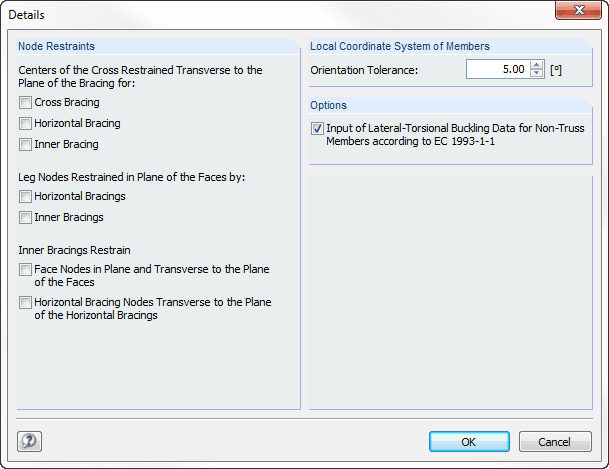

RF-/TOWER Effective Lengths | Détails

A l’aide des paramètres détaillés vous pouvez contrôler les maintiens nodaux de contreventements particuliers. Par exemple, les points d'intersection des contreventements horizontaux et verticaux peuvent être définis comme perpendiculaires au plan de contreventement.

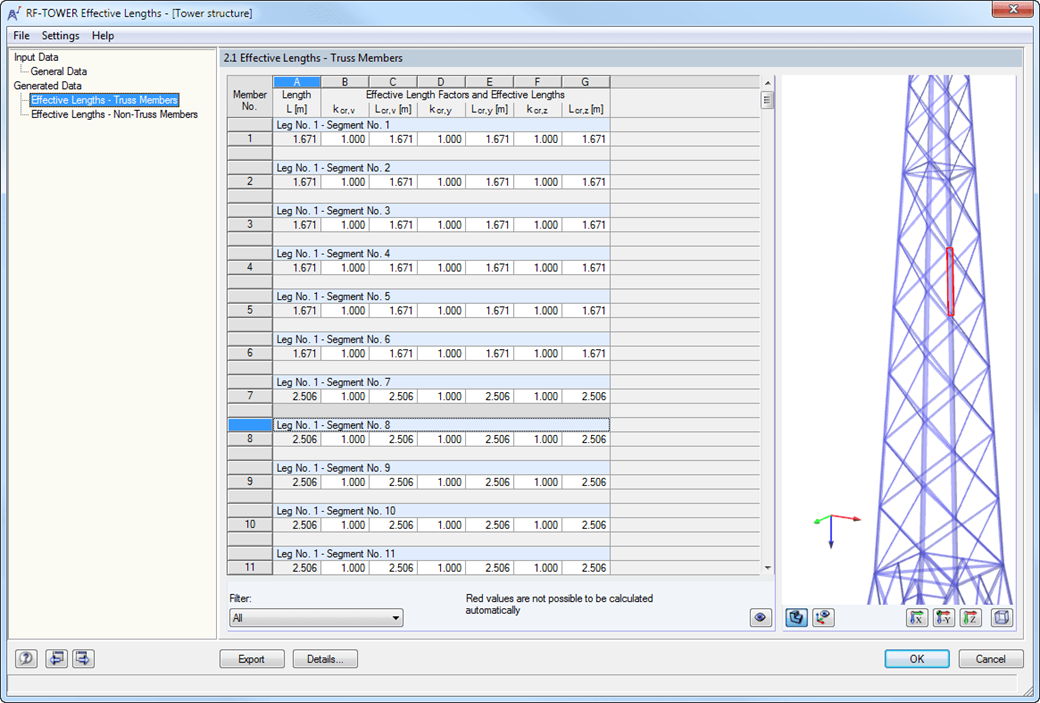

2.1 Longueurs efficaces - Barres en treillis

RF-/TOWER Effective Lengths | Édition

Une fois les longueurs efficaces générées, les résultats sont affichés dans des tableaux clairement organisés. Vous pouvez alors modifier les longueurs efficaces manuellement.

La fonction d'exportation transfère les longueurs efficaces vers le module additionnel RF-/TOWER Design pour un calcul ultérieur. Toutes ces données de module font partie du rapport d'impression de RFEM/RSTAB. Le contenu du rapport d'impression et la quantité de résultats peuvent être sélectionnés selon les besoins individuels.
