Budova designu Johna W. Olvera na Massachusettské univerzitě, USA

V září 2017 byla dokončena budova designu na Massachusettské univerzitě v Amherstu. Projekt s rozpočtem 52 milionů dolarů je jednou z největších dřevěných budov v USA a zároveň jedním z největších projektů spřažené konstrukce ze dřeva a betonu na světě.

Součástí čtyřpatrové univerzitní budovy o celkové výměře 8 129 m² jsou tři katedry v prostorách UMass Amherst včetně kanceláří, designových studií, poslucháren a laboratoří.

Konstrukce a posouzení

Konstrukci tvoří pětivrstvé spřažené desky z křížem lepeného dřeva a betonu, které jsou podepřeny konstrukcí složenou ze svislic a nosníků z lepeného lamelového dřeva.

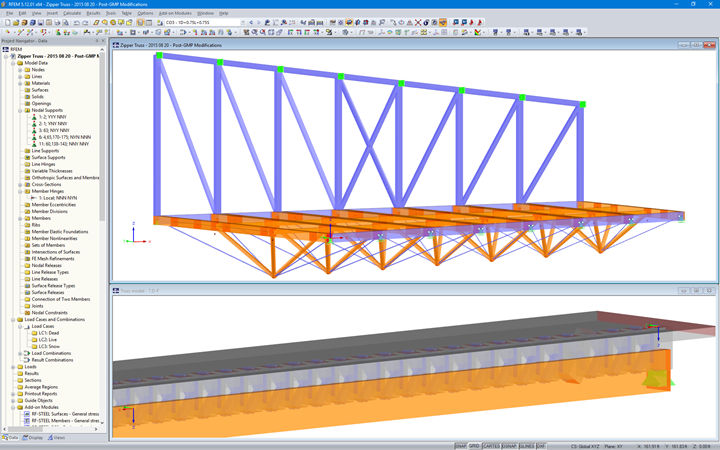

Inženýři ze společnosti Equilibrium Consulting Inc. vytvořili a posoudili modely dvou hlavních prvků konstrukce v programu RFEM, a to prostorová vzpínadla s přilehlými ocelovými nosníky a dřevobetonové spřažené nosníky.

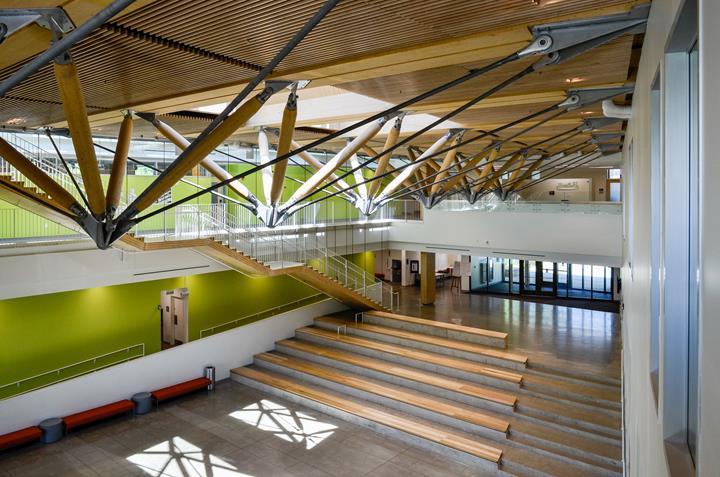

Každé prostorové vzpínadlo spojuje v jednom bodu čtyři dřevěné vzpěry o průměru 23 cm a čtyři ocelové pruty o různých průměrech, čímž dochází k přenosu zatížení zpět do horních nosníků z lepeného lamelového dřeva. Nosníky o šířce 4 m se liší délkou rozpětí od 11 m do 18 m a proměnlivou výškou od 2 m do 3 m.

Při posouzení dřevobetonových spřažených nosníků se podél celé délky nosníku vytvořila řada ocelových spojů za účelem zohlednění působení zatížení mezi betonovou deskou a lepeným lamelovým nosníkem. Dřevobetonové spřažené nosníky mají celkové rozpětí necelých 8 m.

Budova designu představuje nový standard kvality a provedení výstavby dřevěných veřejných budov v USA a prokazuje, že moderní dřevěné konstrukce mohou splňovat vysoké nároky velkých budov vysokoškolských institucí.

Investor University of Massachusetts, USA
www.umass.edu
Architektonický návrh Leers Weinzapfel Associates Architects, USA
www.lwa-architects.com
Statický výpočet Equilibrium Consulting Inc., Kanada
www.eqcanada.com


Specifikace projektu

Údaje o modelu

Počet uzlů 83
Počet linií 153
Počet prutů 150
Počet zatěžovacích stavů 3
Počet kombinací zatížení 3
Celková hmotnost 58,335 t
Rozměry (metrické) 25,847 x 18,532 x 11,368 m
Rozměry (imperiální) 84.8 x 60.8 x 37.3 feet
Verze programu 5.12.01
