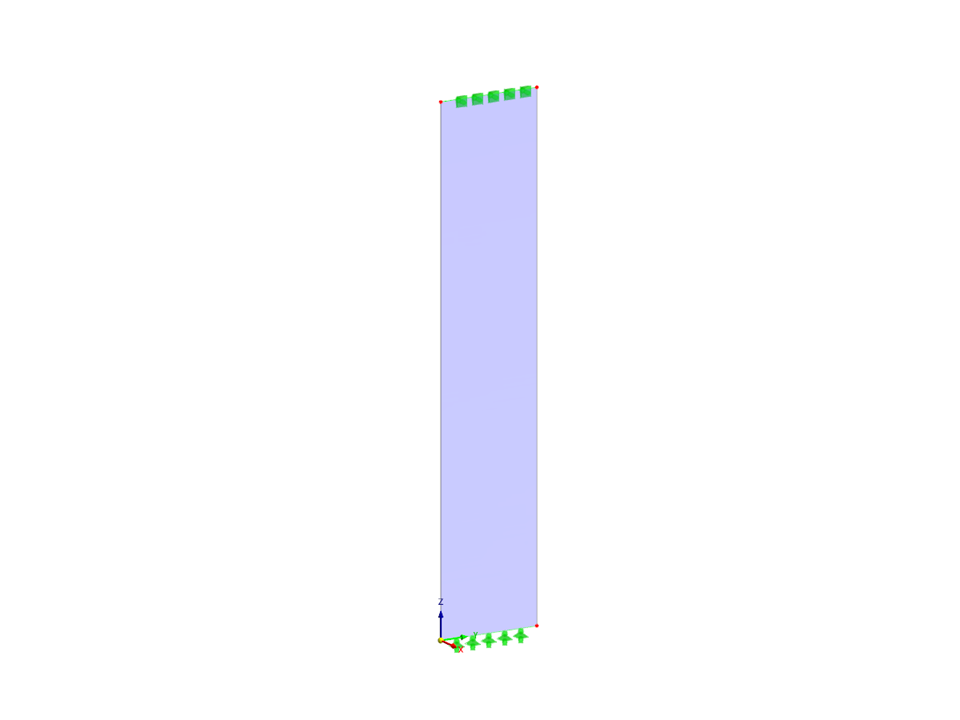

Ocelová deska se stabilitou konstrukce pro prokázání Eulerovy vzpěrné únosnosti.
Model použitý v
Ocelový plech | Eulerův vzpěr
| Počet uzlů | 4 |
| Počet linií | 4 |
| Počet prutů | 0 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,064 t |
| Rozměry (metrické) | 0,000 x 1,270 x 0,254 m |
| Rozměry (imperiální) | 0 x 4.17 x 0.83 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
