Stáhněte si zde model panelové konstrukce z křížem lepeného dřeva a otevřete ho v programu RFEM 6 pro výpočty MKP.
Ce modèle est utilisé dans le webinaire gratuit «<a href='https://www.dlubal.com/fr/support-et-formation/apprentissage/webinaires/002943' data-trackclickscope='event'>Conception et calcul des panneaux CLT dans RFEM 6</a>» du 05 juillet 2023.

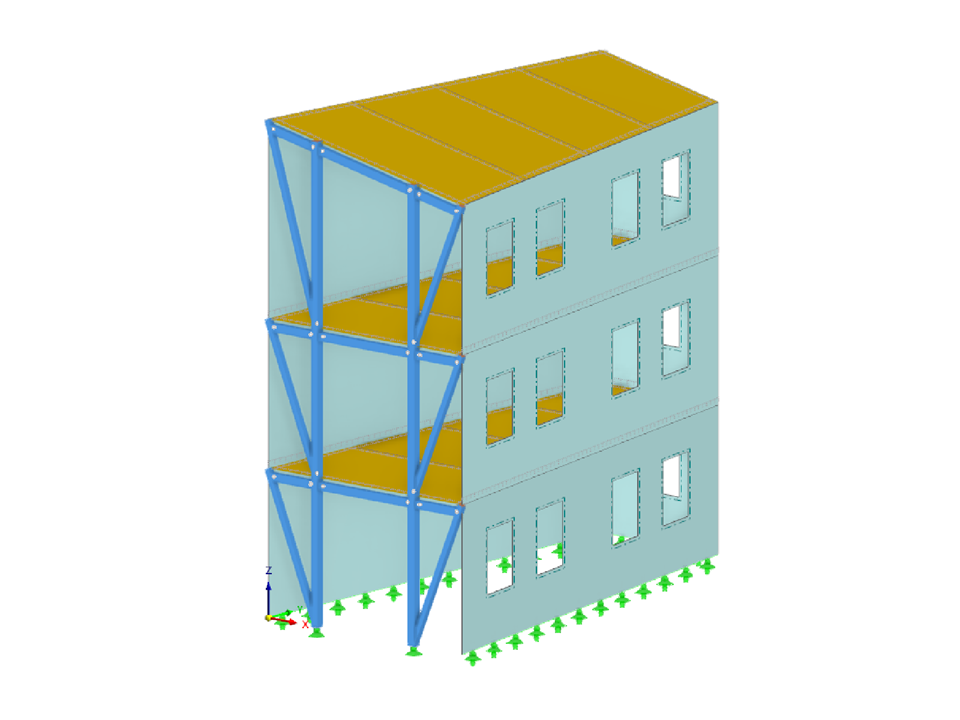

Model konstrukce CLT 1/2
| Počet uzlů | 102 |
| Počet linií | 132 |
| Počet prutů | 21 |
| Počet ploch | 21 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 82 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 23,438 t |
| Rozměry (metrické) | 5,000 x 10,000 x 10,000 m |
| Rozměry (imperiální) | 16.4 x 32.81 x 32.81 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
