Scarica qui il modello di una struttura in pannelli XLAM e aprilo con il software FEA strutturale RFEM 6.
Ce modèle est utilisé dans le webinaire gratuit «<a href='https://www.dlubal.com/fr/support-et-formation/apprentissage/webinaires/002943' data-trackclickscope='event'>Conception et calcul des panneaux CLT dans RFEM 6</a>» du 05 juillet 2023.

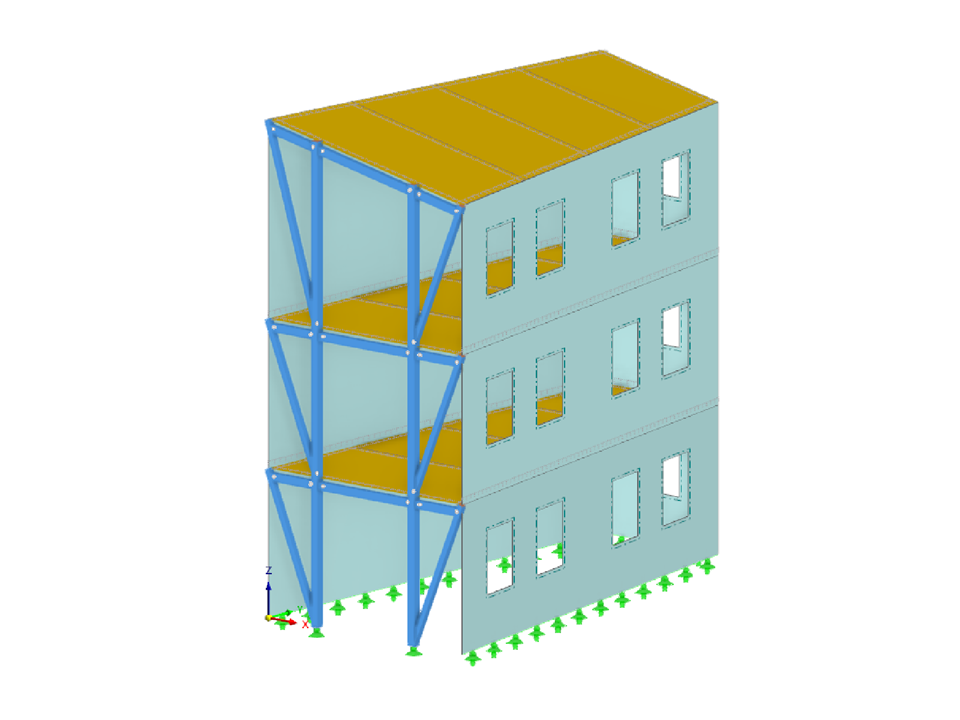

Modello di struttura CLT 1/2
| Numero di nodi | 102 |
| Numero di linee | 132 |
| Numero di aste | 21 |
| Numero di superfici | 21 |
| Numero di solidi | 0 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 82 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 23,438 t |
| Dimensioni (metriche) | 5,000 x 10,000 x 10,000 m |
| Dimensioni (imperiali) | 16.4 x 32.81 x 32.81 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
