Lávka pro pěší z ocelové příhradové konstrukce.
Ocelová příhradová konstrukce je oblíbenou volbou pro lávky pro pěší díky svým mnoha výhodám.
Jednou z hlavních výhod je vysoký poměr pevnosti k hmotnosti, který umožňuje lehkou a efektivní konstrukci, která unese velký počet osob. Kromě toho má příhradová konstrukce vynikající odolnost proti zatížení větrem a zemětřesením, což z ní činí bezpečnou a spolehlivou volbu pro mostní konstrukce.
Model vytvořený technickou skupinou Dlubal Latam. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.

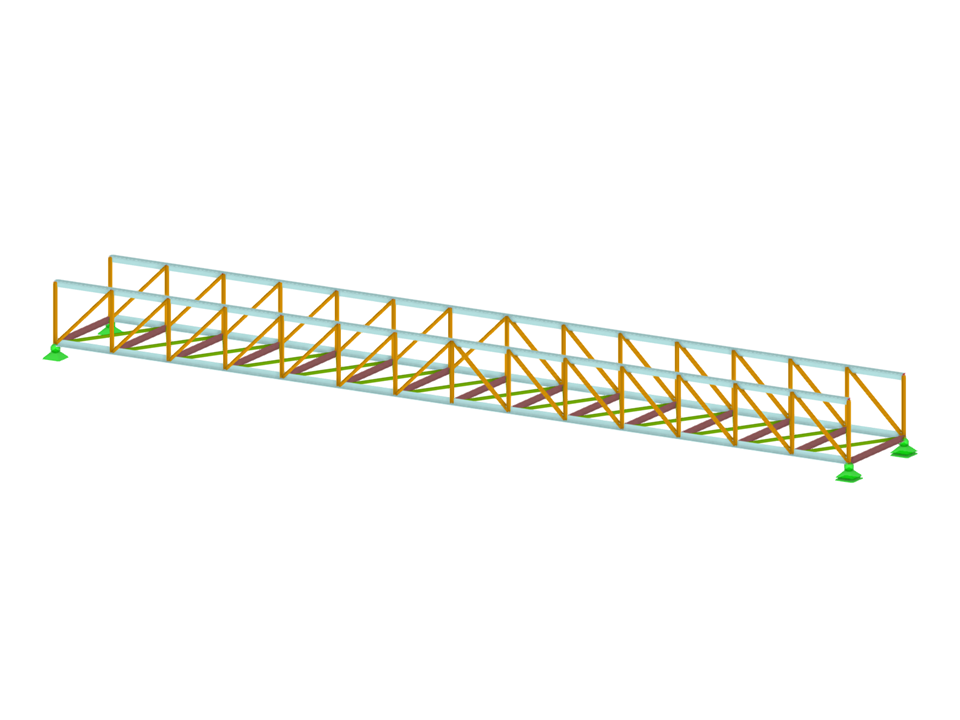

Lávka pro pěší
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 60 |
| Počet linií | 157 |
| Počet prutů | 157 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 4,341 t |
| Rozměry (metrické) | 20,000 x 1,400 x 2,400 m |
| Rozměry (imperiální) | 65.62 x 4.59 x 7.87 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
