Stáhněte si zde model propustné plochy stěny a otevřete ho v programu RWIND pro simulaci větru.
Tento model je použit v bezplatném webináři "Simulace větru s programem RWIND 2: modelování, generování zatížení větrem a dokumentace“ ze dne 8. prosince 2022 (v angličtině, 6. prosince 2022, v němčině).
Model použitý v

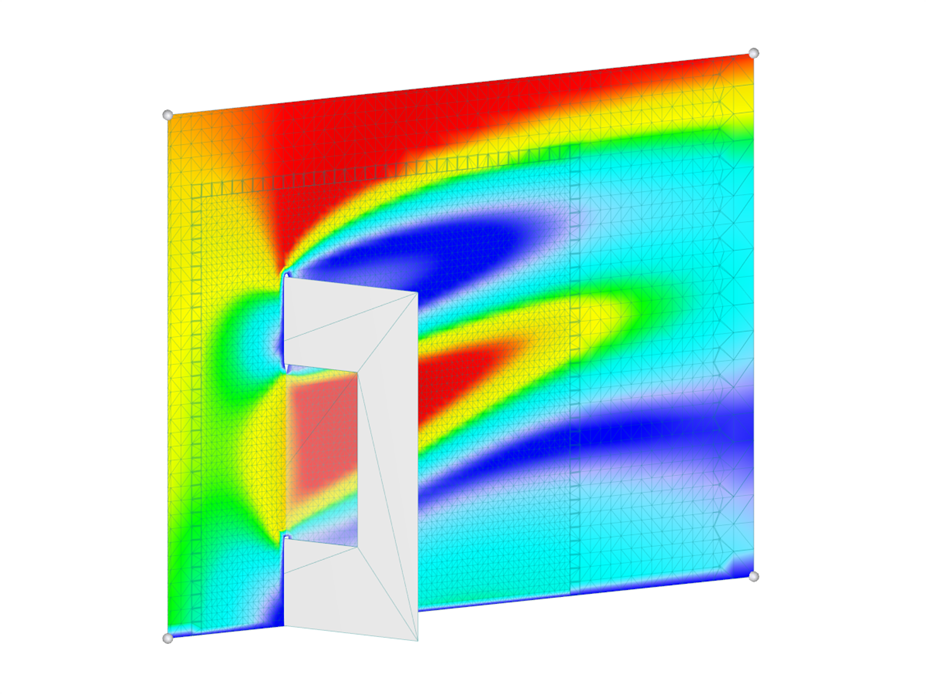

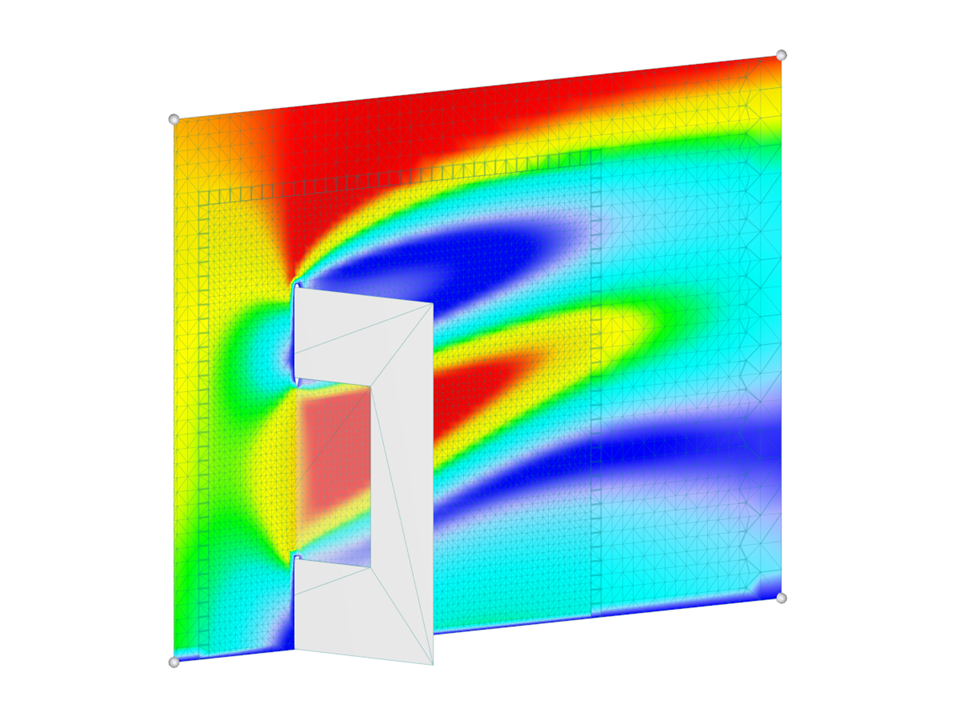

Propustný povrch stěny
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Délka: 00:00:00 min
Délka: 01:02:20 min
Délka: 00:52:41 min
Délka: 00:00:58 min
Délka: 00:00:18 min
Databáze znalostí
Délka: 00:00:09 min
Databáze znalostí
Délka: 00:00:10 min
Délka: 00:58:32 min
Ve statice je předpovídání účinků turbulentního proudění větru na konstrukce rozhodující pro bezpečnost a výkonnost. Modelování turbulence ve výpočetní dynamice tekutin (CFD) pomáhá simulovat tyto interakce. Inženýři musí zvolit praktický turbulentní model se zohledněním účinnosti, přesnosti a použitelnosti. Běžné modely zahrnují Reynoldsův průměrný Navier-Stokesův model (RANS), nestabilní Reynoldsův průměrný Navier-Stokesův model (URANS) a zpožděnou oddělenou simulaci víření (DDES). RANS je robustní a nákladově efektivní pro ustálené proudění, URANS zachycuje časově závislé jevy pro střední nestacionality a DDES, hybrid RANS a simulace velkých vírů (LES), řeší složité turbulentní konstrukce. Pochopení silných stránek a omezení každého modelu pomáhá inženýrům vybrat nejlepší přístup pro jejich použití.
Pokud jsou k dispozici naměřené tlaky od větru na plochách budovy, lze je zadat do statického modelu v programu RFEM 6, zpracovat v programu RWIND 2 a aplikovat jako zatížení větrem pro statickou analýzu v programu RFEM 6.
Programy RWIND 2 a RFEM 6 lze nyní použít pro výpočet zatížení větrem z experimentálně naměřených tlaků od větru na plochách. V zásadě jsou k dispozici dvě interpolační metody pro rozložení tlaků měřených v izolovaných bodech po plochách. Vhodnou metodou a nastavením parametrů lze dosáhnout požadovaného rozdělení tlaku.
Vytvoření validačního příkladu pro výpočetní dynamiku tekutin (CFD) je rozhodujícím krokem pro zajištění přesnosti a spolehlivosti výsledků simulace. Tento proces zahrnuje porovnání výsledků CFD simulací s experimentálními nebo analytickými daty z reálných scénářů. Cílem je prokázat, že CFD model může věrně simulovat modelované fyzikální jevy. Tento návod popisuje základní kroky při vytváření validačního příkladu pro CFD simulaci, od výběru vhodného fyzikálního scénáře až po analýzu a porovnání výsledků. Pečlivým dodržováním těchto kroků mohou inženýři a výzkumní pracovníci zvýšit hodnověrnost svých CFD modelů a připravit cestu pro jejich efektivní použití v různých oblastech, jako je aerodynamika, letecký průmysl nebo environmentální studie.
Pokud máte pro svůj model experimentálně stanovené hodnoty tlaku na plochách, lze je použít na modelu konstrukce v programu RFEM 6, zpracovat v programu RWIND 2 a zohlednit jako zatížení větrem při statické analýze v programu RFEM 6.
Jak tyto experimentálně stanovené hodnoty uplatníte, se dozvíte v tomto odborném článku z databáze znalostí: Statické výpočty se zatíženími větrem z experimentálně naměřených hodnot tlaku v programech RWIND 2 a RFEM 6
Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".
V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:
- Plošný tlak
- Koeficient cp plochy
- Vzdálenost stěny y+ (stacionární proudění)
Pomocí programu RWIND 2 Pro lze pro plochu snadno zadat propustnost. Potřebujete jen zadat
- Darcyho součinitel D,
- inerciální součinitel I a
- délku porézního média ve směru proudění L,
pro definici tlakových okrajových podmínek mezi přední a zadní stranou porézní zóny. Tímto nastavením získáte model proudění touto zónou se zobrazením rozdílných výsledků na obou stranách oblasti zóny.
Ale to není vše. Generování zjednodušeného modelu dále rozpozná propustné zóny a zohlední příslušné otvory v plášti modelu. Složitému geometrickému modelování propustného porézního prvku se můžete vyhnout. Pochopitelně - to je pro vás dobrá zpráva! Díky pouhému zadání parametrů propustnosti můžete tento nepříjemný proces obejít. Použijte tuto funkci pro simulaci propustných sítí na lešení, prachových clon, síťových konstrukcí a podobně. Budete nadšeni!
Více informací
Znáte již editor pro úpravu zahuštění sítě? Bude vám při práci velkým pomocníkem! Proč? Zcela jednoduše – jsou v něm k dispozici následující možnosti:
- Grafická vizualizace oblastí se zahuštěním sítě prvků
- Zahuštění sítě na zónách
- Možnost deaktivovat standardní 3D zahuštění sítě objemů s přechodem na odpovídající ruční 3D zahuštění sítě
Tyto možnosti vám pomohou formulovat vhodná pravidla pro vytvoření sítě celého modelu, a to i u modelů neobvyklých rozměrů. Použijte editor pro efektivní zadání malých detailů modelu na velkých budovách nebo detailní oblasti sítě v úplavu za modelem. Budete nadšeni!
Computational Fluid Dynamics (CFD) je výkonný nástroj v moderní inženýrské praxi. Jako u všech simulačních metod však vyvstává otázka: Jak spolehlivé jsou výsledky?
Při importu modelu do programu RWIND se zobrazí zpráva o překrývajících se trojúhelnících. Na co je třeba dát pozor?
Jak lze v programu RWIND vložit experimentální data?
Jaký je rozdíl mezi modely turbulence RANS, URANS a DDES?
Při vysoce detailních simulacích nestacionárního proudění s velkým počtem buněk sítě se mi zobrazí tato chyba: "Výpočet se nezdařil! RWindSolverTransient s chybou, E315." Poté program RWIND ukončí výpočet bez výsledků. Co mohu dělat?
Jaká je nejpřesnější CFD metoda pro simulaci větru na atikových zdech?
