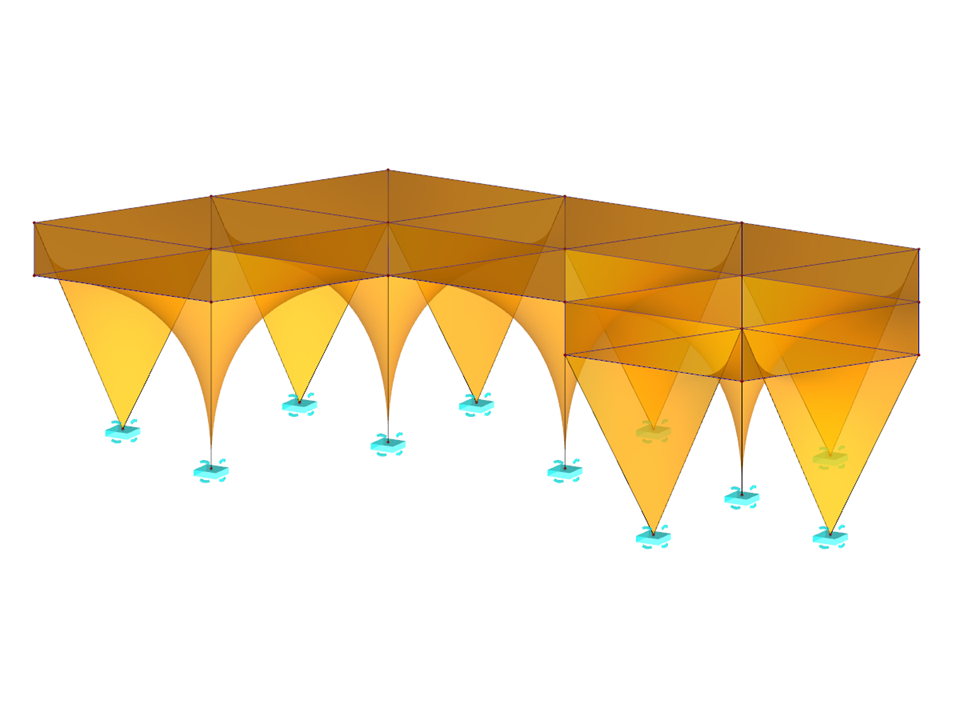

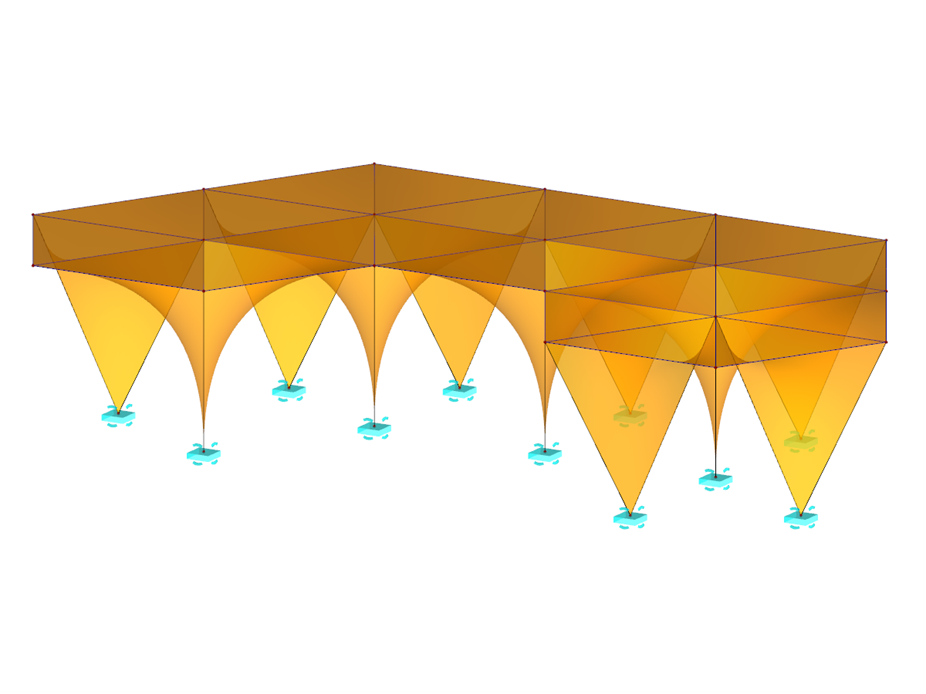

Stalaktit z bambusu
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 30 |
| Počet linií | 62 |
| Počet prutů | 62 |
| Počet ploch | 23 |
| Počet zatěžovacích stavů | 9 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 28,686 t |
| Rozměry (metrické) | 28,708 x 15,498 x 6,588 m |
| Rozměry (imperiální) | 94.19 x 50.85 x 21.61 feet |
| Verze programu | 5.14.01 |
