Na tomto modelu bylo vysvětleno, jak v modulu RF-/FOUNDATION Pro přiřadit všem základům stejná zatížení.
Model použitý v

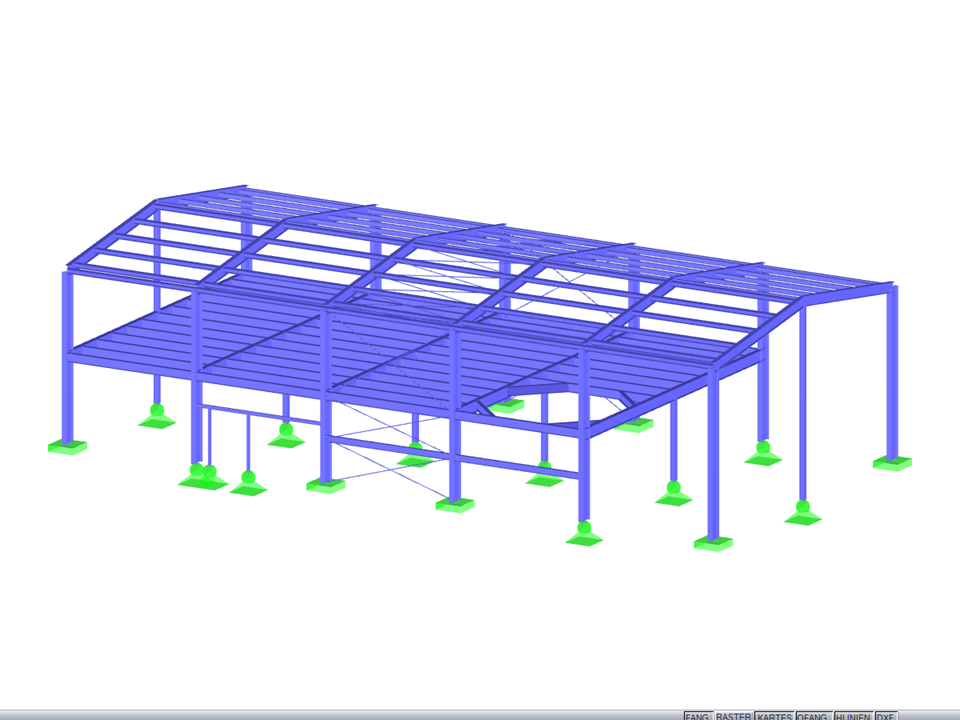

Ocelová hala
Počet uzlů | 178 |
Počet linií | 322 |
Počet prutů | 322 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 13 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 35,500 t |
Rozměry (metrické) | 25,010 x 6,900 x 12,000 m |
Rozměry (imperiální) | 82.05 x 22.64 x 39.37 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
