Při modelování statických nosných systémů, zejména hal, se může stát, že některé části konstrukce v oblasti základů, které nemají žádný vliv na navazující konstrukci, nejsou v programu RFEM nebo RSTAB modelovány. U halových konstrukcí se jedná například o železobetonové základové desky, základové pásy nebo tahové pásy mezi základy sloupů.

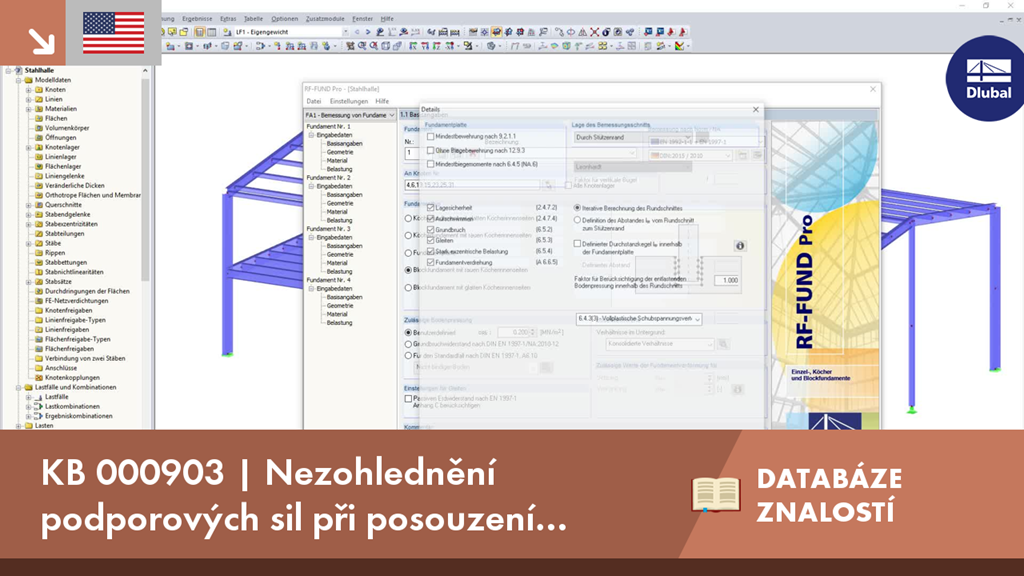

KB 000903 | Nezohlednění podporových sil při posouzení základových patek
![Nezohlednění podporových sil při posouzení základových patek](/cs/webimage/010246/3063902/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Import a export šablon základů](/cs/webimage/010173/2423312/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
![Databáze šablon základů](/cs/webimage/010191/3063849/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Oddělené zadání zatížení pro posouzení konstrukce a základů](/cs/webimage/010211/3063847/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Obecné informace](/cs/webimage/007078/1590972/000142-cs-png-png.png?mw=512&hash=7edd81656ee602fc18283f8aef09bb41ddc1b9aa)
- Dostupné typy základů:Čistá základová deska (volitelně bez výztuže)
- Kalichový základ s hladkými stěnami kalicha
- Kalichový základ s hrubou vnitřní stranou kalichu
- Blokový základ s hladkou vnitřní stranou
- Blokový základ s hrubou vnitřní stranou
- Posouzení podle norem EN 1992-1-1 a EN 1997-1
- Pro Eurokód 2 a Eurokód 7 jsou k dispozici tyto národní přílohy:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
-
BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
-
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
-
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
-
ČSN EN 1992-1-1/NA:2016-05 | ČSN EN 1997-1/NA:2014-06
-
BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
-
Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Automatický výpočet rozhodujícího zatížení na základě zatěžovacích stavů
- Možnost zadání dodatečných podporových sil
- Návrh výztuže horní a dolní desky základu s ohledem na vhodnou kombinaci výztužné sítě a prutové výztuže
- Možnost individuálních úprav navržené výztuže
- Zobrazení výztuže základu v podrobných výkresech
- Tabulkové a grafické znázornění výsledků
- Vizuální zobrazení základu včetně sloupu a výztuže ve 3D renderování
![Přípustný tlak zeminy pro normální případ nesoudržné zeminy](/cs/webimage/007079/1590991/000143-cs-png.png?mw=512&hash=62eb7bd8a935f4355b0c5c47dfd22fb39cec7654)
Základy se vyberou prostřednictvím podpor v uživatelském prostředí programu RFEM/RSTAB a přiřazením příslušných zatěžovacích stavů. Všechny ostatní detaily základu lze rychle a snadno definovat v přehledně uspořádaných vstupních tabulkách.
Kromě podporových sil je možné z programu RFEM/RSTAB převzít další zatížení, která se zohlední při dimenzování základů. Jsou to například:
- Stálé rovnoměrné plošné zatížení způsobené nadnásypem
- Záporné zatížení na plochu; například kvůli provozu
- Stav hladiny spodní vody pro zohlednění vztlaku
- Osamělá zatížení na základovou desku v libovolné poloze
- Liniová zatížení na základovou desku s libovolným průběhem
![kalichová výztuž](/cs/webimage/007081/1591033/000145-cs-png-png.png?mw=512&hash=f9a1ffb643b09eded860dd62ff5bda56db1673a1)
Přídavný modul navrhne výztuž horní a dolní plochy základu. Program automaticky vyhledá nejvýhodnější kombinaci výztuže s výztužnou sítí a přidanými výztužnými pruty. Podle potřeby mohou být výztužné pruty rozloženy do dvou oblastí vyztužení. V návrhu výztuže lze provádět další změny:
- Použití jiného typu výztužné sítě
- Individuální nastavení průměru a odstupňování přidaných výztužných prutů
- Libovolné nastavení šířky oblastí vyztužení
- Individuální odstupňování výztuže
Výsledný návrh včetně výztuží se zobrazí ve 3D renderování. V renderování a až v sedmi různě dimenzovaných výkresech výztuže připravených pro stavbu poskytuje modul návrh řešení pro posouzení kalicha. Zde je také možné upravit počet, polohu, průměr a vzdálenost použitých prutů výztuže. Zároveň lze definovat vlastní tvar třmínků.
Rozměry základové desky i kalicha lze uživatelsky definovat nebo dimenzovat pomocí modulu RF-/FOUNDATION Pro. V přehledně uspořádaných oknech se zobrazí výsledky každého provedeného posouzení včetně všech mezihodnot. Výsledky se mohou přidat do tiskového protokolu ve zkrácené podobě, což umožňuje snadnou dokumentaci statického posudku.
![Rozhodující posouzení](/cs/webimage/007080/1591013/000144-cs-png.png?mw=512&hash=aa2e941b50c41d33bbd2e560d4736e16397d8a49)
Přídavný modul provádí tato posouzení:
- Posouzení statické rovnováhy
- Posouzení bezpečnosti proti vztlaku
- Posouzení bezpečnosti při porušení únosnosti zeminy (tlak na základovou spáru)
- Posouzení bezpečnosti při zatížení s velkými excentricitami
- Posouzení na pootočení základu a omezení trhliny
- Posouzení na usmyknutí
- Výpočet sedání
- Posouzení na ohyb desky a kalicha
- Posouzení na protlačení
Rozměry základů i kalicha lze volně definovat nebo dimenzovat pomocí přídavného modulu. Stanovenou výztuž lze ručně upravit. V takovém případě se posouzení automaticky aktualizují.
