V grafickém zobrazení výsledků programu RF-CONCRETE Surfaces v programu RFEM je možné zobrazit směr výztuže pomocí šipky výztuže, která symbolizuje směr výztuže.
To je předvedeno na tomto modelu.
Model použitý v

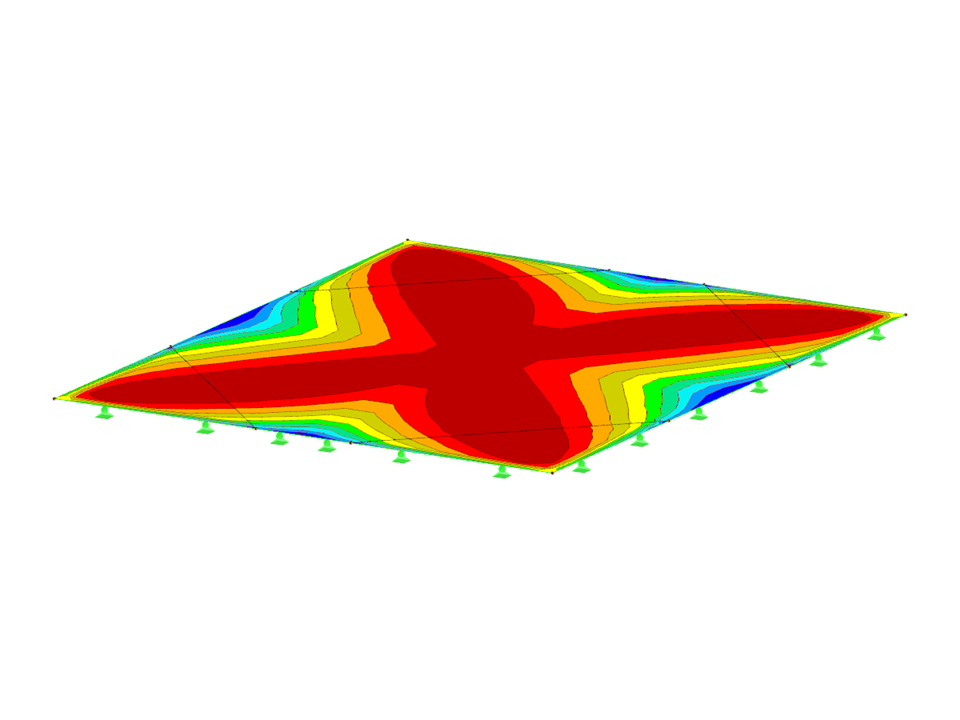

Železobetonová deska
| Počet uzlů | 12 |
| Počet linií | 16 |
| Počet prutů | 0 |
| Počet ploch | 5 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 6,502 t |
| Rozměry (metrické) | 4,200 x 0,000 x 5,160 m |
| Rozměry (imperiální) | 13.78 x 0 x 16.93 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
