V programu RFEM 5 lze aktivovat vizualizaci směru výztuže i dodatečně. Jednak je možné zobrazit směr výztuže pomocí šipky a kromě toho je možné nasměrovat výsledné hodnoty výztuže ve směru zobrazené výztuže.
Databáze znalostí

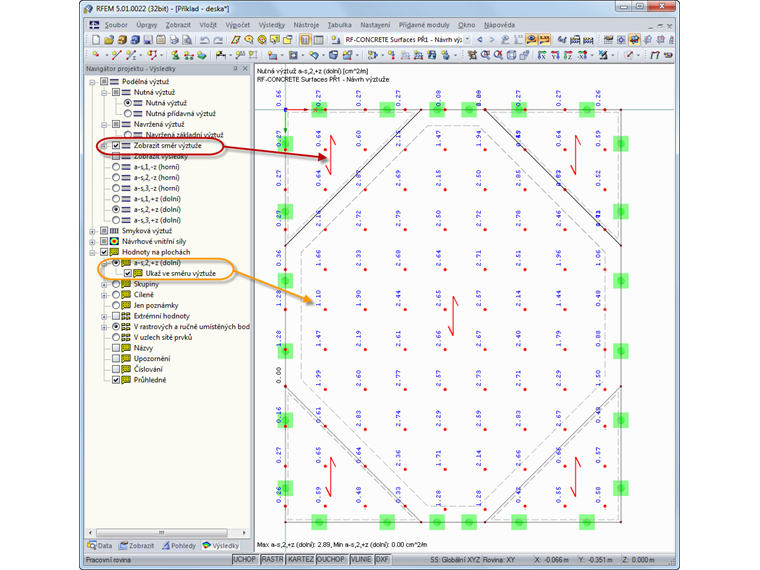

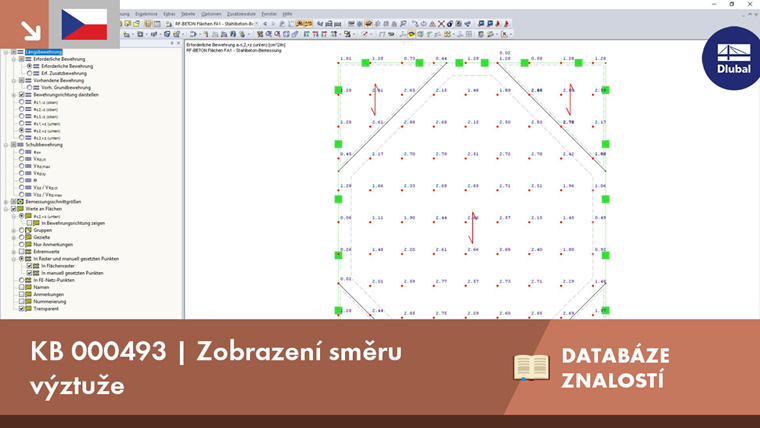

Zobrazení směru výztuže
Návrh výztuže ploch se provádí v modulu RF-CONCRETE Surfaces pomocí volně definovatelné výztužné sítě. V grafickém zobrazení výsledků programu RF-CONCRETE Surfaces v programu RFEM je možné zobrazit směr výztuže pomocí šipky výztuže, která symbolizuje směr výztuže.
Databáze znalostí
Autor
Ing. Meierhofer vede vývoj programů pro betonové konstrukce a podporuje tým péče o zákazníky při dotazech týkajících se posouzení konstrukcí ze železobetonu a předpjatého betonu.
