V roce 2017 se společnost Scaldaferro z italského Dola na Benátsku, výrobce tureckého medu a vlastník někdejšího hostince Locanda alla Posta, obrátila na firmu Ri-Legno S.r.l. z Trenta, přední společnost v oblasti posudků a rekonstrukcí dřevěných konstrukcí, s požadavkem provést renovační práce na dřevěné střeše o rozměrech 17 m x 16 m zmíněného hostince.
Stávající střecha byla natolik zchátralá a jevila známky opotřebení takového rozsahu, že se společnost Ri-Legno po pečlivém přezkoumání rozhodla střechu postavit zcela znovu jako věrnou kopii původního stavebního projektu.
Ri-Legno S.r.l.
Via della Cooperazione, 163-167
38123 Trento, Itálie
www.ri-legno.it
Deformace při zdvihu (© Ri-Legno Srl)
Stávající střecha byla natolik zchátralá a jevila známky opotřebení takového rozsahu, že se společnost Ri-Legno po pečlivém přezkoumání rozhodla střechu postavit zcela znovu jako věrnou kopii původního stavebního projektu.
Ri-Legno S.r.l.
Via della Cooperazione, 163-167
38123 Trento, Itálie
www.ri-legno.it
Deformace při zdvihu (© Ri-Legno Srl)

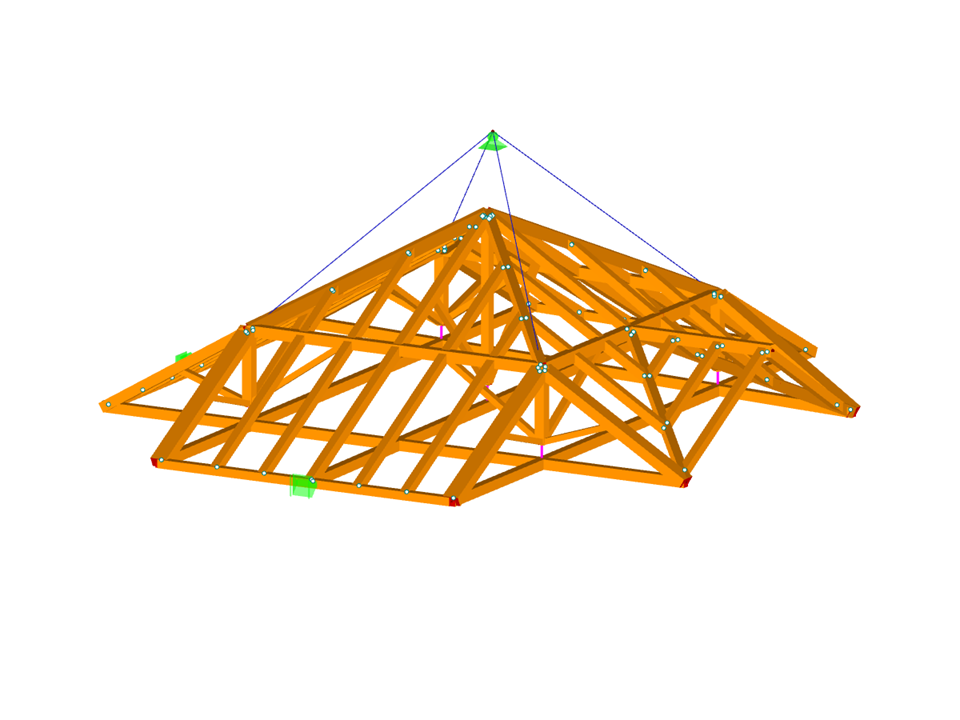

Rekonstrukce střešní konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 107 |
| Počet linií | 190 |
| Počet prutů | 190 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 12,627 t |
| Rozměry (metrické) | 17,319 x 15,238 x 6,885 m |
| Rozměry (imperiální) | 56.82 x 49.99 x 22.59 feet |
| Verze programu | 5.23.01 |
