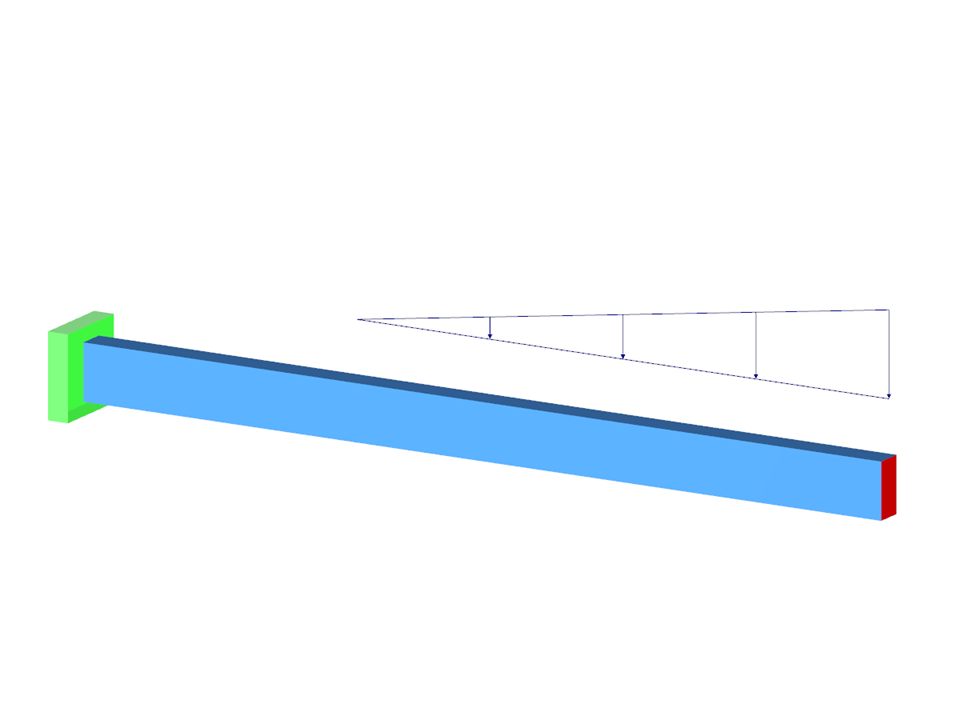

Stáhněte si konzolový model konzoly a otevřete ho v programu RFEM 5 pro analýzu konečných prvků.
Tento model byl představen ve videu „Modelování v programu RFEM 5 | 002 Konzola "vytvořeno.
Model použitý v
Modelování s programem RFEM 5 | 002 Konzola
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 1 |
| Rozměry (metrické) | 3,144 x 0,288 x 0,288 m |
| Rozměry (imperiální) | 10.31 x 0.94 x 0.94 feet |
| Verze programu | 5.21.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
