Průřez a materiál

Jak již bylo vysvětleno v kapitole Form-finding , proces form-finding je v zásadě zcela nezávislý na tuhosti použitých materiálů. To znamená, že plocha z betonu nebo oceli má stejný tvar při stejných okrajových podmínkách a stejném předpětí. Je však třeba poznamenat, že tuhost systému může mít v zásadě vliv na tvar.

Tvar poddajné konstrukce jednoznačně vyplývá ze zadaných okrajových podmínek a z rovnovážného předpětí nebo z okrajových podmínek a z rovnovážného systému předpětí a zatížení (přetlak, vlastní tíha).

Lana

A lano je Typ prutu v programu RFEM. Lana je možné namáhat pouze tahem. Tak lze zohlednit lanové řetězce iteračním výpočtem podle analýzy velkých deformací se zohledněním podélných a příčných sil. Lana jsou vhodná pro modely, u nichž mohou nastat velké deformace s příslušnými změnami vnitřních sil.

Průřez

V naší databázi je uloženo mnoho průřezů. Knihovna průřezů obsahuje také předdefinované průřezy pro kabel, který lze zobrazit pomocí filtru Tvar → Kabely.

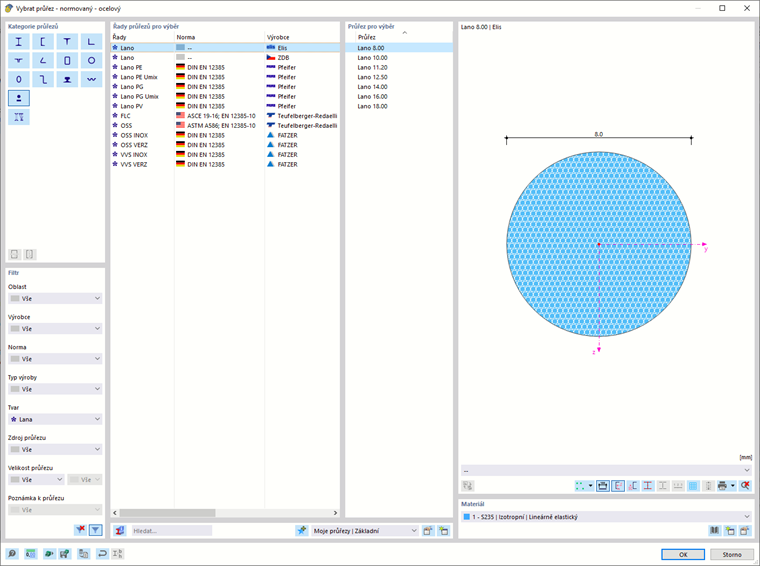

Prutové profily - tvar: Lana

Materiál lana

Vlastnosti mnoha materiálů jsou uloženy v rozsáhlé databázi. U kabelů jsou také předdefinované materiálové vlastnosti v Material Library, kterou lze zobrazit pomocí filtru Podtyp materiálu → Kabel.

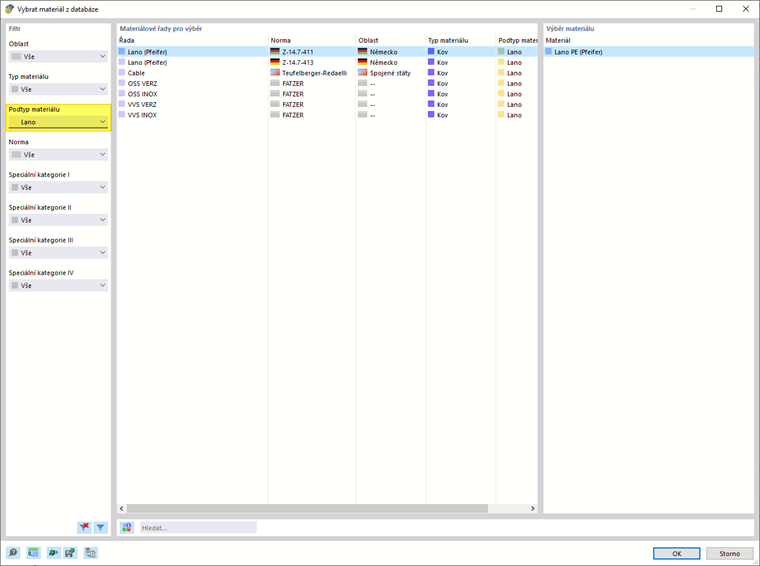

Materiál - podtyp: Lana

Vlastnosti příslušného materiálu lze zkontrolovat obvyklým způsobem. Jsou známy pouze základní vlastnosti lana. Pevnosti se v těchto materiálech neukládají.

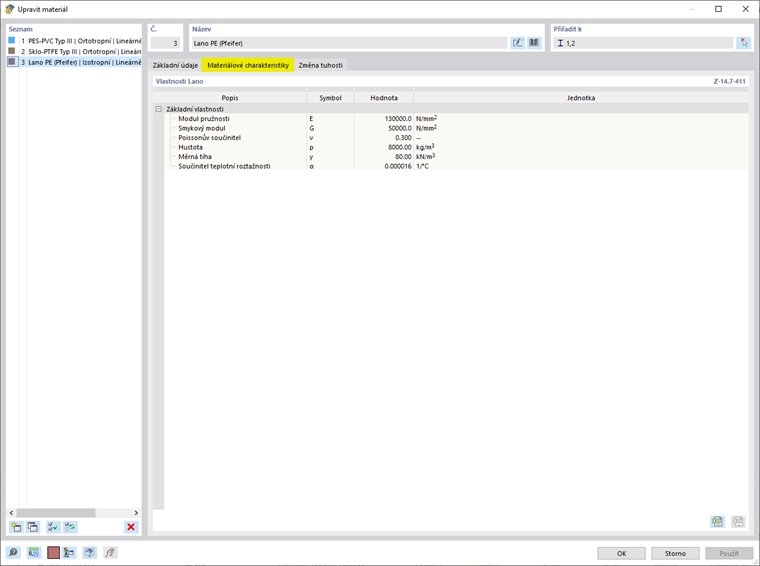

Materiálové charakteristiky: Vlastnosti lana

Posouzení lze provést pomocí addonu Analýza napětí-přetvoření. Tipy pro posouzení najdete v tomto odborném článku.

Membrána

U lehkých plošných nosných konstrukcí existuje celá řada technických membrán.

• polyesterová tkanina (PES) potažená polyvinylchloridem (PVC) → název PES/PVC,
• polyesterová jednosměrná výztuž (PES) potažená polyvinylchloridem (PVC),
• skleněná tkanina potažená polytetrafluoroethylenem (PTFE) → název sklo/PTFE
• polyesterová tkanina (PES) potažená polyolefinem,
• polyesterová tkanina (PES) potažená fluoroplastem,
• skleněná tkanina potažená silikonem,
• otevřená a uzavřená mřížková tkanina,
• nepotahované a přírodní tkaniny
• etylen-tetrafluorethylenové fólie → název ETFE

V závislosti na různých vlastnostech daného projektu je třeba tyto materiály vybrat pro každé stavební zadání. Co se týče statického výpočtu, mají všechny produkty různé nosné vlastnosti, které se mohou lišit v každé výrobní šarži.

Tloušťka

Tloušťky jsou vyžadovány pro zadání ploch. Vlastnosti tloušťky mají vliv na tuhost plochy. Při práci s tkaninovými materiály se konstantní tloušťka normalizuje na referenční tloušťku t_ref = 1 mm. Tato referenční tloušťka je uložena ve vlastnostech materiálu.

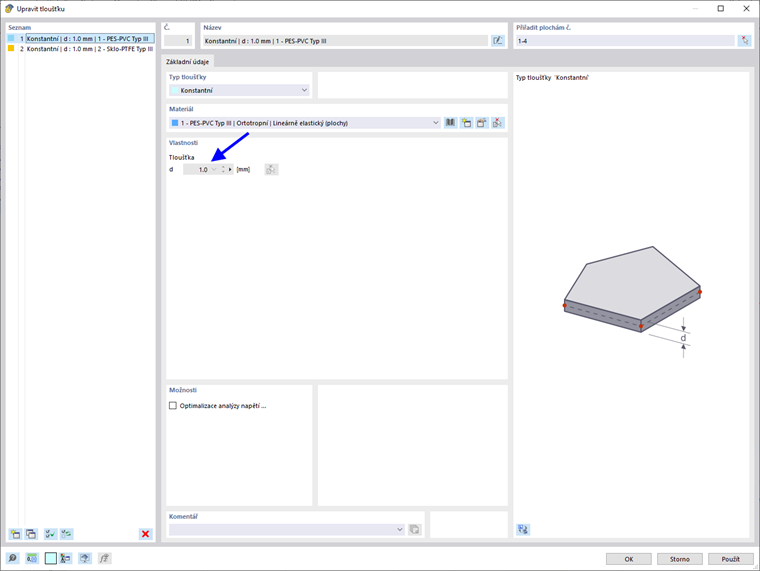

Typ tloušťky konstantní - tkanina

Materiál membrány

Vlastnosti mnoha materiálů jsou uloženy v rozsáhlé databázi. V [[https://www.dlubal.com/cs/stahovani-a-informace/documents/online-manuals/rfem-6/000077 Material Library{%\jsou také předdefinované materiálové vlastnosti pro membrány }, kterou lze zobrazit pomocí filtru Typ materiálu → Tkanina.

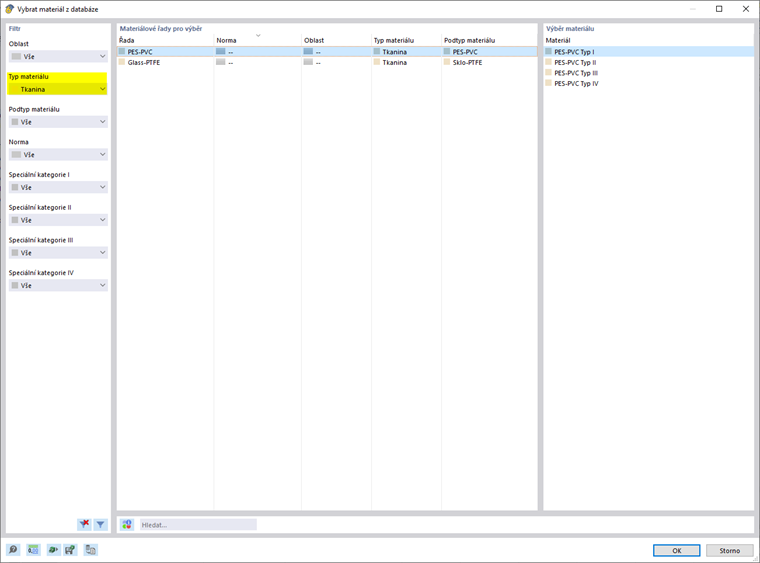

Materiál - typ materiálu: Tkanina

Vlastnosti příslušného materiálu lze zkontrolovat obvyklým způsobem. Základní vlastnosti membrány jsou známé. Pevnosti se ukládají pro osnovu a útek.

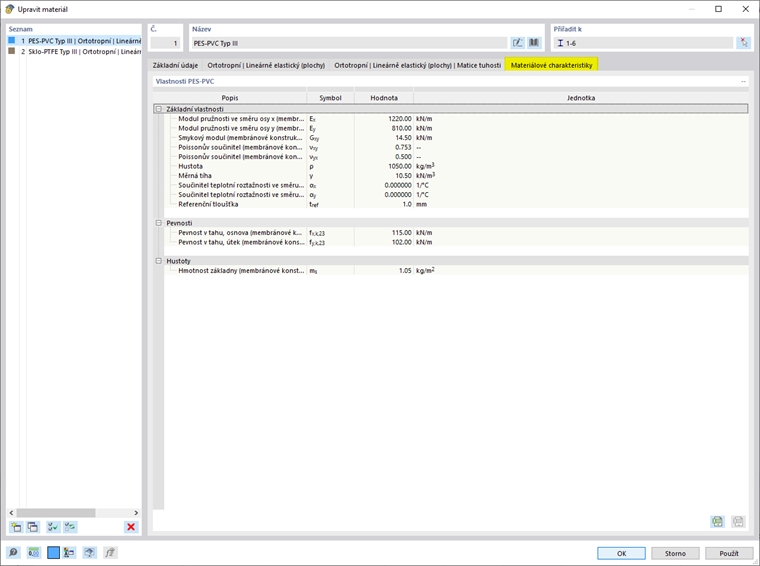

Materiálové charakteristiky: Vlastnosti membrány

Posouzení lze provést pomocí addonu Analýza napětí-přetvoření. Tipy pro posouzení najdete v tomto odborném článku.
