Přídavný modul RF-TOWER Structure pro RFEM 5

Přídavný modul RF-TOWER Structure pro RFEM 5

Přídavný modul RF-TOWER Structure vám inovativním způsobem usnadní práci při generování geometricky složitých 3D stožárových konstrukcí. Příhradové stožáry nebo stožáry mobilních operátorů lze snadno vytvořit na základě odpovídajících parametrů.

Kromě toho můžete také pomocí programu RF-TOWER Structure upravovat stávající modely z programu RFEM.

Banner | RSTAB-Zusatzmodul - Dynamická analýza
Přídavný modul RF-/TOWER Structure pro RFEM/RSTAB | Generování příhradových stožárových konstrukcí

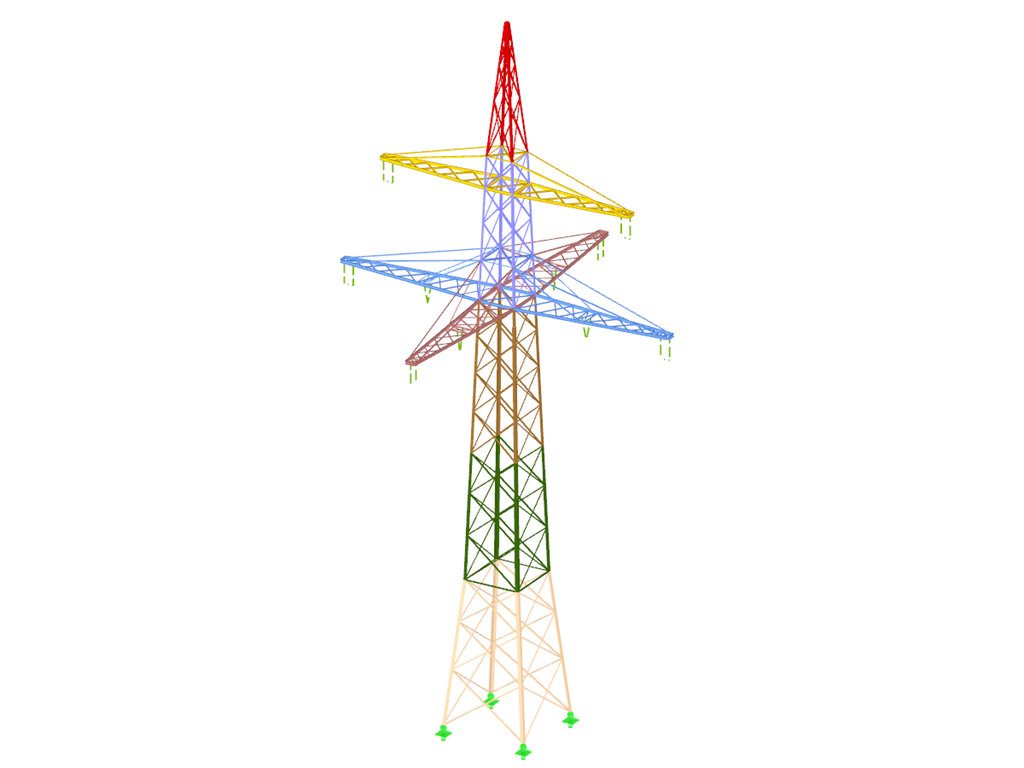

Ocelový stožár

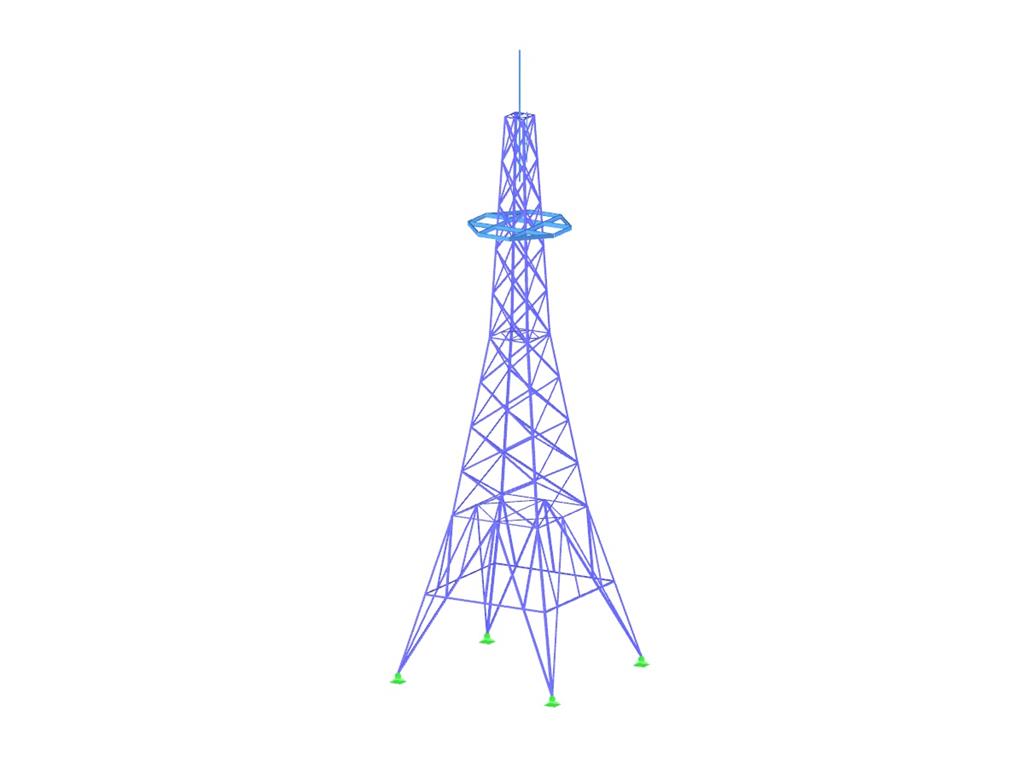

Ocelový stožár
RF-JOINTS Steel - Tower

Základní funkce

  • Generování stožárů trojúhelníkového nebo obdélníkového půdorysu
  • Přístup k rozsáhlým databázím materiálů a průřezů programu RFEM/RSTAB
  • Jednoduché zadání geometrie pomocí segmentů stožárů
  • Databáze svislých, vodorovných a vnitřních ztužení
  • Jednoduchý export vygenerovaných údajů o konstrukci do RFEM/RSTAB

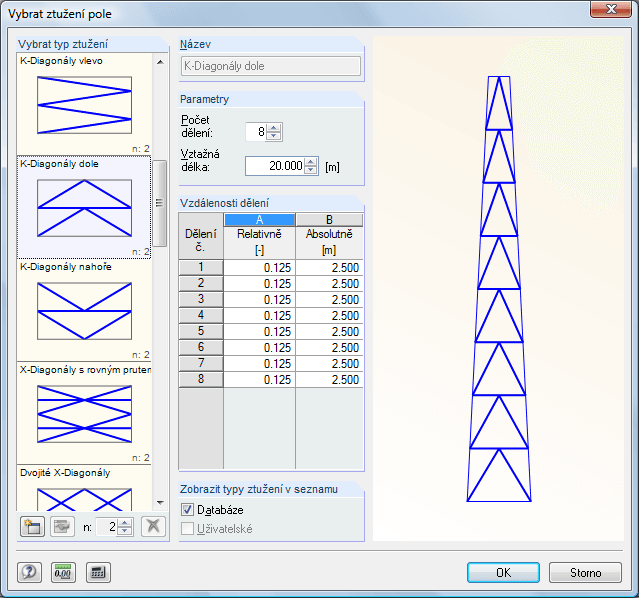

Benutzerdefinierte Ausfachung bearbeiten

Údaje

Nejdříve je třeba vybrat typ stožáru a příslušné materiály a průřezy. Geometrie stožáru se definuje na základě jednotlivých segmentů stožáru. Sklon prvků stožáru lze stanovit určením příslušné šířky nebo pomocí poměrného sklonu.

Po zadání ramen stožáru lze zadat různá vyztužení příhradového stožáru. Přitom je možné zadat podrobné údaje o svislých a vodorovných ztuženích nesymetrických stožárů, vodorovných pásech i vnitřních ztuženích. K dispozici je rozsáhlá databáze parametrizovaných typů ztužení.

Všechny vstupní tabulky obsahují interaktivní grafický náhled, který usnadňuje modelování stožáru.

Generierte Mastdaten

Generace

Po vygenerování modelu příhradového stožáru se vygenerovaná data zobrazí v přehledných tabulkách. Výstup obsahuje všechny údaje pro klouby na koncích prutů a vzpěrné délky.

Aby bylo možné data zkontrolovat graficky, funkce Prohlížeč nabízí zobrazení na celou obrazovku, které je k dispozici také ve vstupních tabulkách.

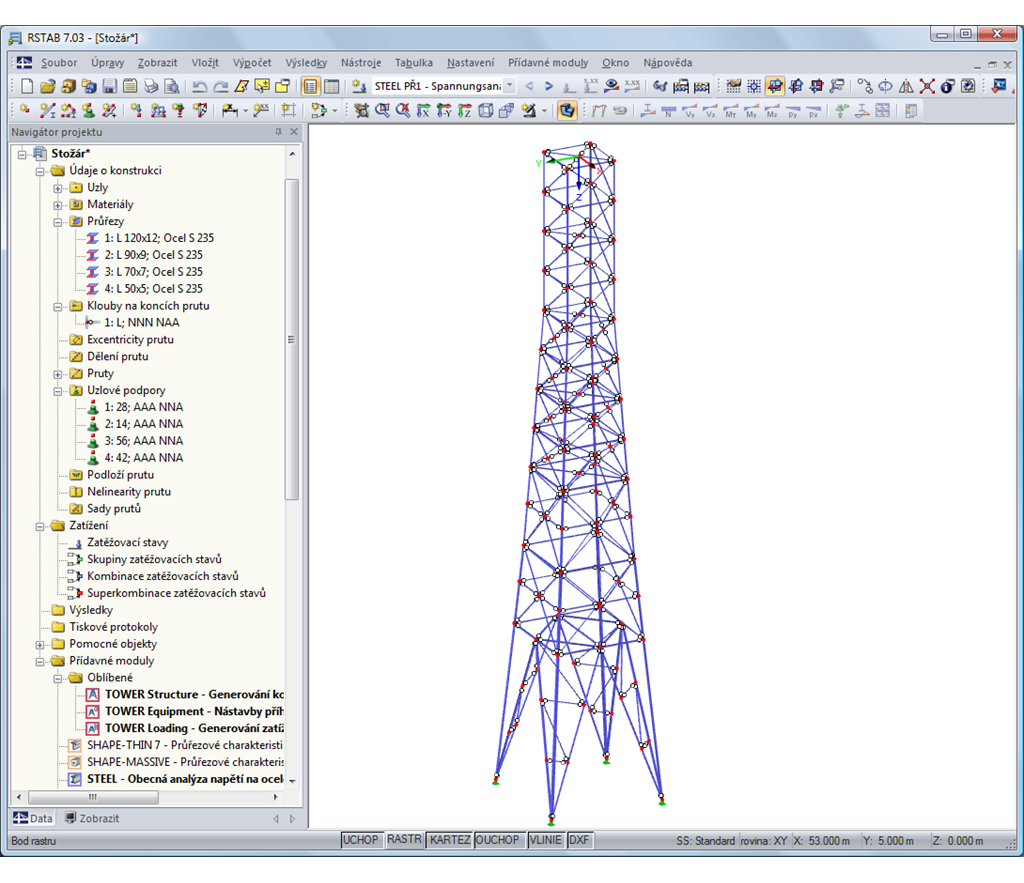

Mastdarstellungen in RFEM

Export

Vygenerovaný model lze jednoduše exportovat do programu RFEM/RSTAB jediným kliknutím myši.

Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Navíc je možné cíleně vybrat obsah tiskového protokolu a požadovaný rozsah výsledků pro jednotlivá posouzení.

E-shop

Sestavte si svůj individuální balíček programů! Veškeré ceny najdete v online přehledu.

Přejděte do e-shopu

Spočítejte si cenu

1 970,00 USD
+0,00 USD
RF-TOWER Structure
Celková částka 1 970,00 USD

Cena platí pro Spojené státy americké.
