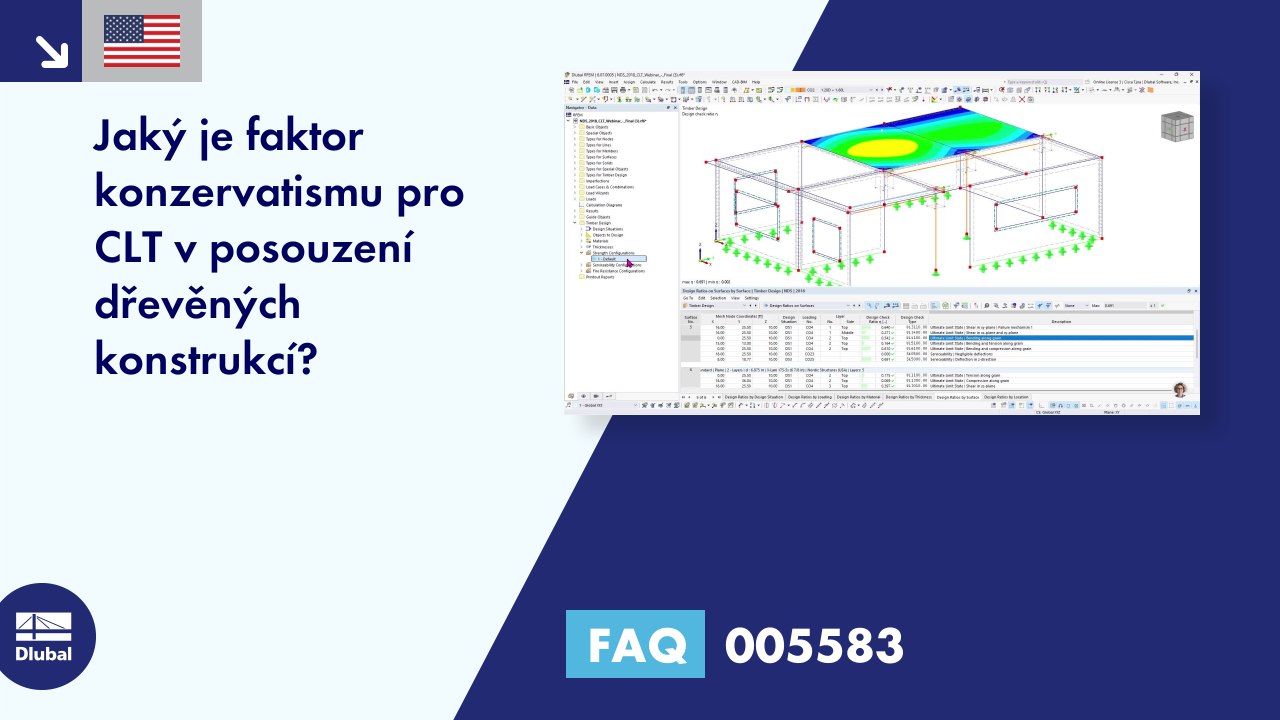

FAQ 005583 | Jaký je faktor konzervatismu pro CLT v posouzení dřevěných konstrukcí?

Dotaz:
Jaký je faktor konzervatismu pro CLT v posouzení dřevěných konstrukcí?

Odpověď:
Při posouzení desek z křížem lepeného dřeva (CLT) by se měly vypočítané momentové únosnosti v hlavním směru pevnosti (β = 0°) vynásobit 0,85 podle Amerického národního institutu pro normy ANSI/APA PRG 320.

Tato hodnota je v addonu Posouzení dřevěných konstrukcí známá jako součinitel konzervatismu C-con a lze ji upravit v konfiguraci únosnosti pro NDS.

► Obrázek | Konfigurace mezního stavu únosnosti https://www.dlubal.com/cs/img/051758

► Obrázek | Posouzení https://www.dlubal.com/cs/img/051759
