Dotaz:

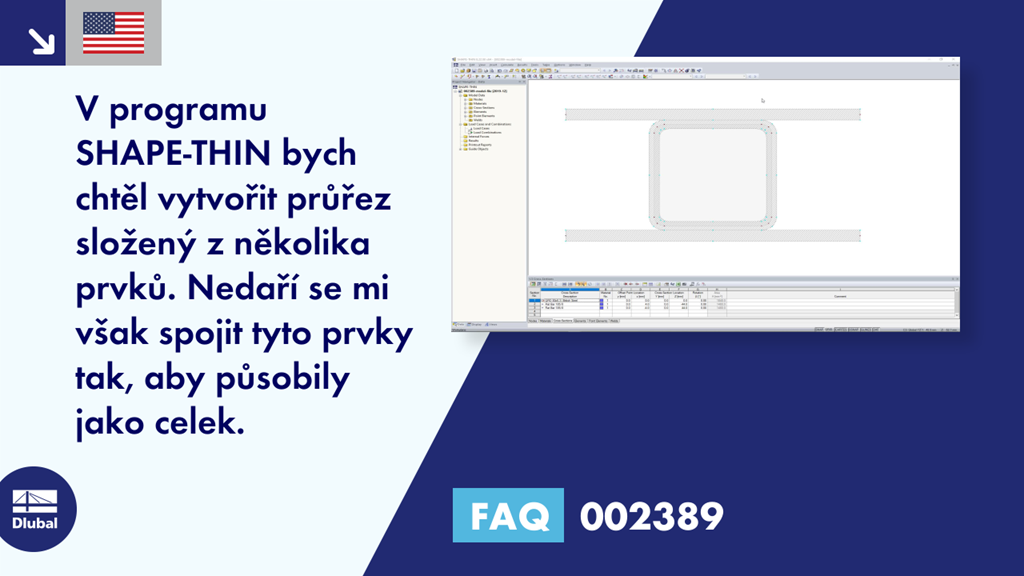

V programu SHAPE-THIN bych chtěl vytvořit průřez složený z několika prvků. Nedaří se mi však spojit tyto prvky tak, aby působily jako celek.
Odpověď:
Prvky jsou navzájem spojené, pokud mají společný uzel. Prvky 1 a 2 znázorněné na Obrázku 01 jsou tak spojené pomocí uzlu 2.
Pokud není k dispozici žádný společný uzel, lze smykově tuhé spojení vytvořit také pomocí nulového prvku. Pro nulový prvek je tloušťka t nulová. Tloušťka pro přenos smyku t * však musí být větší než nula. Stanovení tloušťky pro přenos smyku t* je vyžadováno pro nulové prvky, které nejsou ovlivněné "normálními" prvky (t 0) po celé jejich délce. Přitom doporučujeme zadat tloušťku nejtenčího prvku, který sousedí s nulovým prvkem.
Nulový prvek je možné zadat ručně, nebo ho lze vytvořit pomocí funkce "Spojit uzel a prvek". Přitom je nutné zajistit, aby spojení bylo vždy provedeno pomocí uzlů prvků, nikoliv pomocnými body (Obrázek 02).
Pokud chceme spojit prvky s průřezy, je třeba předem rozložit průřezy na jednotlivé prvky pomocí funkce "Rozložit průřez na prvky" (Obrázek 03). Na postup je možné se podívat v připojeném videu.
