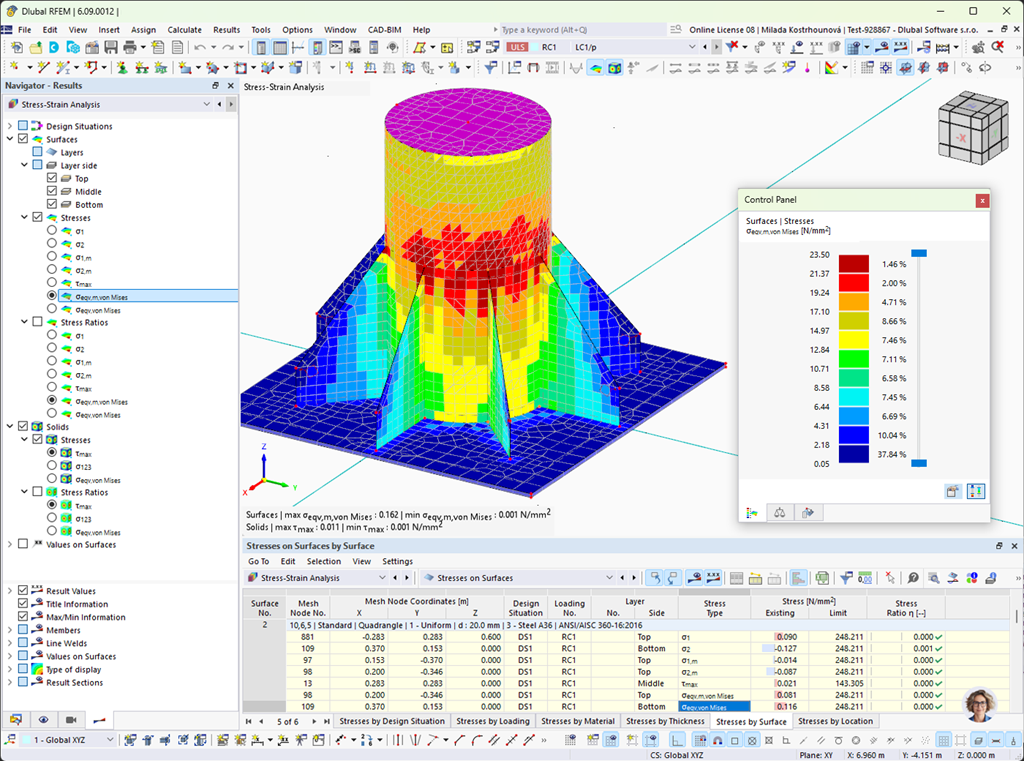

Nelineární chování materiálu | Izotropní | Nelineární elastický (pruty, plochy/tělesa)

Cílem použití programů RFEM 6 a Blender s addonem Bullet Constraints Builder je získat grafické znázornění kolapsu modelu na základě simulace reálných fyzikálních dějů. RFEM 6 slouží jako zdroj geometrie a údajů pro simulaci. Je to další příklad, proč je důležité mít naše programy tzv. BIM Open, aby bylo možné realizovat spolupráci napříč softwarovými doménami.

Větrolamy jsou speciální tkaninové konstrukce, které chrání životní prostředí před škodlivými chemickými částicemi, omezují větrnou erozi a pomáhají zachovat cenné zdroje. Programy RFEM a RWIND se používají pro analýzu větrolamů jako programy pro jednosměrnou interakci proudění a konstrukce (FSI).
V tomto příspěvku ukážeme, jak lze provést statické posouzení větrolamů pomocí programů RFEM a RWIND.

Zohlednění účinků p-δ druhého řádu v programech RFEM 6 a RSTAB 9

Věděl/a jste, že...? Na rozdíl od jiných materiálových modelů není pracovní diagram pro tento materiálový model antimetrický vzhledem k počátku. Tento materiálový model můžete použít například pro modelování chování drátkobetonu. Další informace o modelování drátkobetonu najdete v tomto odborném článku: Stanovení materiálových vlastností drátkobetonu a jeho použití v programu RFEM

U tohoto materiálového modelu je izotropní tuhost redukována skalárním parametrem poškození. Tento parametr poškození se stanoví na základě průběhu napětí, které je definováno v diagramu. V tomto případě se nezohledňuje směr hlavních napětí, ale dochází k poškození ve směru srovnávacího poměrného přetvoření, které zahrnuje také třetí směr kolmý na rovinu. Tahové a tlakové oblasti tenzoru napětí jsou řešeny odděleně. Přitom platí vždy různé parametry poškození.

Velikost "referenčního prvku" určuje, jak se má přetvoření v oblasti trhlin přizpůsobit délce prvku. Při přednastavené nulové hodnotě nedochází ke změně měřítka. Tímto způsobem se téměř realisticky modeluje materiálové chování drátkobetonu.

Theoretische Hintergründe zum Materialmodell 'Isotrop Beschädigung' können Sie im Fachbeitrag nachlesen: Nelineární materiálový model Poškození .

Věděli jste, že...? Při odlehčování konstrukčního prvku s plastickým materiálovým modelem zůstává, na rozdíl od materiálového modelu izotropní | Nelineárně elastický, po úplném odlehčení zbytkové přetvoření.

Vybrat lze jeden ze tří různých typů zadání:

• Standardní (zadání srovnávacího napětí, při kterém materiál zplastizuje)
• Bilineární (zadání srovnávacího napětí a modulu zpevnění)
• Pracovní diagram: zadání polygonálního pracovního diagramu
• Možnost uložit nebo načíst diagram
• Rozhraní na MS Excel

Pokud konstrukční prvek z nelineárního elastického materiálu opět odlehčíte, vrátí se přetvoření stejnou cestou zpět. Při úplném odlehčení nezůstává na rozdíl od materiálového modelu Izotropní ||Plastický žádné zbytkové přetvoření.

Vybrat lze jeden ze tří různých typů zadání:

• Standardní (zadání srovnávacího napětí, při kterém materiál zplastizuje)
• Bilineární (zadání srovnávacího napětí a modulu zpevnění)
• Pracovní diagram:
• Zadání polygonálního pracovního diagramu
• Možnost uložit nebo načíst diagram
• Rozhraní na MS Excel

Základní informace o tomto materiálovém modelu najdete v odborném článku: Pravidla pro tečení v izotropním nelineárním elastickém materiálovém modelu .
