Přírůstky zatížení a nelineární materiály

Je možné nastavit přírůstky zatížení, uložit výsledky každého kroku a zobrazit, v kterém přírůstku zatížení materiál zplastizuje?


Odpověď:

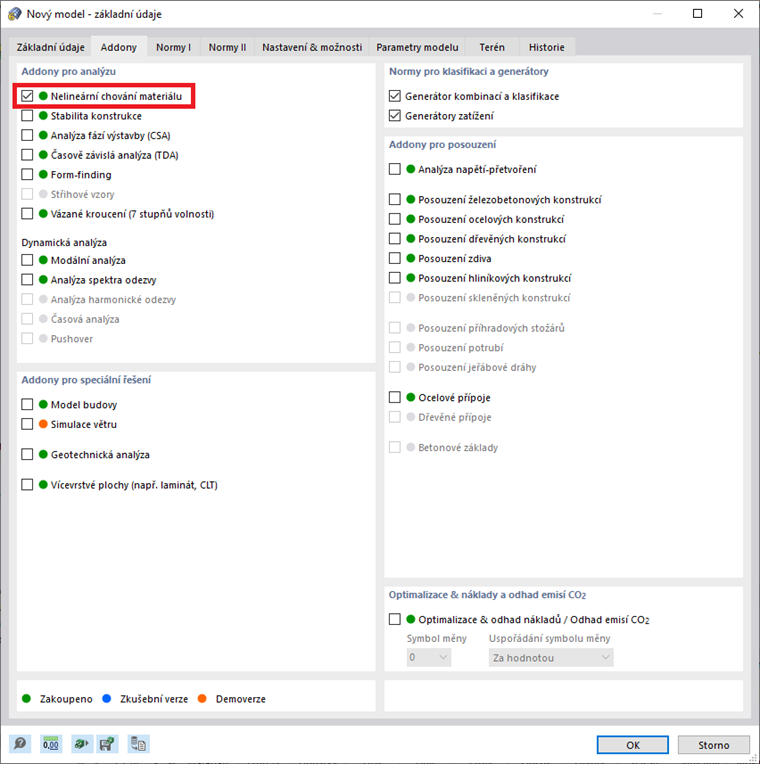

Pro nelineární chování materiálu v programu RFEM 6 nebo RSTAB 9 je třeba aktivovat addon Nelineární chování materiálu.

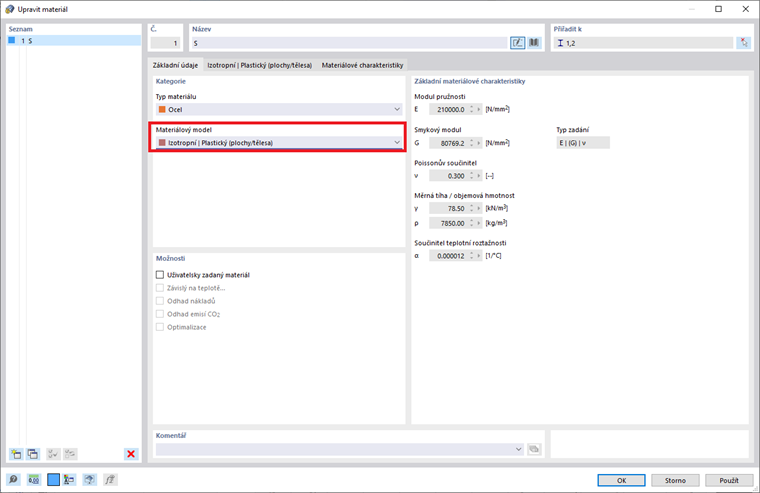

Materiálový model by pak měl být změněn ze standardního nastavení "Lineárně elastický" na příslušný "Plastický" v dialogu Upravit materiál v závislosti na tom, zda je prvek 1D prut, 2D plocha nebo 3D těleso.

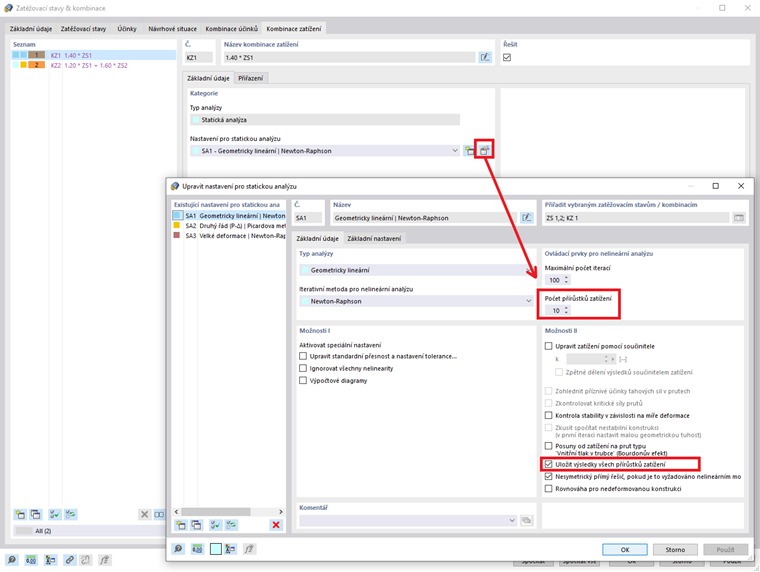

Nakonec je třeba upravit Nastavení pro statickou analýzu tak, že zadáte počet přírůstků zatížení a zaškrtnete políčko "Uložit výsledky všech přírůstků zatížení".

Po výpočtu je možné zobrazit všechny výsledky v navigátoru Výsledky po jednotlivých přírůstcích zatížení.
