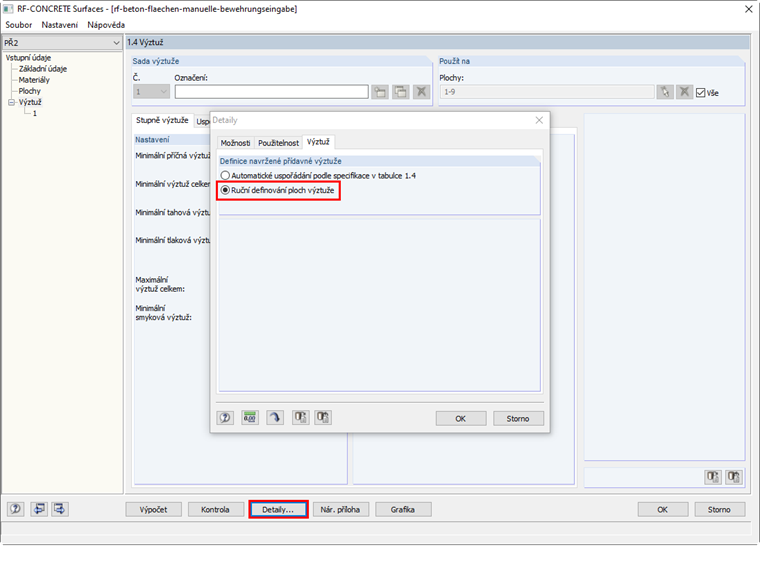

Pokud v přídavném modulu RF-CONCRETE Surfaces provádím "Ruční definování ploch výztuže", musím potom vyztužit celý konstrukční prvek? Nebo aplikuje RF-CONCRETE Surfaces nutnou výztuž v oblastech, kde jsem neprováděl žádné ruční zadání?

Q: Pokud v přídavném modulu RF-CONCRETE Surfaces provádím "Ruční definování ploch výztuže", musím potom vyztužit celý konstrukční prvek? Nebo aplikuje RF-CONCRETE Surfaces nutnou výztuž v oblastech, kde jsem neprováděl žádné ruční zadání?

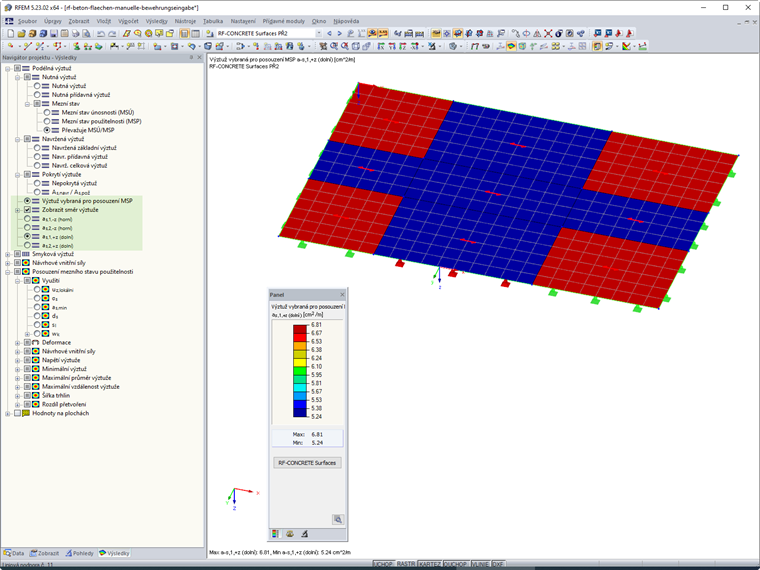

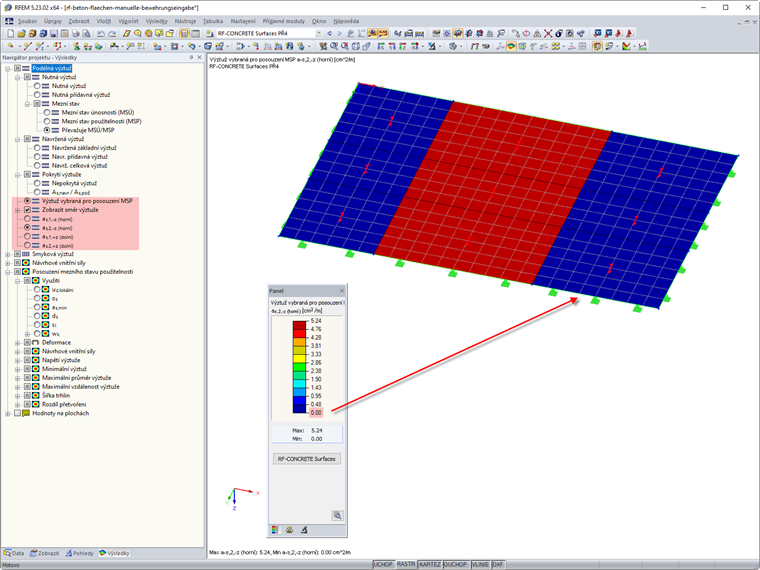

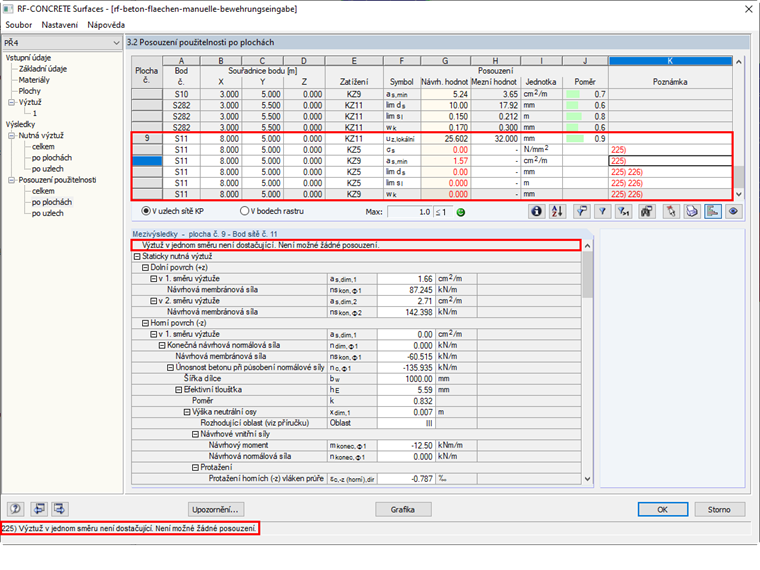

Stanovení staticky nutné výztuže (MSÚ) je nejdříve nezávislé na ručním zadání ploch výztuže.Pokud však chceme provést posouzení mezního stavu použitelnosti, je třeba ručně přiřadit výztuž všem plochám vybraným pro posouzení v přídavném modulu RF-CONCRETE Surfaces.Pokud tak neučiníte, přídavný modul RF-CONCRETE Surfaces nebude v místě posouzení MSP aplikovat žádnou výztuž. Staticky nutná výztuž se zde nepřevezme.Ve výsledkové tabulce 3.x se v tomto případě (pro nevyztužené plochy) zobrazí zpráva, že výztuž není dostatečně definována. Pro tyto plochy se neprovádí žádná posouzení.
