Zarovnání malých svarů na desce sloupu

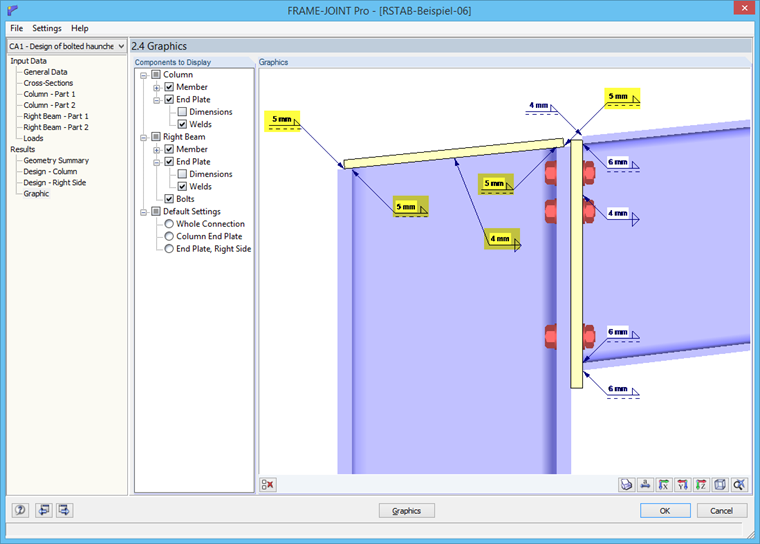

Svary v krycím plechu sloupu jsou velmi malé. Jaký je důvod?


Odpověď:

Ze vzorců EN 1993‑1‑8 je zřejmé, že mezní tahové síly čelní desky nosníku se přenášejí do pásnice sloupu a odtud přímo do stojiny sloupu.

Horní čelní deska tak není těmito silami plně namáhána.

Z čistě konstrukčních důvodů je krycí plech sloupu k dispozici pro vyztužení a omezení pole boulení a v případě nutnosti diagonální výztuhy se používá pro přenos částečné síly, která se do výztuhy přenáší.


Autor

Pan Fröhlich poskytuje technickou podporu zákazníkům a je odpovědný za vývoj produktů pro ocelové konstrukce.

Reference
  1. EN 1993-1-8 Navrhování ocelových konstrukcí – Část 1-8: Posouzení styčníků. (2010). Berlín: Beuth Verlag GmbH


;
