Odpověď:
Pokud pásy nejsou spojité a diagonály jsou připevněné k pásům, může být nutné zadat mezilehlý prut.

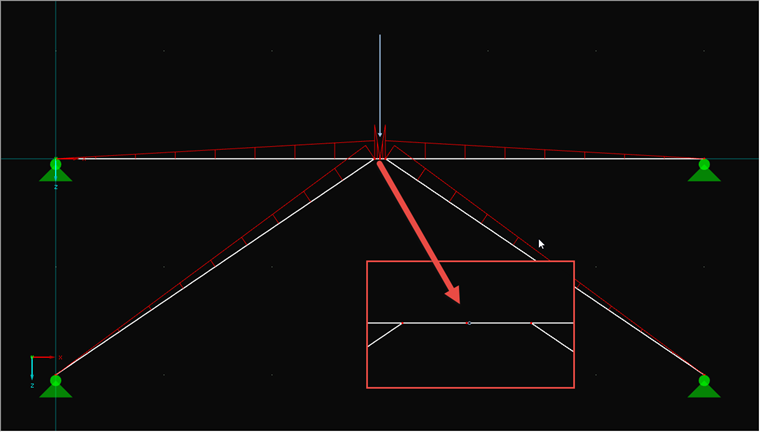

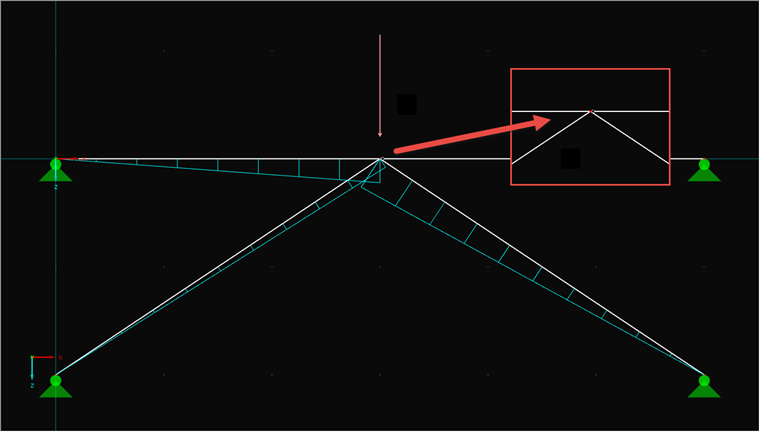

Na obrázku 1 je znázorněn systém, kde pás není spojitý, ale diagonály jsou s pásem pevně spojené. Pro přenos momentů diagonál na pás se musí diagonála dostat na pás před přípojem, jinak se moment diagonály přenese na protilehlý prut (viz obrázek 2).

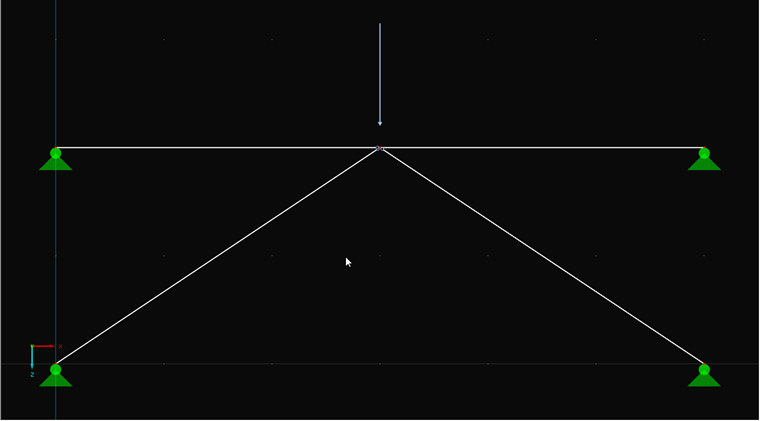

V případě, že jsou diagonály napojeny také klouby, je možné mezilehlý prut vynechat. Je třeba dát pozor, aby alespoň jeden prut nebyl napojen kloubově, aby se uzel spoje nemohl volně otáčet (viz obrázek 3).

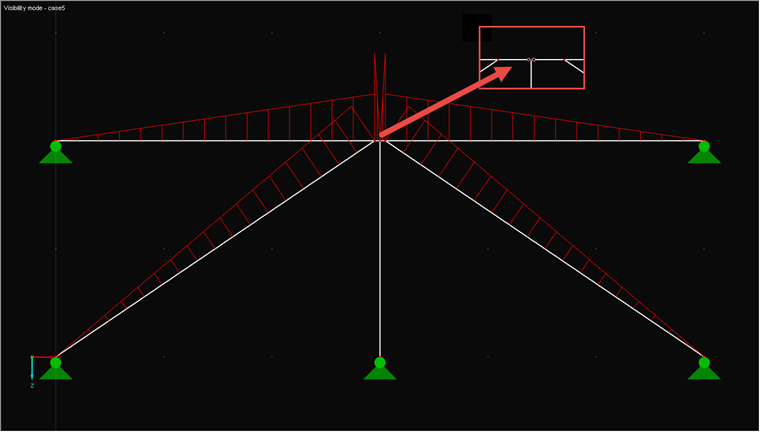

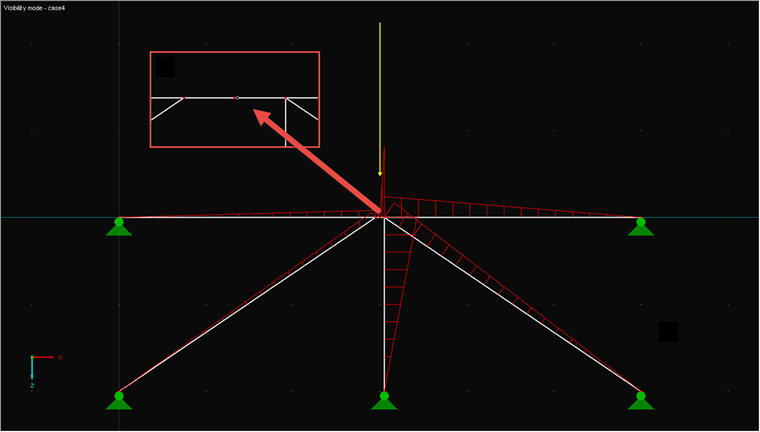

Pokud je použita svislice, musí být připojena na jednom z obou pásů nebo mezi oběma pásy. V obou případech vychází model z obrázku 1 a je třeba ho odpovídajícím způsobem změnit. Na obrázku 4 je znázorněn model se svislicí mezi pásy a na obrázku 5 je znázorněn model se svislicemi na pravém pásu.
