Rozhraní s programem RFEM 6: Autodesk Revit

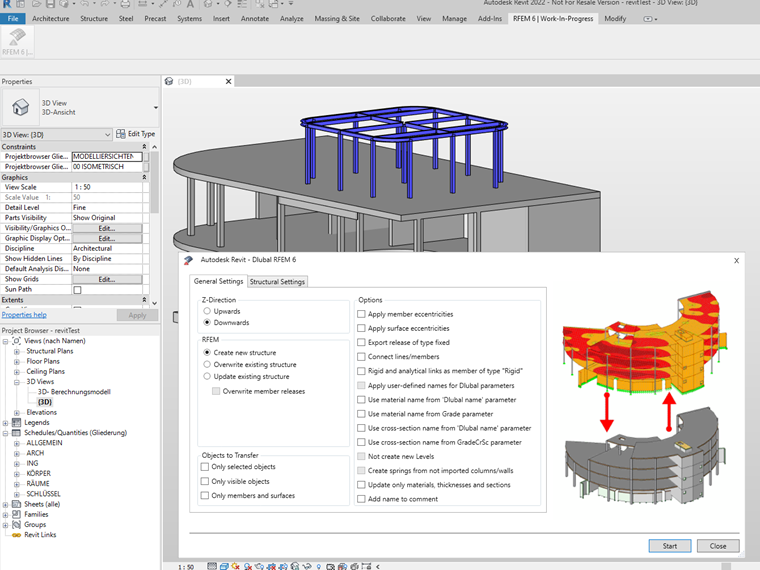

1 Obousměrná výměna dat s aplikací Revit

Obecné informace

Rozhraní s programem Autodesk Revit je součástí široké škály formátů pro výměnu dat, které Dlubal Software podporuje. Pokud tedy k programu RFEM 6 nebo RSTAB 9 nainstalujete Autodesk Revit a příslušný plug-in, máte toto rozhraní k dispozici a můžete vyměňovat data mezi těmito programy pro statickou analýzu a CAD.

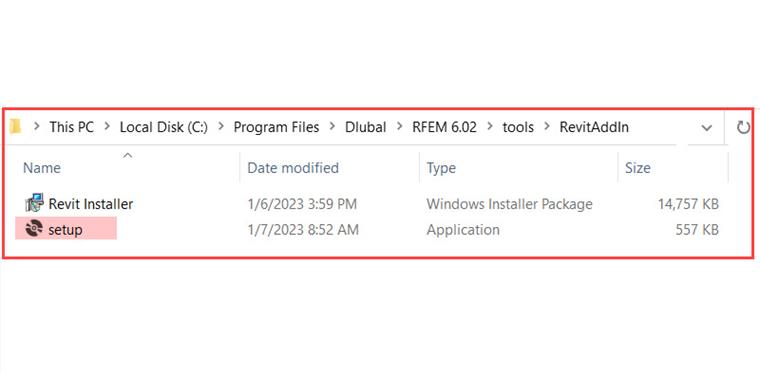

Mějte prosím na paměti, že instalace se liší od instalace pro RFEM 5 a RSTAB 8, kde se rozhraní s programem Autodesk Revit nainstaluje automaticky při instalaci programů RFEM nebo RSTAB. U programů RFEM 6 a RSTAB 9 je naproti tomu nutná ruční instalace plug-inu. K tomu je třeba přejít do složky podle obrázku 2 a spustit soubor .exe pro instalaci přímého rozhraní.

2 Revit plugin

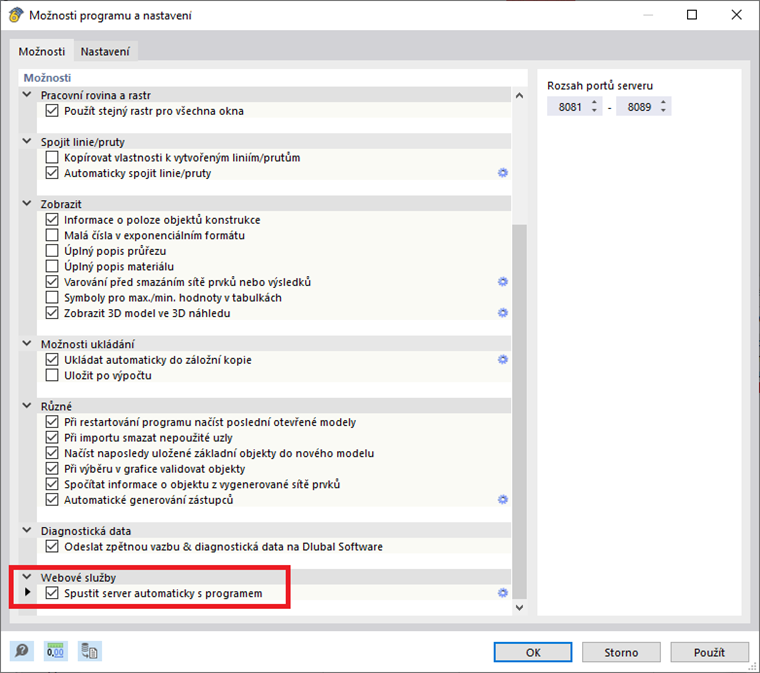

Pro komunikaci mezi Revitem a programy RFEM 6 / RSTAB 9 je v současné době nutná licence pro Webové služby, to ale nebude v budoucnu potřeba. V souvislosti s tím se prosím ujistěte, že v programu RFEM 6 v Možnostech programu v položce Webové služby je aktivována možnost "Spustit server automaticky s programem" (obrázek 3).

3 Možnosti programu a nastavení

Konstrukční objekty relevantní pro programy Dlubal v programu Revit

Autodesk Revit nabízí rozsáhlé možnosti vizualizace a speciální nástroje pro vytvoření analytického modelu, který lze po převedení do programu RFEM 6 nebo RSTAB 9 upravit a optimalizovat a provést statický výpočet. Vzhledem k tomu, že program RFEM/RSTAB je založen na objektově orientovaném modelu konstrukce a v programu Revit Structure na parametrickém modelu konstrukce, nedochází při výměně dat ke ztrátě inteligence objektů.

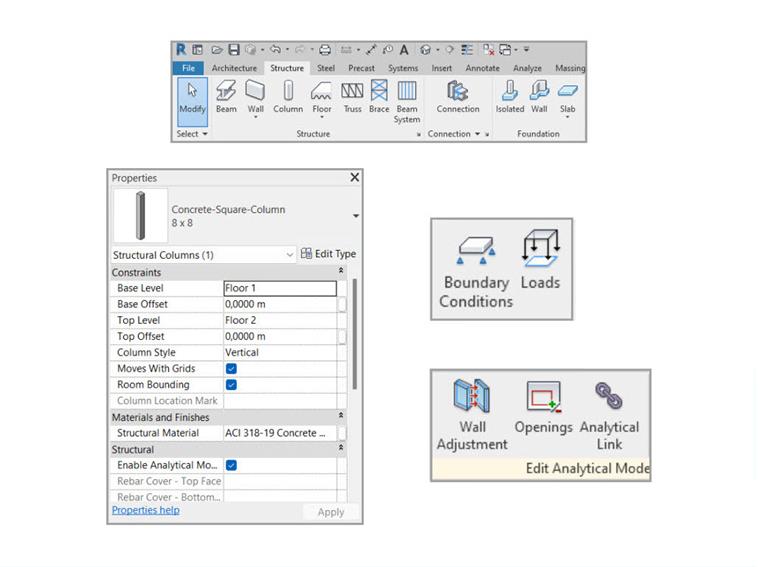

V programech Revit i RFEM/RSTAB tak získáme ekvivalentní objekty, nikoli pouze sadu linií nebo ploch. Na obrázku 4 jsou konstrukční objekty relevantní pro program Dlubal aktuálně implementované v Revitu. Tento seznam je ve vývoji a v blízké budoucnosti bude obsahovat i zatížení.

4 Konstrukční objekty Dlubal v programu Revit

Dlubal parametry v rozhraní Revit

Některé parametry specifické pro RFEM 6 / RSTAB 9 v programu Revit standardně neexistují. Z tohoto důvodu lze objekty v Revitu doplnit dalšími informacemi, které program RFEM/RSTAB následně načte. To lze provést pomocí „Dlubal parametry“ v programu Revit, které jsou k dispozici pouze po aktivaci v různých dialozích (pomocí „Přidat parametry“ → „Spustit“).

Tak lze v programu Revit ukládat specifické informace pro RFEM/RSTAB. Při exportu z programu Revit do programu RFEM 6 nebo RSTAB 9 se pak tyto informace v programu RFEM/RSTAB správně interpretují.

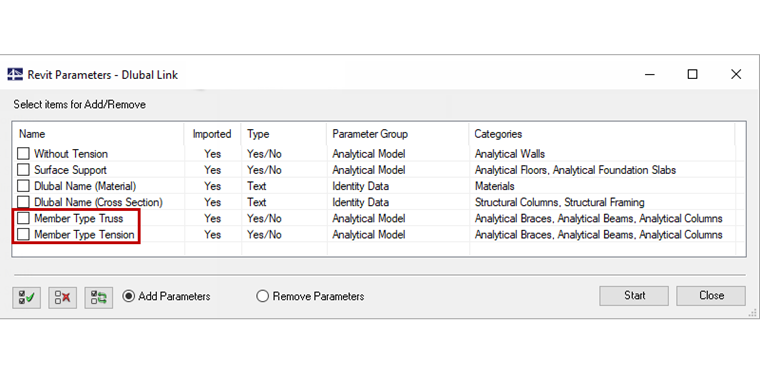

Vzhledem k tomu, že tato část rozhraní je stále ve vývoji, lze v současné době definovat pouze následující Dlubal parametry (na obrázku 5 označeny červeně):

• "Member Type Truss", který odpovídá typu prutu "Příhradový prut" v programu RFEM/RSTAB a lze jej definovat a uložit ve vlastnostech analytického objektu

• „Member Type Tension“, který odpovídá typu prutu „Tahový prut“ v programu RFEM/RSTAB a lze jej také zadat a uložit ve vlastnostech analytického objektu

5 Dlubal parametry v programu Autodesk Revit

V budoucnu však budou k dispozici následující Dlubal parametry:

• "Without Tension", což odpovídá typu tuhosti plochy "Bez membránového tahu".
• „Surface Support“, která v programu RFEM vytvoří plošnou podporu se zadanými konstantami tuhosti.
• "Dlubal Name (Material)", který umožňuje přímo zadat Dlubal název materiálu (bez použití převodní tabulky)
• "Dlubal Name (Cross-Section)", který umožňuje přímo zadat Dlubal název průřezu (bez použití převodní tabulky)

Převodní tabulka

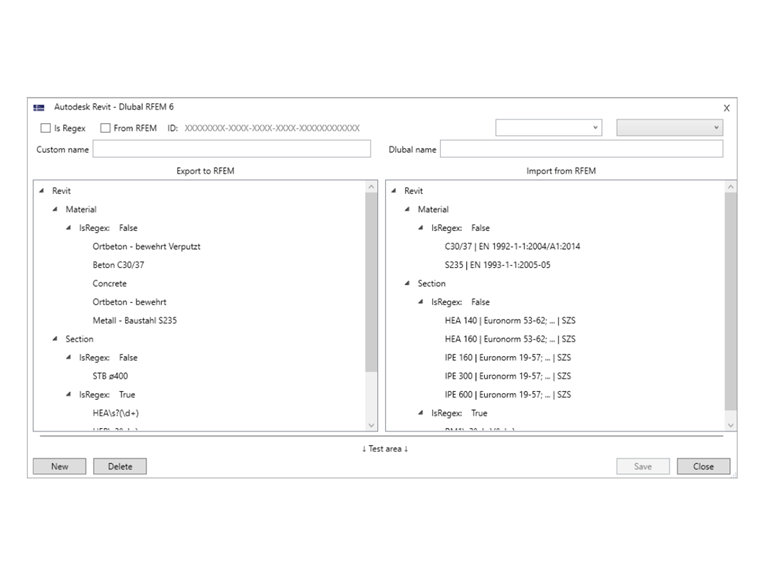

Pokud se vyznáte v BIM a výměně dat mezi různými programy, možná víte, že každý software má svá specifika pro popis průřezů a materiálů. Proto je k dispozici převodní tabulka pro export informací do Autodesk Revit a naopak (obrázek 6).

6 Převodní tabulka

Na rozdíl od výměny dat mezi programy RFEM 5 a Revit je převodní tabulka pro RFEM 6 nyní k dispozici přímo v programu Revit. Levá strana tabulky (levý sloupec) řídí převod pro export z programu Revit do programu RFEM 6, zatímco pravá strana (tj. pravý sloupec) řídí převod pro import z programu RFEM 6 do programu Revit.

Každý z těchto sloupců je rozdělen na jedné straně na převod materiálu a na druhé straně na převod průřezů. Převod materiálu a průřezu se pak dále rozdělí podle toho, zda použijete regulární výrazy. Regulární výrazy umožňují převést více objektů do jedné položky. To znamená, že například místo výpisu všech jednotlivých průřezů určitého typu průřezu můžete použít regulární výrazy. Pokud vás zajímá tvorba regulárních výrazů, může se vám hodit následující odkaz: https://regex101.com/ .
