Несущая конструкция фасада

Многофункциональное здание было спроектировано компаниями MANICA Architecture и Kendall Heaton Architects. Строительство осуществляла компания Mortenson Clark Joint Venture. Кроме прочего должно в арене быть также 9 290 м2 торговой площади, 3 525 м2 зоны отдыха и парк, занимающий около 22 258 м2.

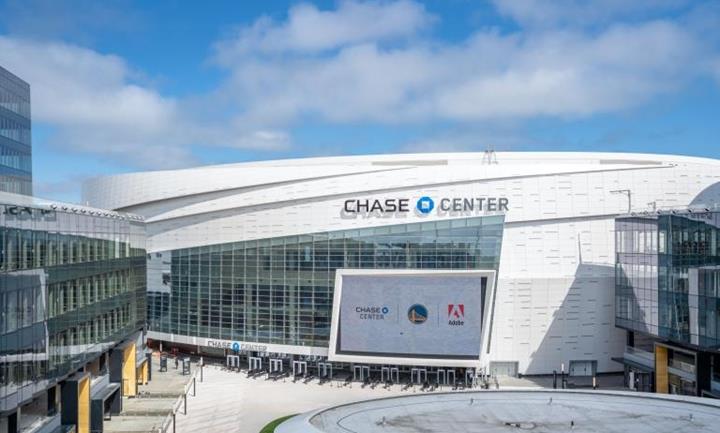

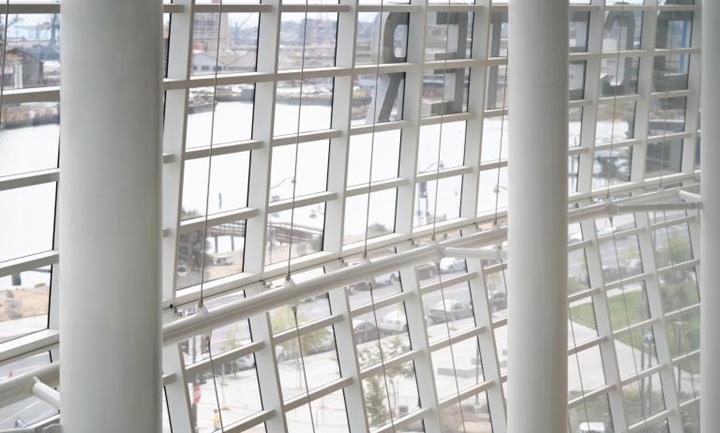

За проектирование и установку стеклянного фасада арены отвечала компания Enclos, Команда инженеров из компании Enclos изготовила и установила 160 000^м² мегапанелей и вторичной конструкции для защиты от дождя. Каждая мегапанель состоит из примерно 7 500 панелей различных размеров. Мегапанели завешены на вторичной стальной конструкции с помощью уникальных типов ферм, ригелей и нестандартных анкеров. Вторичная конструкция затем прикреплена к основной конструкции арены. В общей сложности фасад включает в себя 3 716 м2 навесной стены из архитектурно обработанной конструкционной стали (AESS), а также дополнительных 465 м2 фасадной системы AESS, состоящей из стоек и ригелей.

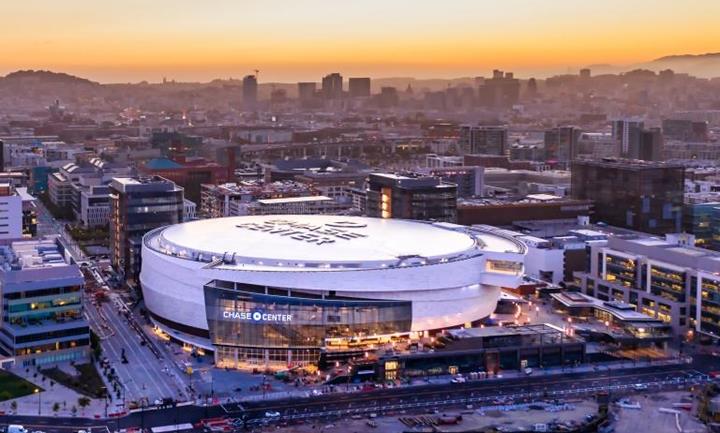

Арена была построена в рамках более масштабной многофункциональной застройки, которая включает в себя также офисные башни и сторожку. Она является новой базой команды Голден Стэйт Уорриорз (Golden State Warriors) и была открыта в сентябре 2019 года, как раз вовремя к началу сезона НБА. Весь проект был рассчитан так, чтобы получить сертификацию LEED Gold.

Проектироание в RFEM

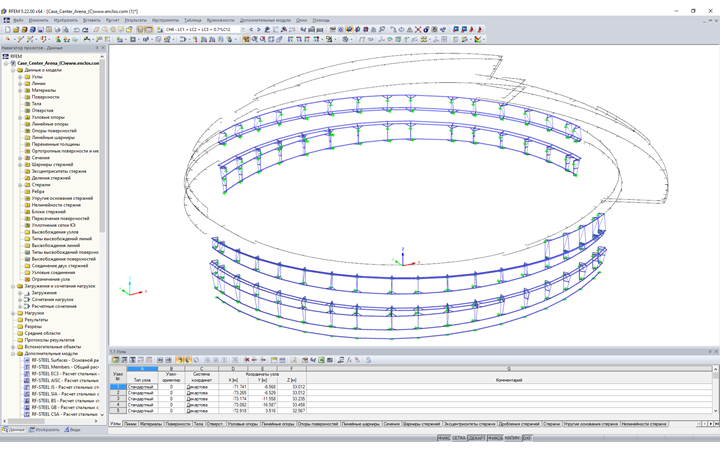

При участии в тендере, а также на этапе самого проектирования, использовала фирма Enclos для создания модели арены программу для расчета конструкций RFEM от компании Dlubal. «Она была очень полезна, благодаря своему быстрому взаимодействия между программами Rhino + GH / Excel / RFEM. Даже по сравнению с многими другими программами, с которыми наша инженерная группа работала или ныне работает, является RFEM одним из самых быстрых и эффективных программных обеспечений» - считают инженеры из компании Enclos.

Программа RFEM была в проекте Chase Center Арены использована следующим образом:

• для создания МКЭ модели, основанной на предложенной клиентом/консультантом системе
• для предъявления улучшений, разработанных компанией Enclos, к оригинальному предложению инженеров
• для создания новой вторичной конструкции каркаса, которую осуществляла компания Enclos
• для создания отчета о реакциях, основанного на каркасной системе Enclos
• для проверки стали, проверки прогиба и результатов реакций - визуализация в программе Rhino
