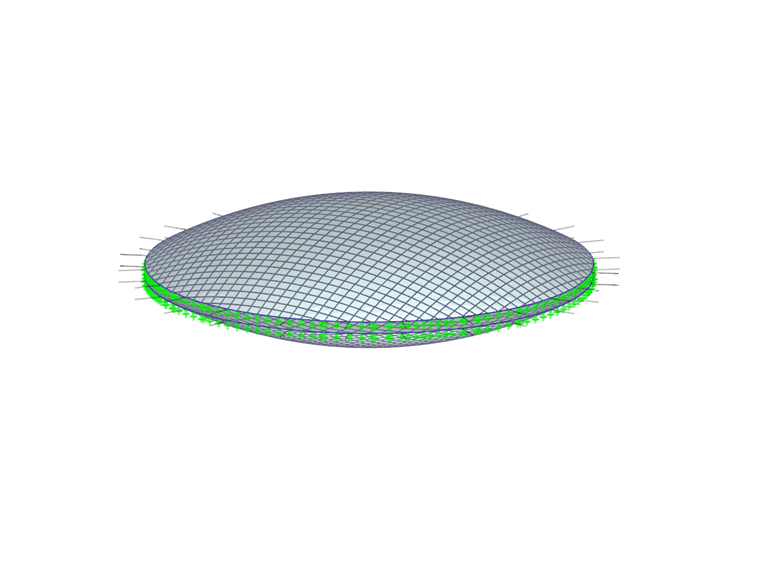

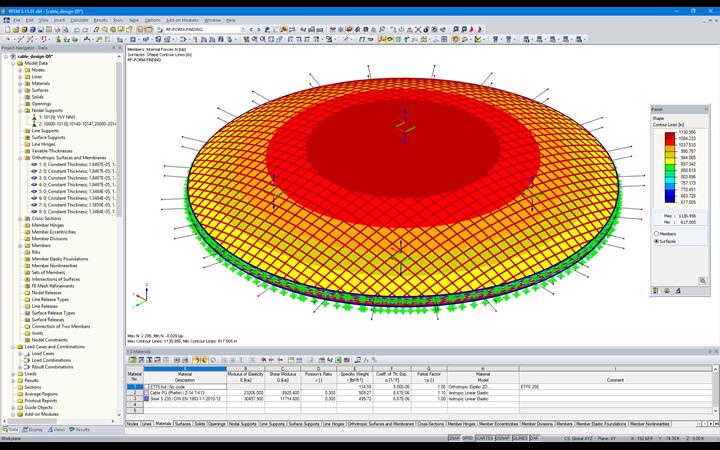

Для расчета конструкций, включая конструкцию сетки канатов и мембраны, а также для поиска формы мембраны, использовала фирма z3rch, заказчик компании Dlubal, программное обеспечение RFEM и ее дополнительный модуль RF-FORM-FINDING.
Конструкция покрытия ETFE

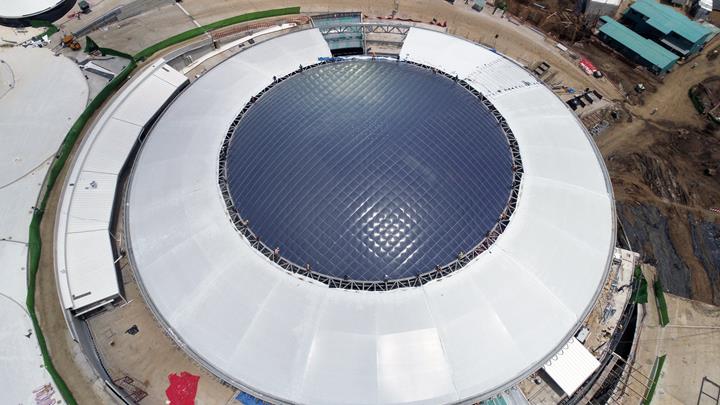

Крыша диаметром 45 м сделана из мембраны ETFE и опирается на сеть канатов. По краям затем находятся квадратные полые профили, которые образуют два концентрических кольца, опирающихся на конструкцию заказчика.

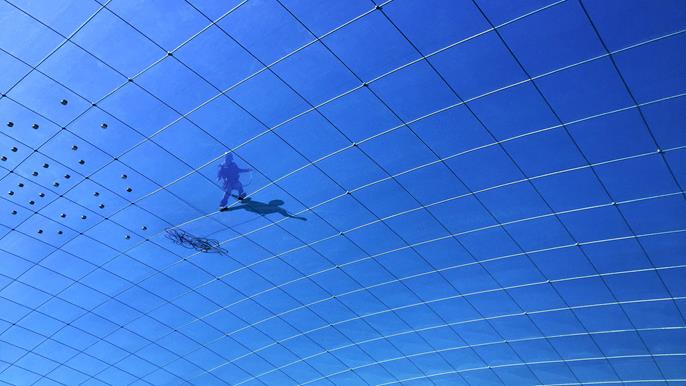

Далее была для этого проекта предусмотрена специальная система против образования водных карманов, разработанная компанией 3dtex. Потому внутри подушки нет никаких пластиковых трубок. Так что, с одной стороны, обеспечивает данная система более высокую защиту от образования водных карманов, а с другой стороны формирует четкий и элегантный архитектурный облик конструкции.
К тому же, эта ETFE подушка является первой конструкцией своего рода в городе Сан-Франциско де Эредиа и в то же время самой большой в мире.
| Архитектор | Jerde www.jerde.com |
| Расчет ETFE + канатная конструкция + раскройные формы | z3rch z3rch.com |
| Генеральный подрядчик покрытия из ETFE подушки | 3dtex GmbH www.3dtex.de |
| Монтаж | Lonas Lorenzo lonaslorenzo.com.mx |
| Производство ETFE мембраны | Novum Membranes GmbH мембраны.novumstructures.com |
| Производство канатов из нержавеющей стали | Иаков www.jakob.com |
