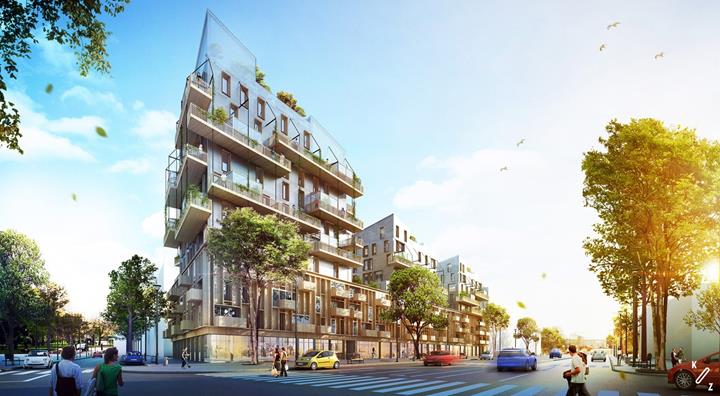

Деревянные жилые дома в Страсбурге, Франция

Комплекс жилых домов «Îlot bois de Strasbourg» - это один из первых проектов во Франции, сделанный из CLT, высота которого превышает 30 м.

Весь комплекс состоит из трех многоэтажных зданий, в которых на первом этаже располагаются коммерческие помещения, а на верхних этажах затем находится 146 квартир. Общая площадь объекта составляет около 9 300 м².



Конструкция и расчет

Основой концепции данной конструкции с 11 надземными этажами является применение нескольких типов панелей CLT, в зависимости от этажа. То есть, с каждым этажом, толщина плиты уменьшается. Устойчивость всего здания затем обеспечивают стены из кросс-ламинированной древесины.

Диафрагменная работа перекрытий причиняет, что все горизонтальные силы, вызванные сейсмической активностью и ветром, воспринимаются вертикальными опорами и переносятся прямо на фундаменты.

Все перекрытия в здании опираются на систему колонн и балок из клееного бруса, которая не участвует в обеспечении устойчивости здания. Тем не менее некоторые деревянные балки перекрытия были заменены стальными балками. Самым важным компонентом конструкции затем является ее нижняя часть (цокольный этаж), поскольку она воспринимает вертикальные и горизонтальные нагрузки с верхних этажей и передает их на оголовки свай.

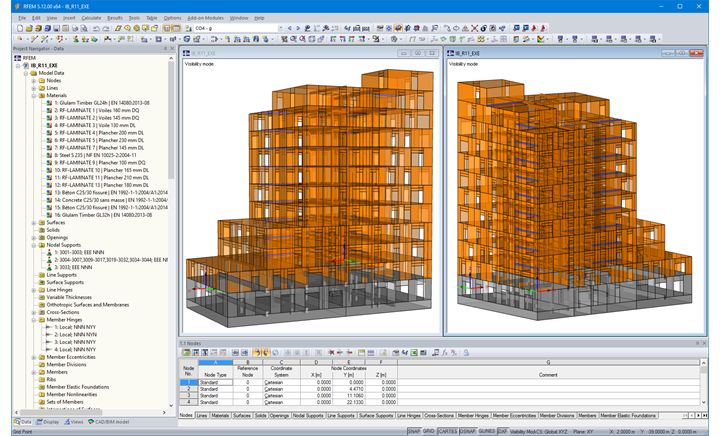

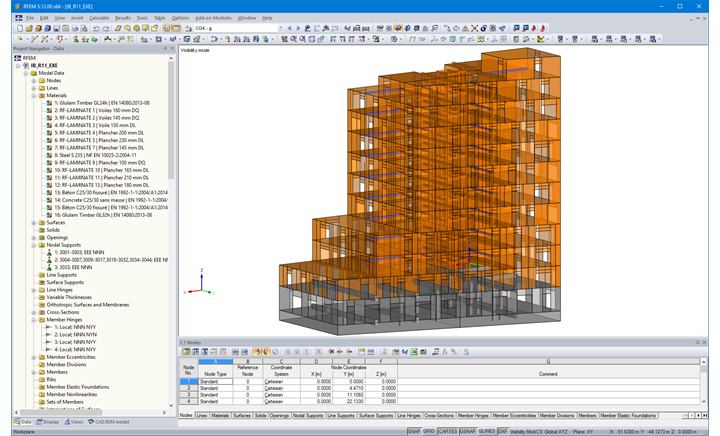

Для расчета всех CLT панелей, а также для сейсмического расчета здания применялась программа для расчета конструкций RFEM.

Расчет конструкций Ingénierie Bois
Бишхейм, Франция
www.ingenieriebois.fr
Генеральный подрядчик и исполнитель расчета железобетонных элементов Eiffage Construction
Оберосбержан, Франция
www.eiffageconstruction.com
Архитектурный проект ASP Architecture
Сен-Дье-де-Вож, Франция
Заказчик Bouygues Immobilier
Страсбург, Франция
www.bouygues-immobilier.com


Спецификации проекта

Данные о модели

Количество узлов 3076
Количество линий 4947
Количество стержней 923
Количество поверхностей 842
Количество загружений 10
Количество сочетаний нагрузок 8
Общий вес 1780,186 t
Размеры (метрические) 31,613 x 22,328 x 36,888 m
Размеры (имперские) 103.72 x 73.25 x 121.02 feet
Версия программы 5.12.01
