Храм Баха ' в Южной Америке, Чили

В Чили был построен весьма необычный объект: т. наз. «Храм света», один из восьми храмов бахаи в мире.

Своей формой храм напоминает девятилепестковый цветок лотоса. Что касается размеров сооружения, то его диаметр составляет около 34 м, а высота почти 30 м.

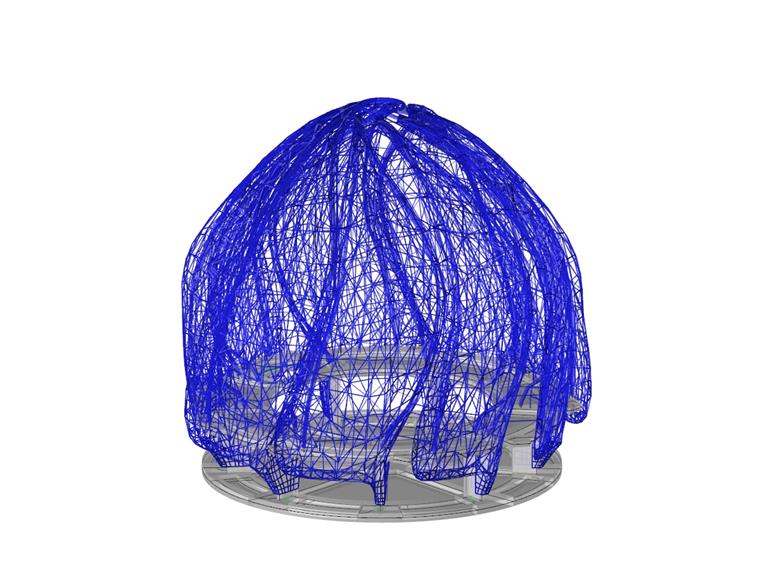

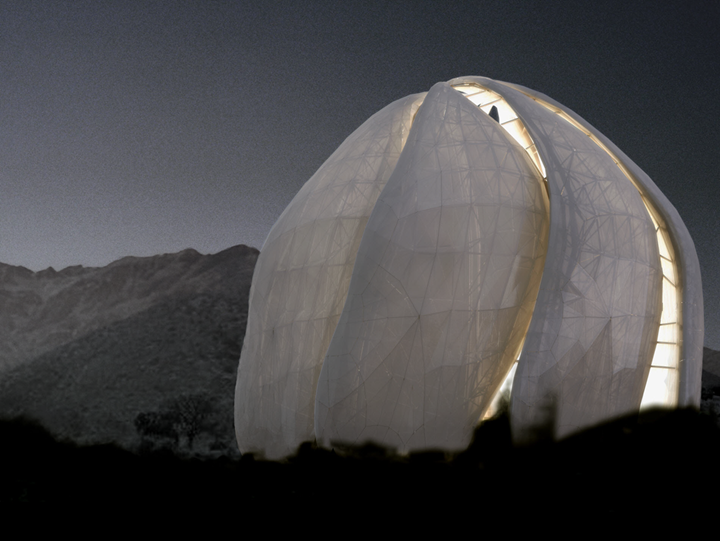

Modell des „Bahá’í Temple“ (© Josef Gartner GmbH)
1421x
Храм света, Чили

Расчет, проектирование и строительство всей конструкции храма (кроме самого фундамента) выполняла фирма Josef Gartner GmbH, немецкий заказчик компании Dlubal Software.

Конструкция

Своей формой храм напоминает девятилепестковый цветок лотоса. Das Gebäude hat einen Durchmesser von ca. 34 m und ist etwa 30 m hoch. Нижняя часть храма затем состоит из двухэтажной бетонной конструкции и плоского основания.

Однако, поскольку храм находится в чилийском регионе с высоким риском появления сейсмической активности, потребовалось провести горизонтальное отделение конструкции от грунта, учитывая при том все возможные вибрации. Именно потому было между бетонными колоннами и вторым промежуточным перекрытием установлено десять качающихся опор с узлом трения.

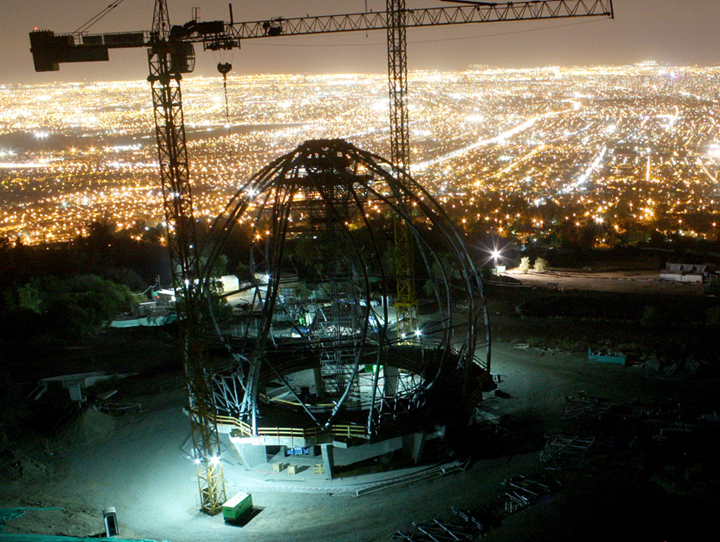

Стальная несущая конструкция представляет собой разновидную пространственную раму с верхним и нижним поясным слоем, которые состоят из прямоугольных сечений, а также круглых трубчатых диагоналей, служащих как соединительные элементы.

Neun baugleiche Blätter schließen am Hochpunkt zusammen und bilden eine Lichtkuppel (Oculus). Das Gerippe der Struktur wird, wie bei echten pflanzlichen Blättern, durch ein inneres Gerüst aus stärkeren Rundrohren d=323,9 mm gebildet.

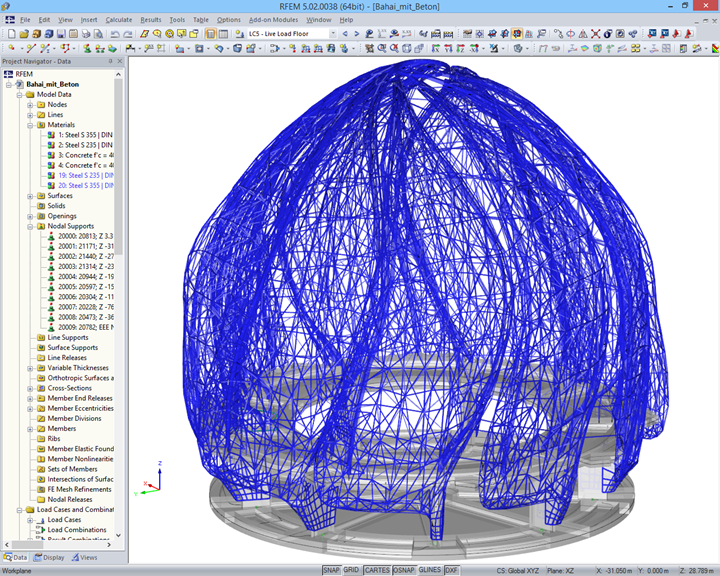

Все здание было сначала смоделировано в расчетной программе Rhinoceros. Потом была готовая 3D модель перенесена в программу RFEM и RSTAB, и в тесном сотрудничестве с архитектором тщательно оптимизирована.

Наконец, компания Gartner выполнила в программе RFEM и RSTAB расчет стальной конструкций, в котором учитывались также возможные воздействия землетрясений.

Расчет конструкций Расчет конструкций, проектирование и строительство (стальные компоненты и покрытие)
Josef Gartner GmbH, Вюрцбург, Германия
www.josef-gartner.permasteelisagroup.com
Архитектор Hariri Pontarini Architects
Торонто, Канада
www.hariripodarini.com
Инвестор Национальное духовное собрание бахаи Канады
www.bahai.ca

Спецификации проекта

Данные о модели

Количество узлов 9734
Количество линий 18620
Количество стержней 17300
Количество поверхностей 118
Количество загружений 7
Количество расчетных сочетаний 4
Размеры (метрические) 33,128 x 33,197 x 30,407 m
Размеры (имперские) 108.69 x 108.91 x 99.76 feet
Версия программы 5.02.00
