Смотровая башня на горе Пирамиденкогель, Австрия

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

1150x

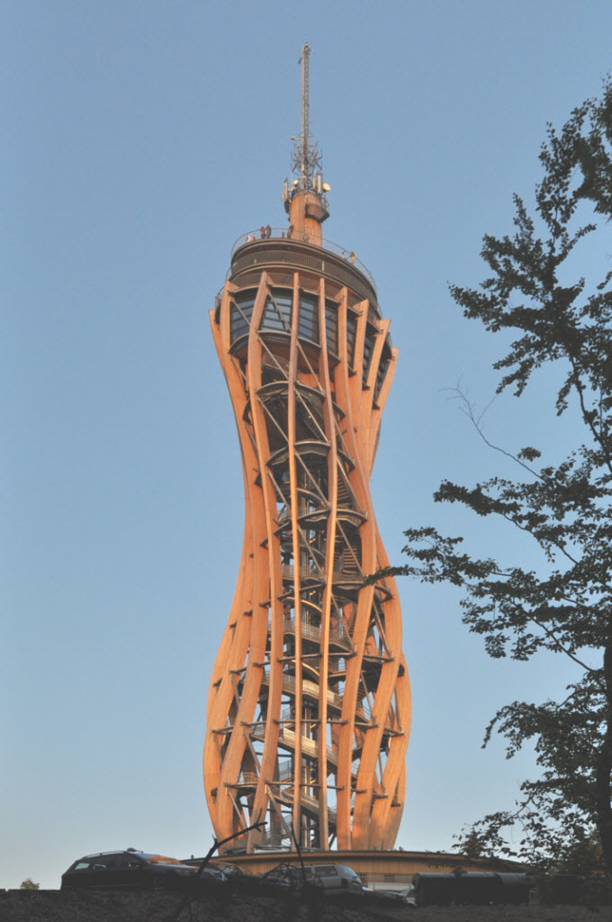

Деревянная смотровая башня

Спиральная форма башни, которая должна символизировать рост и развитие, была придумана австрийскими архитекторами из компании Klaura + Kaden.

Очередной уникальностью башни является и наличие самой высокой крытой горки в Европе, достигающей длины почти 52 метра, которая встроена прямо в ее конструкцию. Во время съезда на ней можно достичь скорости до 25 км/ч.

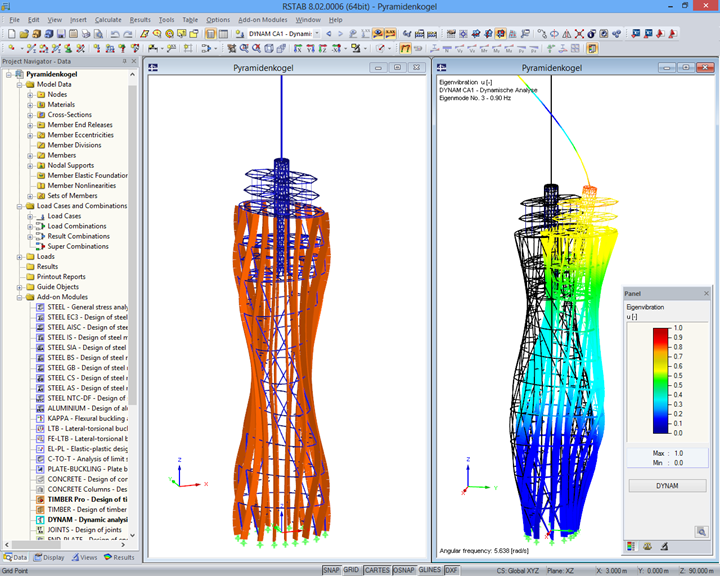

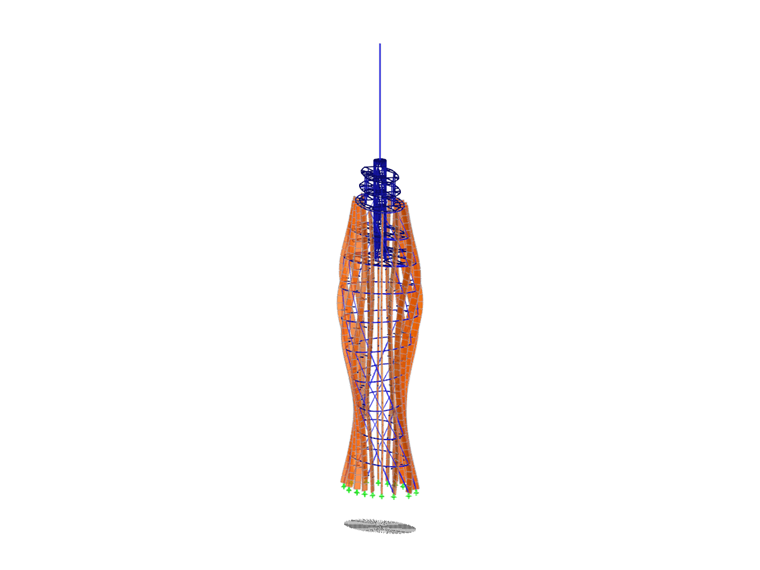

Расчет конструкций этого необычного строения выполняло инженерное бюро LACKNER + RAML в программе RSTAB.

Конструкция башни

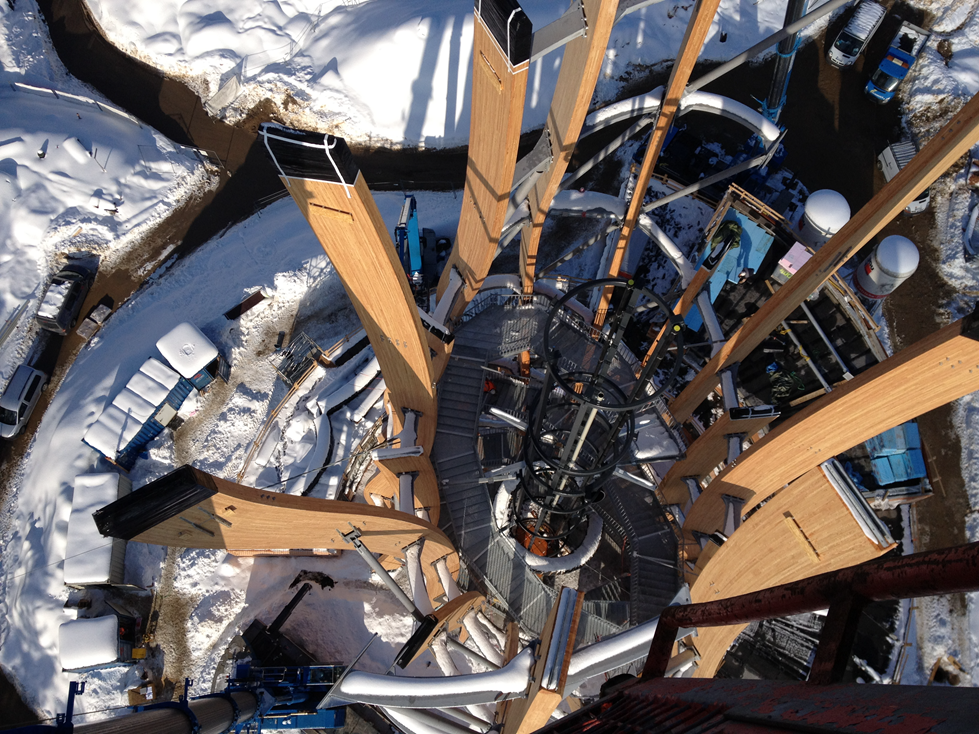

Конструкция смотровой башни состоит из пространственного каркаса. Существенным компонентом основной конструктивной системы является каркасная конструкция, состоящая из 16 изогнутых колонн из лиственницы сечением 32/144 см, которые затем соединяются десятью эллиптическими стальными кольцами с коробчатым сечением 440/160. Вертикальный шаг между кольцами составляет 6,40 м.

Третьим опорным элементом конструкции башни является восемь диагональных тажей из стальных труб, которые проходят по всей ее длине - от основания к шпилю.

К смотровым площадкам затем можно подняться либо с помощью прозрачного панорамного лифта, либо по одной из двух лестниц. Нагрузки из верхних этажей и верхушки башни переносятся на уровень восьмого этажа, где располагаются две балки с поддерживающими тросами, которые поглощают данные нагрузки и переносят их на колонны.

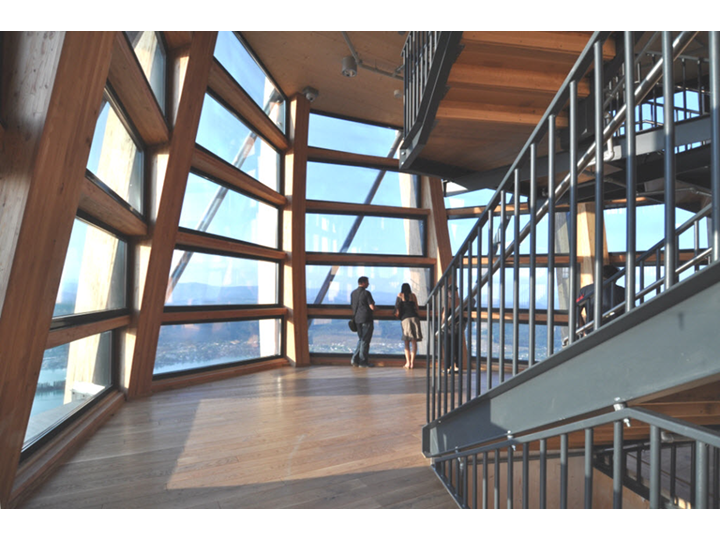

На уровне между восьмым и девятым этажом находится закрытое и защищенное помещение - т.наз. «Skybox». Над ним располагаются уже лишь открытые смотровые площадки.

На строительство башенной конструкции на Пирамиденкогель ушло восемь месяцев.
