Деревянная смотровая башня

Строительство башни-дерева

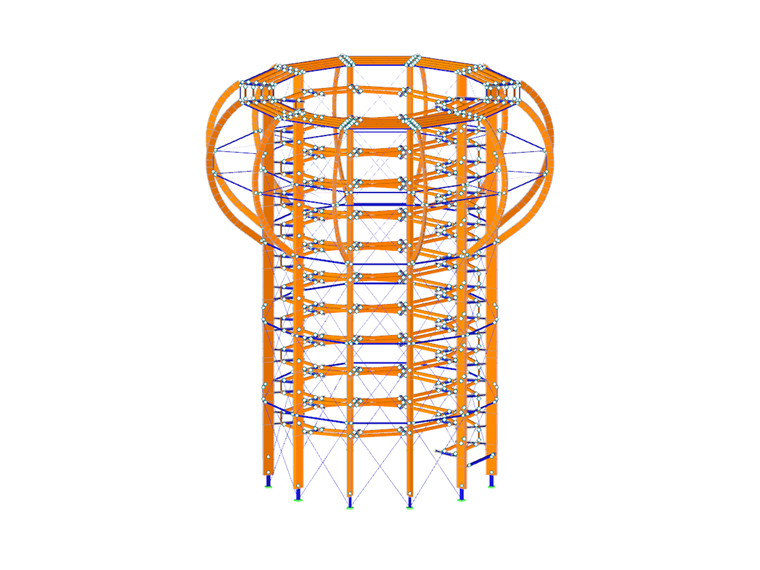

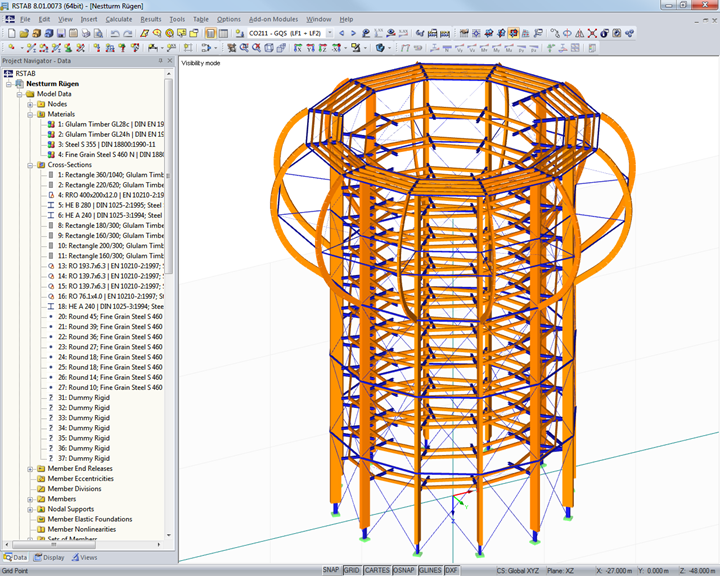

Конструкция башни состоит из внешнего кольца, составленного из 12 вертикальных балок из клеенной древесины, которые равномерно расположены с поворотной симметрией, под углом 30°, благодаря чему кольцо образует многоугольную пространственную конструкцию.

Несущие колонны затем поддерживаются с помощью стальных балок на отдельных фундаментах. Устойчивость всей башни обеспечивается плотной сеткой диагональных стальных стержней, а также горизонтальными кольцевыми элементами.

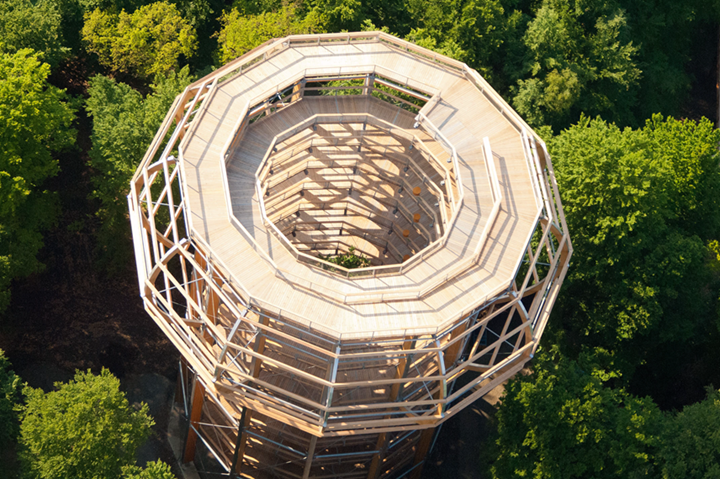

В верхней трети башни далее находится 12 дуг, также как и вся конструкция из клеенной древесины, которые должны создавать вид орлиного гнезда. Эти дуги затем сверху тщательно прикреплены к стальным консольным платформам, а снизу к колоннам из клеенной древесины. Внешний диаметр конструкции деревянной башни составляет около 24 м, на уровне «гнезда» около 36 м.

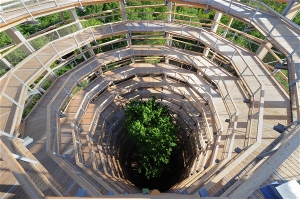

К смотровой башни далее присоединена дорожка по верхушкам деревьев, длиной 1 250 м, которая находится в разных высотах от 4 до 17 метров над уровнем земли. Дорожка одновременно служит также как вход в башню. Для того, чтобы попасть на саму смотровую площадку на вершине башни, нужно посетителям пройти по спиральной дорожке внутри башни, составляющей приблизительно 600 м.

Сама смотровая платформа состоит из выступающих наружу стальных консолей, соединенных с деревянными колоннами, между которыми затем находятся продольные деревянные балки с настилом.
