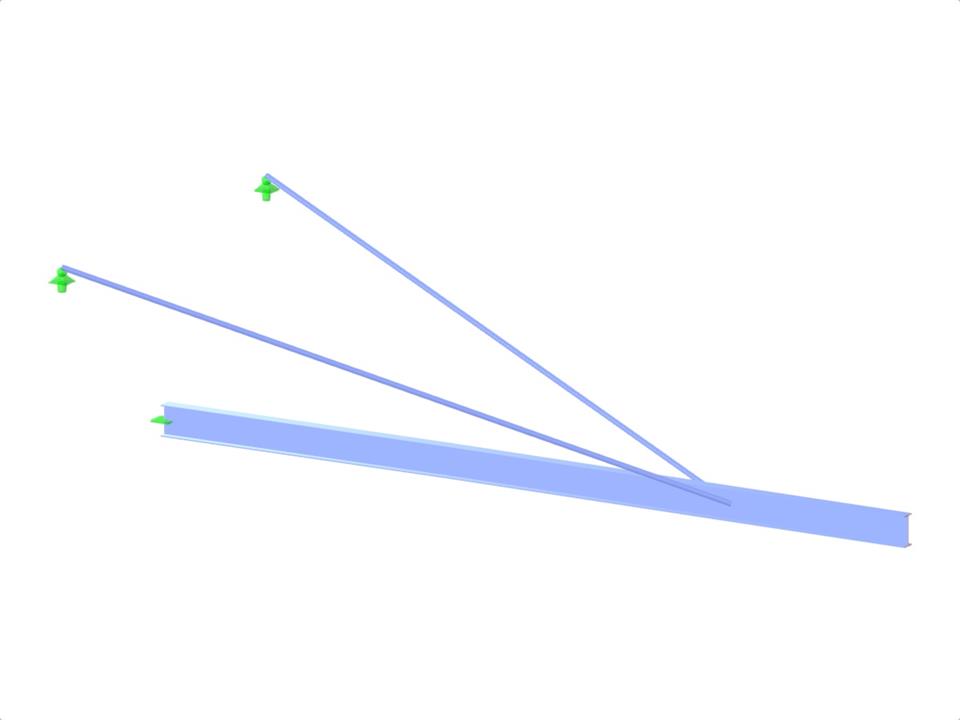

Контрольный пример 0217 | 1
Контрольный пример 0217 | 1
Количество узлов | 3 |
Количество линий | 2 |
Количество стержней | 2 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 4 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,413 t |
Размеры (метрические) | 6,000 x 0,000 x 0,030 m |
Размеры (имперские) | 19.69 x 0 x 0.1 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
