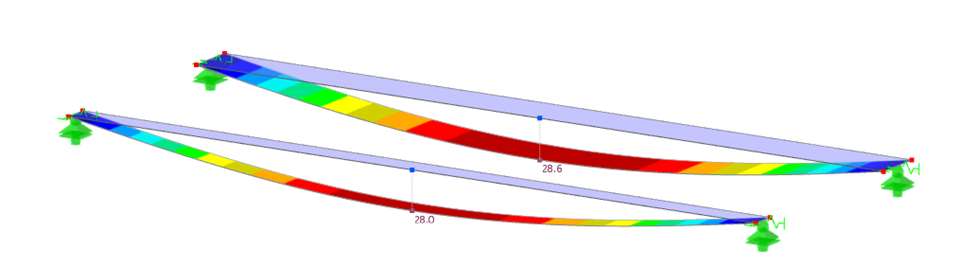

Многослойная модель с высокой жесткостью на сдвиг
жесткость на сдвиг
Количество узлов | 10 |
Количество линий | 8 |
Количество стержней | 0 |
Количество поверхностей | 2 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Размеры (метрические) | 3,000 x 0,000 x 1,100 m |
Размеры (имперские) | 9.84 x 0 x 3.61 feet |
