Скачайте данную модель деревянной плиты и откройте ее в программе для расчета конструкций RFEM 6.
Эта модель была использована во французском вебинаре «Расчет деревянных перекрытий в программе RFEM 6», который состоялся 29 ноября 2023 года.
Данная модель основана на проекте заказчика: Многоквартирный дом BSH20A «Этажи» в Амстердаме, Нидерланды

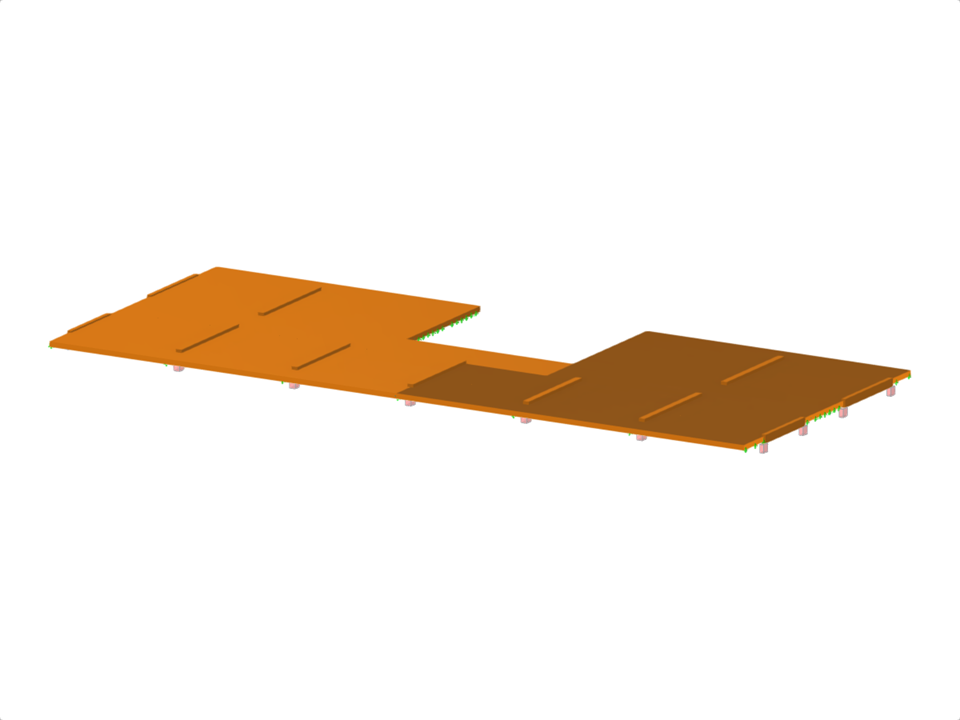

Деревянное перекрытие | CLT
Количество узлов | 61 |
Количество линий | 90 |
Количество стержней | 20 |
Количество поверхностей | 11 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 8 |
Количество расчетных сочетаний | 0 |
Общий вес | 34,633 t |
Размеры (метрические) | 28,800 x 0,000 x 12,000 m |
Размеры (имперские) | 94.49 x 0 x 39.37 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
