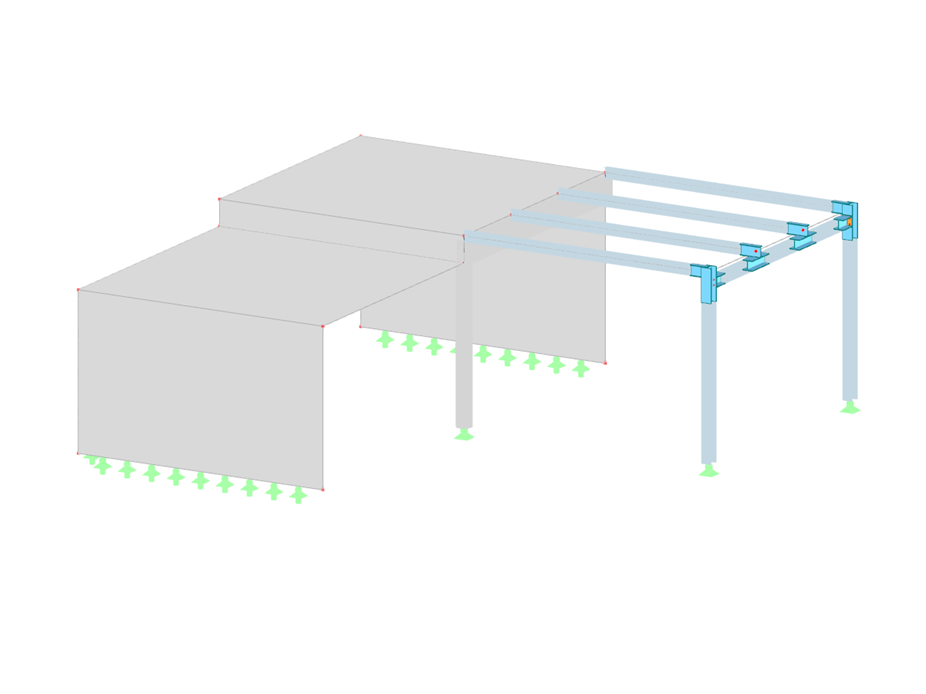

Железобетонная конструкция с прикрепленной стальной платформой, включая расчет стальных узлов. Пример из Учебного пособия RFEM 6 на английском языке (часть 4).
Железобетонные и стальные конструкции
Количество узлов | 22 |
Количество линий | 28 |
Количество стержней | 11 |
Количество поверхностей | 6 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 8 |
Количество расчетных сочетаний | 0 |
Общий вес | 44,650 t |
Размеры (метрические) | 9,144 x 3,658 x 9,144 m |
Размеры (имперские) | 30 x 12 x 30 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
