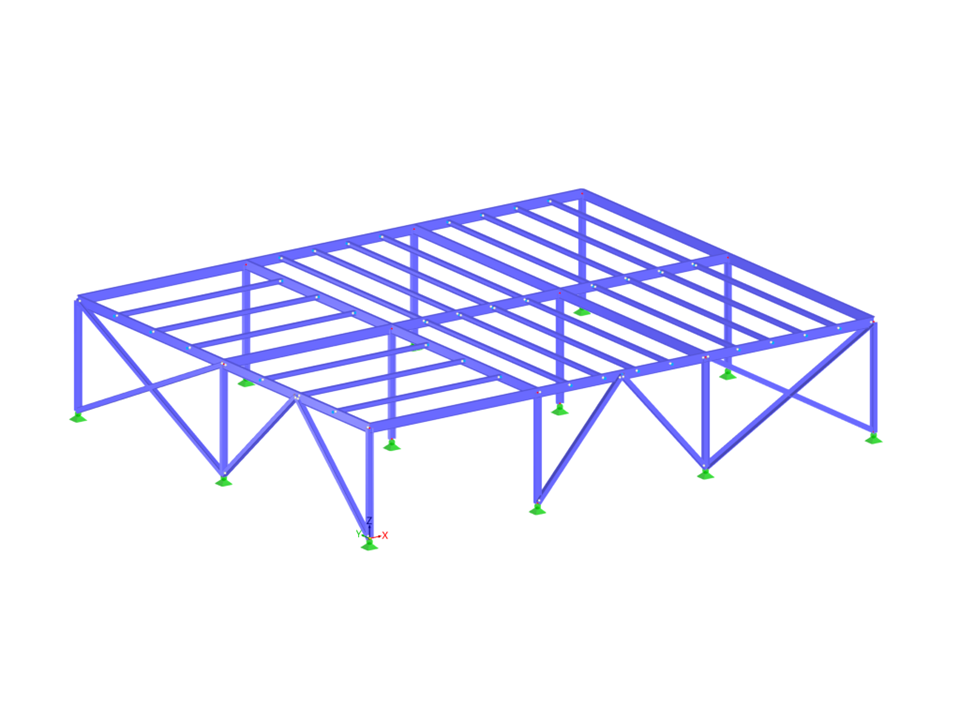

KB 1775 AISC 341 Расчет жёсткой рамы
Количество узлов | 61 |
Количество линий | 59 |
Количество стержней | 59 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 6 |
Количество сочетаний нагрузок | 5 |
Количество расчетных сочетаний | 12 |
Общий вес | 31,540 t |
Размеры (метрические) | 27,432 x 5,182 x 18,288 m |
Размеры (имперские) | 90 x 17 x 60 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
