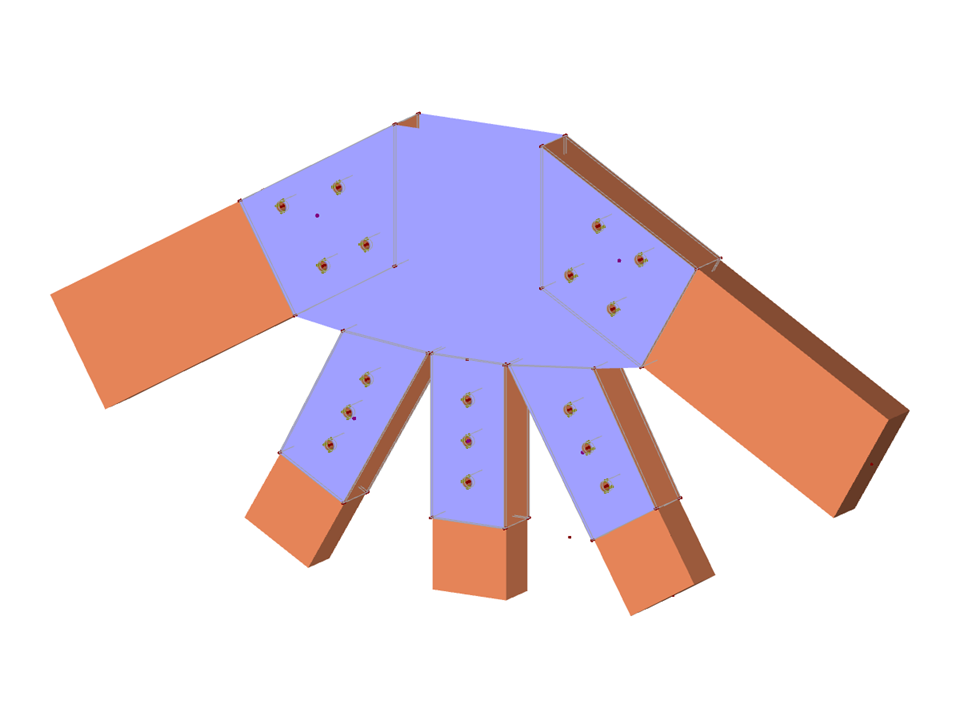

Полная параметризация геометрии верхней полки, двух диагоналей и одной стойки со стальной соединительной пластиной, включая отверстия для болтов.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Соединение сталь - древесина
Параметры блока можно редактировать динамически | |
Количество узлов | 367 |
Количество линий | 327 |
Количество стержней | 56 |
Количество поверхностей | 202 |
Количество тел | 15 |
Общий вес | 0,042 t |
Размеры (метрические) | 1,066 x 0,072 x 0,562 m |
Размеры (имперские) | 3.5 x 0.24 x 1.84 feet |
Версия программы | 5.26.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
