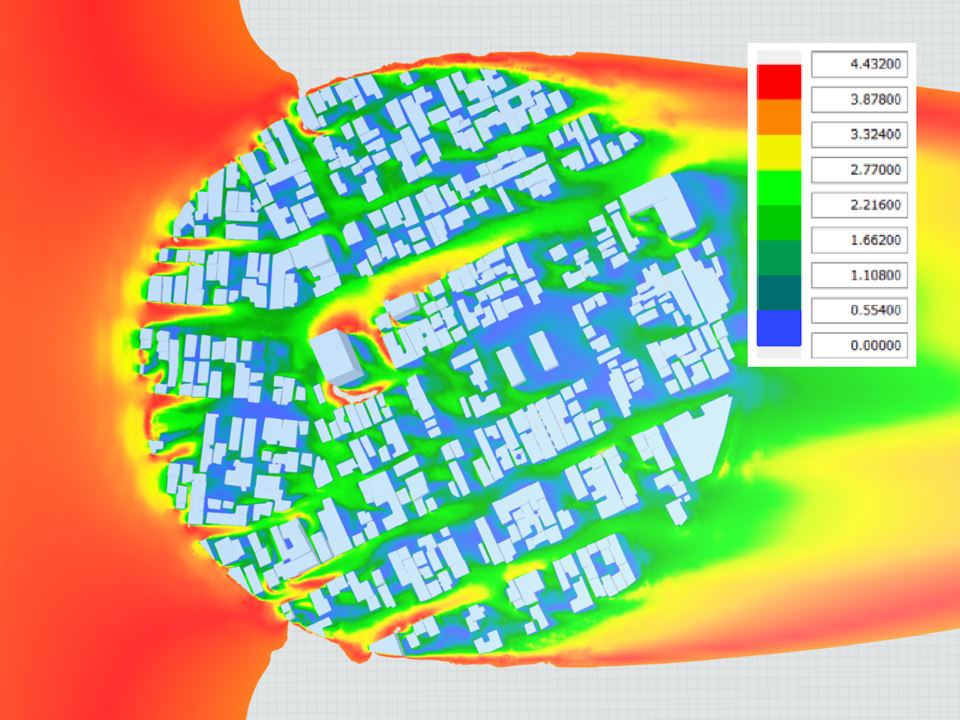

Примеры AIJ Случай E - Комплекс зданий в реальной городской зоне с плотной концентрацией зданий в городе Ниигата
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
При создании диафрагм жёсткости и балок-стенок можно придавать не только поверхности и ячейки, но и стержни.
Модель здания рассчитывается в два этапа:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
Для элементов в моделях зданий доступно несколько инструментов моделирования:
- Вертикальная линия
- Колонна
- Стена
- Балка
- Прямоугольный перекрытие
- Многоугольная плита
- Прямоугольное отверстие в потолке
- Многоугольное отверстие в перекрытии
Эта функция позволяет задать элементы на нулевой плоскости (например, фоновый слой) с соответствующим созданием нескольких элементов в пространстве.
Используя тип этажа «Только перенос нагрузки», можно учитывать плиты перекрытия без эффекта жёсткости в плоскости и из плоскости в аддоне Модель здания. Этот тип элемента собирает нагрузки на перекрытие и передаёт их на опорные элементы 3D-модели. Таким образом, вы можете моделировать второстепенные компоненты, такие как решётки и подобные элементы распределения нагрузки, можно моделировать в 3D-модели без каких-либо дополнительных эффектов.
