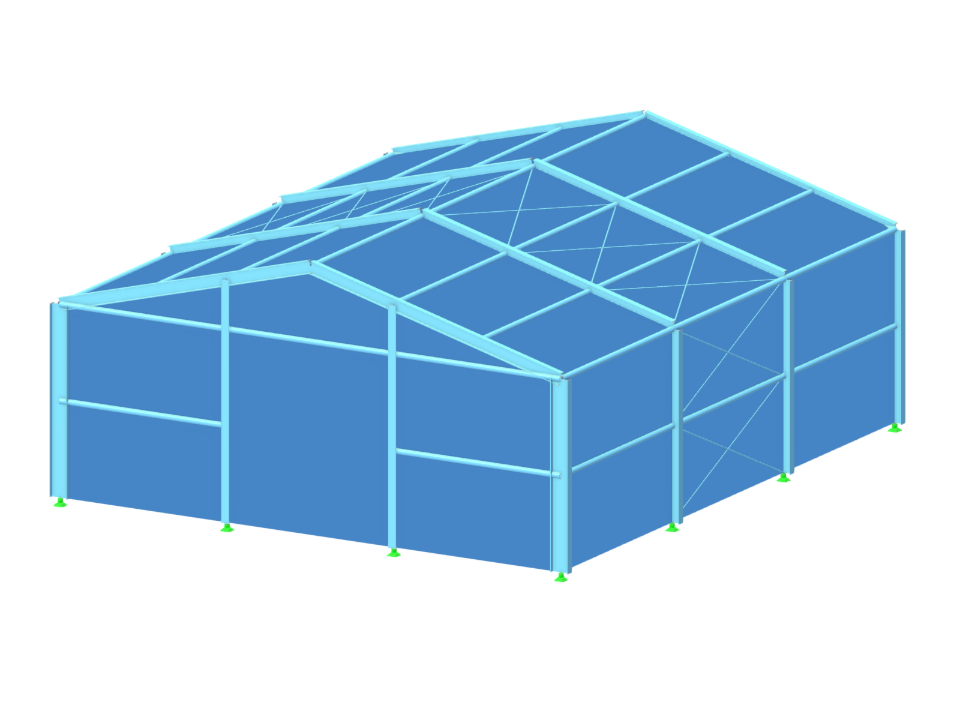

Стальная конструкция большепролетного здания с двухшарнирным каркасом
Стальное здание
Количество узлов | 60 |
Количество линий | 89 |
Количество стержней | 77 |
Количество поверхностей | 6 |
Количество тел | 0 |
Количество загружений | 6 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 11,744 t |
Размеры (метрические) | 13,000 x 6,242 x 15,000 m |
Размеры (имперские) | 42.65 x 20.48 x 49.21 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
