Параметризация геометрии рамы с арматурой в узле балки-колонны и коньке.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

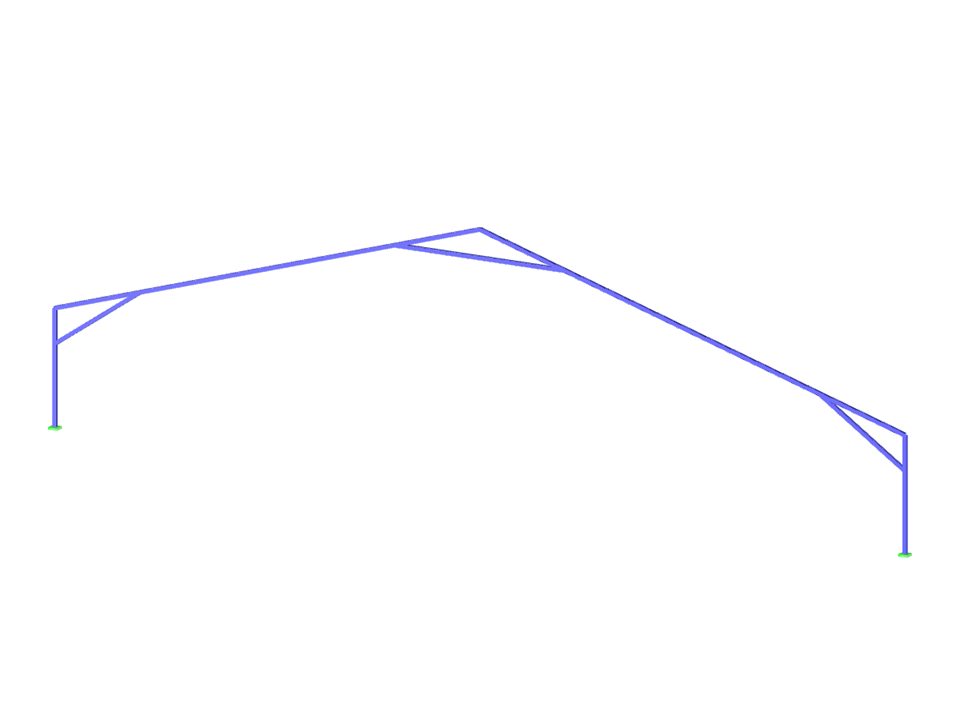

Рама с ребрами жесткости
Параметры блока можно редактировать динамически | |
Количество узлов | 11 |
Количество линий | 7 |
Количество стержней | 7 |
Общий вес | 1,242 t |
Размеры (метрические) | 40,250 x 0,250 x 11,125 m |
Размеры (имперские) | 132.05 x 0.82 x 36.5 feet |
Версия программы | 5.27.01 |
