Кирпичные здания с диаграммным способом расчёта.

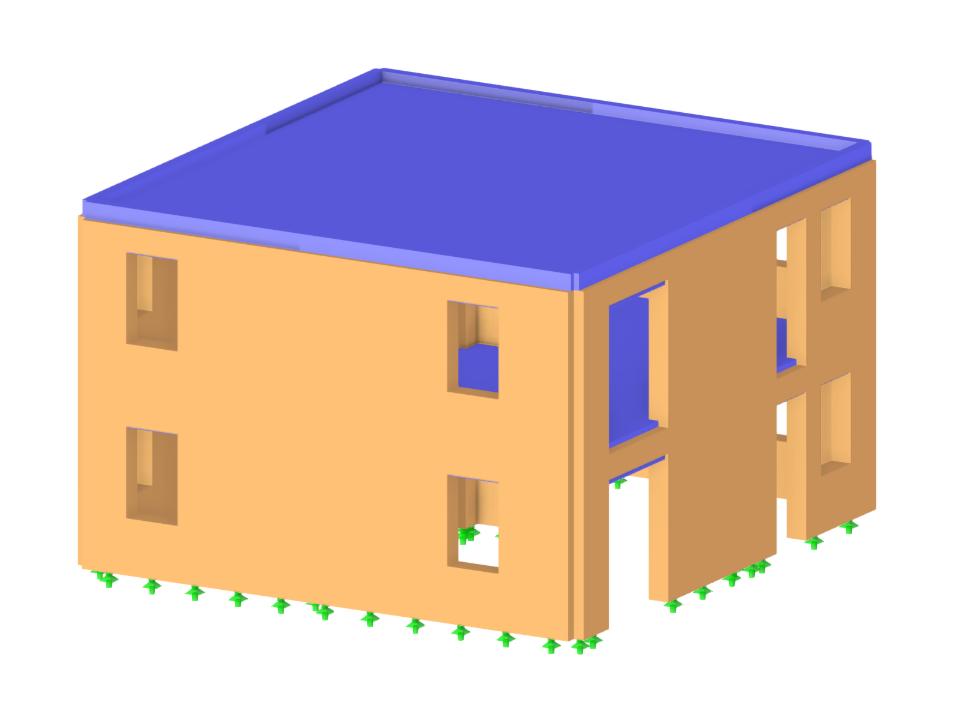

Кирпичное здание
Количество узлов | 146 |
Количество линий | 189 |
Количество стержней | 20 |
Количество поверхностей | 30 |
Количество тел | 0 |
Количество загружений | 5 |
Количество сочетаний нагрузок | 3 |
Количество расчетных сочетаний | 0 |
Общий вес | 172,621 t |
Размеры (метрические) | 9,480 x 6,400 x 9,880 m |
Размеры (имперские) | 31.1 x 21 x 32.41 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Кладка Жилого Дома](/ru/webimage/034877/3397366/EN_1.jpg?mw=512&hash=260f0b94692c0df1052c0bd3f9a8f4f98fea69b7)
![Структура, показанная в качестве примера](/ru/webimage/031198/3304005/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Активация нормативов для мастеров нагрузок](/ru/webimage/027834/3218759/1._en.png?mw=512&hash=16f860c38686e034dadab441d2334987f3d4ab85)
![KB 001829 | Определение билинеаризации кривой вытеснения (метод N2)](/ru/webimage/040495/3514716/beitrag_en.png?mw=512&hash=3e2f0d632077789d4057f3f5f70913e5dbcdd9e6)
![Функция 002605 | Ввод данных](/ru/webimage/040918/3529417/40918_EN.png?mw=512&hash=afe085f2f04f78026b227db9136559e2f42b2a6f)
Диаграммный метод расчёта управляется недавно представленным типом анализа в сочетаниях нагрузок. Здесь у вас есть доступ к выбору распределения и направления горизонтальной нагрузки, выбору постоянной нагрузки, выбору желаемого спектра реакций для определения целевого перемещения и настройкам диаграммного метода расчёта для его применения.
В настройках диаграммного метода расчёта можно изменить приращение возрастающей горизонтальной нагрузки и указать условие остановки расчёта. Кроме того, можно легко настроить точность итеративного определения целевого смещения.
![Диаграммный метод расчёта для RFEM 6](/ru/webimage/043462/3584245/Screenshot_09-01-2023_11.28.37.png?mw=512&hash=5955acddf5da93ad0bcdba991797e224be928b1c)
- Учет нелинейной работы компонентов с помощью стандартных пластических шарниров для стали (FEMA 356, EN 1998‑3) и нелинейной работы материала (каменная кладка, сталь - билинейные, пользовательские рабочие кривые)
- Прямой импорт масс из загружений или сочетаний нагрузок для приложения постоянных вертикальных нагрузок
- Пользовательские спецификации для учета горизонтальных нагрузок (стандартизованных по собственной форме или равномерно распределенных по высоте масс)
- Определение кривой зависимости с выбором предельного критерия расчета (смятие или предельная деформация)
- Преобразование кривой зависимости в спектр несущей способности (формат ADRS, система с одной степенью свободы)
- Билинейризация спектра несущей способности по норме EN 1998‑1:2010 + A1:2013
- Преобразование примененного спектра реакций в требуемый спектр (формат ADRS)
- Определение целевого перемещения по EC 8 (метод N2 по Fajfar 2000)
- Графическое сравнение несущей способности и требуемого спектра
- Графическая оценка критериев приемлемости предварительно заданных пластических шарниров
- Отображение результатов значений, используемых в итеративном расчёте целевого перемещения
- Доступ ко всем результатам расчета конструкций в отдельных уровнях нагрузки
![Функция 002604 | Вычисление и результаты](/ru/webimage/040933/3529524/2023-05-29-14-57-30.png?mw=512&hash=ff6f2d3f2d9069a58d76430dfd3e90065faac631)
В ходе расчета выбранная горизонтальная нагрузка будет постепенно увеличиваться. Статический нелинейный расчет выполняется для каждого шага нагрузки до достижения заданного предельного условия.
Результаты диаграммного метода расчёта весьма обширны. С одной стороны, конструкция анализируется на ее деформационное поведение. Это может быть представлено в виде кривой зависимости деформации от силы (кривая несущей способности). Во втором случае эффект спектра реакций можно отобразить также в изображении ADRS (спектр реакций при ускорении-смещении). На основе этих двух результатов программа автоматически определяет целевое перемещение. Процесс можно оценить графически и в таблицах.
Затем отдельные критерии приемлемости могут быть оценены в графическом виде и оценены (для следующего шага нагрузки целевого перемещения, но также для всех других шагов нагрузки). Результаты статического расчета также доступны для отдельных шагов нагрузки.
![Отображение кривой толчка на диаграммах расчета в RF-DYNAM Pro](/ru/webimage/006818/1584865/4-en-png-png.png?mw=512&hash=5af61e5a2210e763b3fd0f579633021642f3d559)
В RFEM можно определять кривые зависимости (также называемые кривыми ёмкости) и экспортировать их в Excel.
С помощью дополнительного модуля RF-DYNAM Pro - Equivalent Loads можно автоматически создать распределение нагрузок в соответствии с собственной формой и экспортировать его в качестве загружения в RFEM.
