Параметризация геометрии двухпролетной водопропускной трубы, смоделированной в виде поверхностей.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).

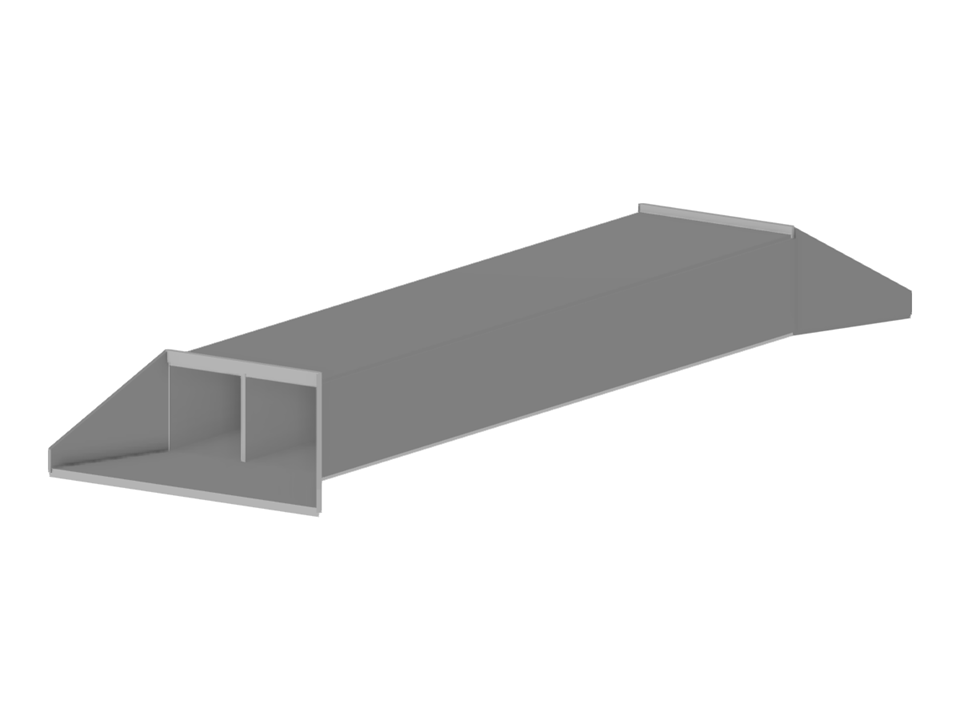

Двойная водопропускная труба
Параметры блока можно редактировать динамически | |
Количество узлов | 24 |
Количество линий | 40 |
Количество стержней | 0 |
Количество поверхностей | 15 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 346,315 t |
Размеры (метрические) | 14,532 x 3,600 x 31,794 m |
Размеры (имперские) | 47.68 x 11.81 x 104.31 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
