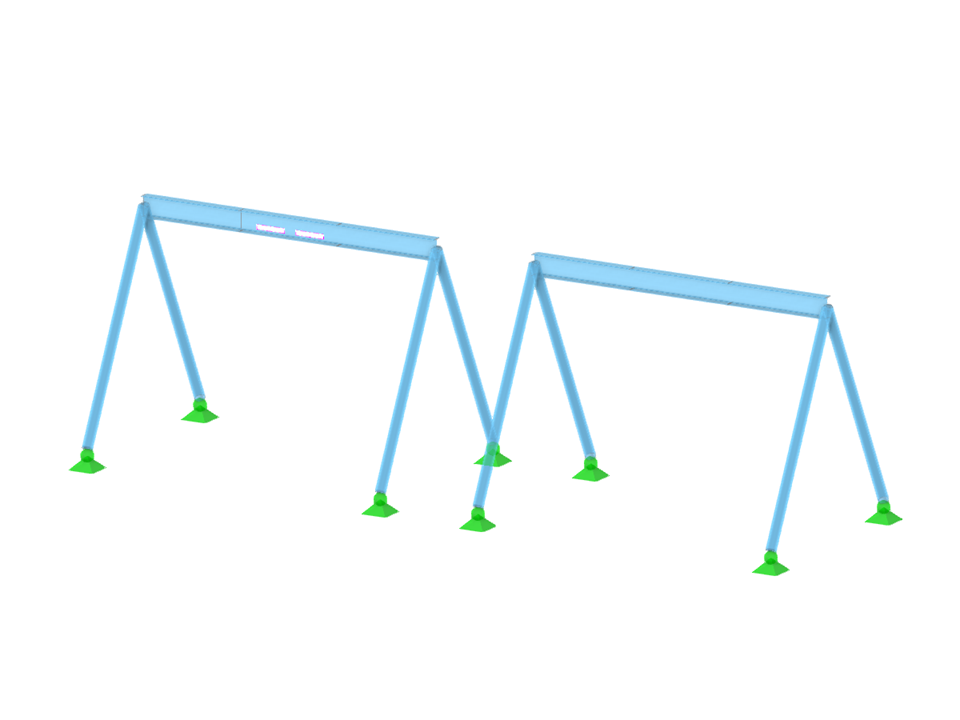

KB 001799 | Использование стержня типа «Модель поверхности»
Количество узлов | 36 |
Количество линий | 48 |
Количество стержней | 34 |
Количество поверхностей | 5 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 8 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,407 t |
Размеры (метрические) | 7,000 x 2,096 x 2,000 m |
Размеры (имперские) | 22.97 x 6.88 x 6.56 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
