Параметризация геометрии железнодорожной шпалы.
- Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).

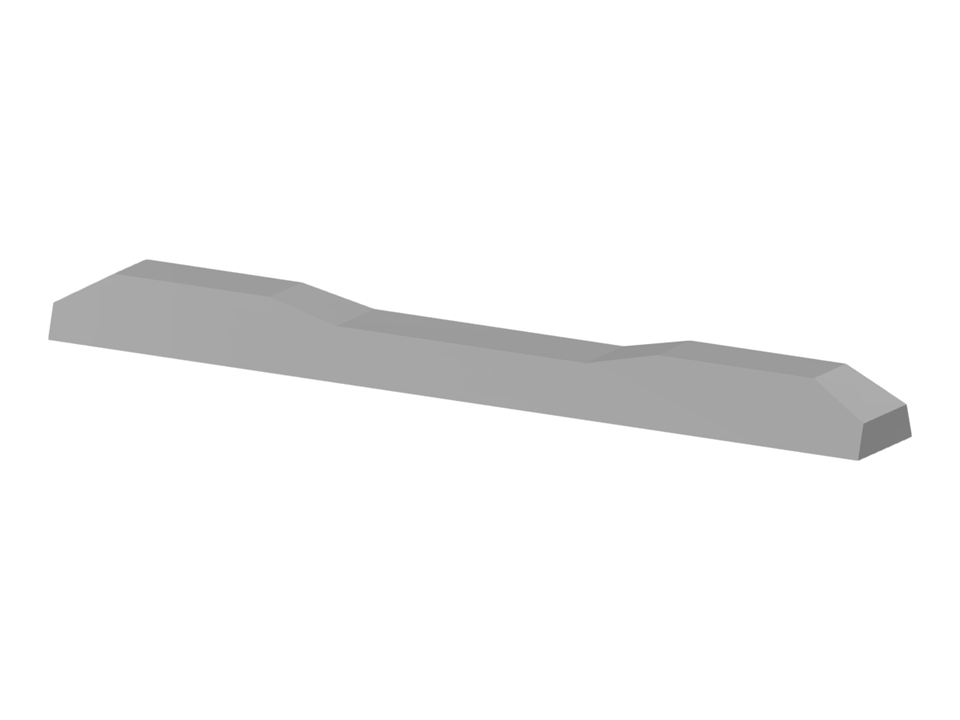

Железнодорожная шпала
Параметры блока можно редактировать динамически | |
Количество узлов | 34 |
Количество линий | 50 |
Количество стержней | 0 |
Количество поверхностей | 20 |
Количество тел | 1 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,278 t |
Размеры (метрические) | 2,600 x 0,200 x 0,300 m |
Размеры (имперские) | 8.53 x 0.66 x 0.98 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
