Параметризация геометрии деревянного моста, включая сечения балок, раскосов и поперечин, эксцентриситеты раскосов, внешние нагрузки и натяжение тросов.
- Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).

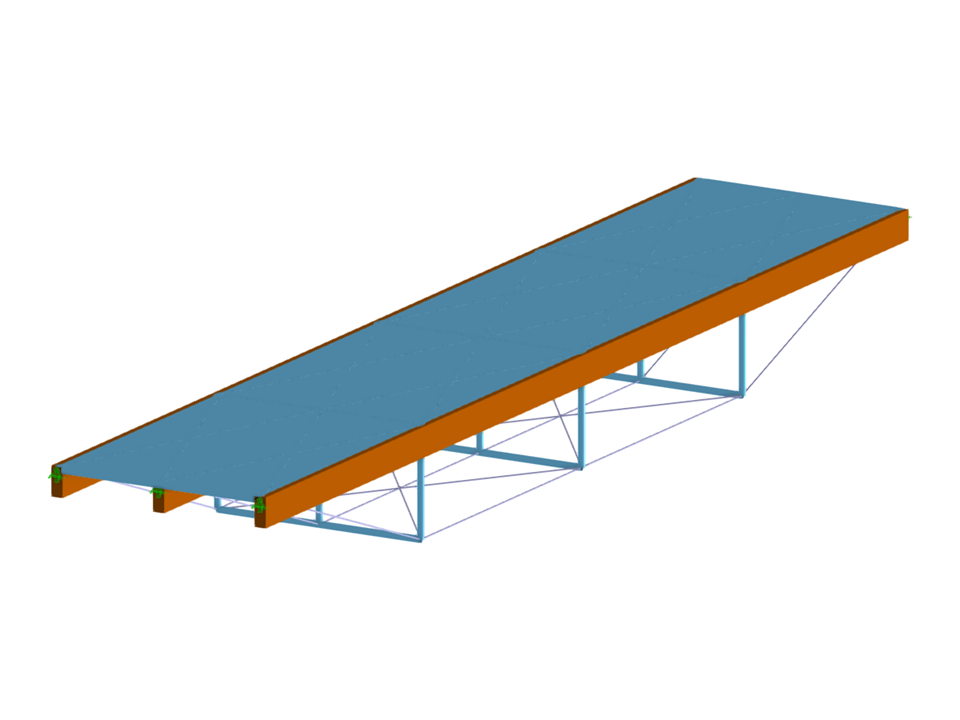

Деревянный пешеходный мост
Параметры блока можно редактировать динамически | |
Количество узлов | 32 |
Количество линий | 61 |
Количество стержней | 61 |
Количество поверхностей | 4 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 12 |
Количество расчетных сочетаний | 2 |
Общий вес | 6,240 t |
Размеры (метрические) | 20,000 x 1,850 x 3,650 m |
Размеры (имперские) | 65.62 x 6.07 x 11.98 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
