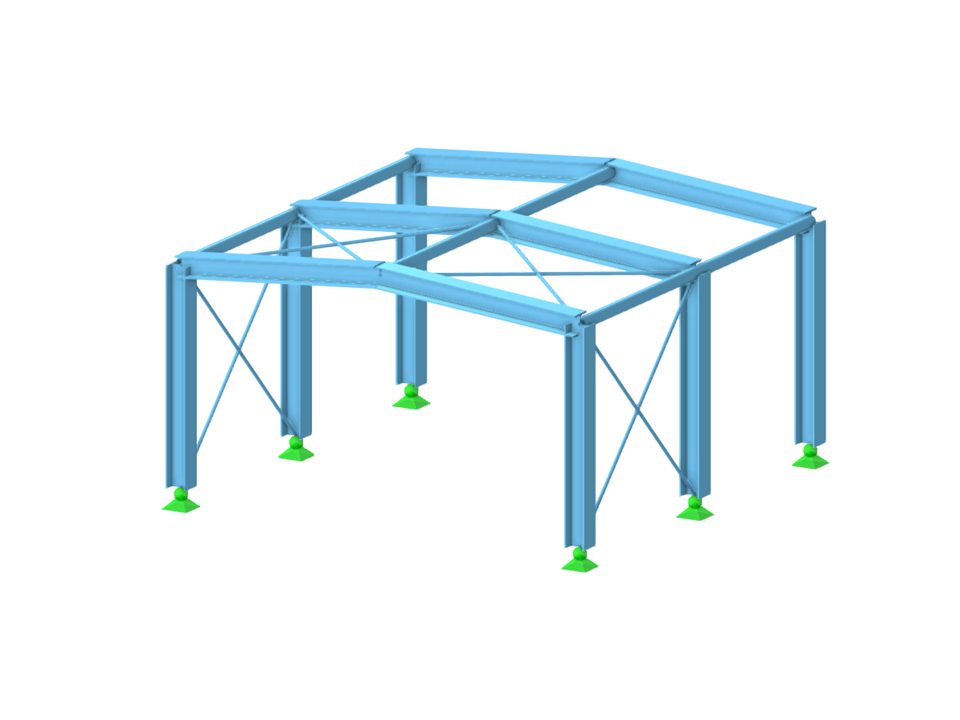

Большепролетное стальное здание с нагрузками на стержни от 3 различных типов сечений (HEB 200, CHS 114.3x10.0 и R24) из стали S235.
Стальное здание
Количество узлов | 15 |
Количество линий | 26 |
Количество стержней | 26 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 1,863 t |
Размеры (метрические) | 4,000 x 2,175 x 4,000 m |
Размеры (имперские) | 13.12 x 7.14 x 13.12 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
